Таблиця значень неодимових магнітів

Таблиця значень неодимових магнітів

ХАРАКТЕРИСТИ НЕОДИМОВИХ МАГНІТІВ:

До групи неодимових магнітів відносяться рідкоземельні сплави, характеристики яких можуть значно відрізнятися. Щоб вибрати такий виріб, потрібно хоча б трохи розбиратися в їх маркуванні. Всі неодимові магніти поділяються на кілька класів, які мають буквено-цифровий код. У таких номенклатурних значеннях відображена вся основна інформація, знаючи яку буде нескладно вибрати найбільш відповідний магніт.
Характеристики неодимових магнітів можуть бути представлені у 2 основних одиницях виміру. Для більшого розуміння зазначених параметрів буде незайвим знати обидві системи вимірювань, що дозволить вибрати магніт, відповідний по всіх параметрах. Перша величина (не укладена в дужки), відноситься до міжнародної системи СІ. Наступна величина відноситься до системи вимірювань СГСЕ і зазвичай полягає в дужки.

Таблиця значень неодимових магнітів

Для кращого розуміння характеристик магнітів вивчення таблиці варто почати справа наліво. Якщо звернути увагу на 5 стовпець, то можна побачити, що їх магнітні властивості безпосередньо залежать від температурних значень. Даний показник відображає робочу температуру, при перевищенні якої неодимовий сплав втрачає магнітні властивості. На значення температурного діапазону вказує і літерний код маркування, який можна побачити у першому стовпці. Таке маркування має наступні значення:


N – допустима температура використання знаходиться в межах до 80 С.
M – магніт має робочий діапазон температур, не перевищує 100 С.
H – неодимовий сплав може експлуатуватися при температурі до 120 С.
SH – робочий діапазон температурних значень знаходиться в межах до 150 С.
UH – магнітні властивості будуть незмінні при температурі не більше 180 С.
EH – магніт може використовуватися при температурних показниках аж до 200 С.


Від'ємні значення температури не впливають на стабільність магнітного поля і не зазначаються на маркуванні неодимових сплавів.

В 4 стовпці номенклатурних значень знаходяться цифрові показники класу магнітів. У цьому полі вказана магнітна енергія, яку можна охарактеризувати як зусилля на розрив. Такі значення показують, яке зусилля треба докласти, щоб від'єднати його від робочої поверхні. Чим більше буде значення в цьому стовпці, тим вище відповідно і потужність магніту.

Для ведення розрахунків найбільш зручна метрика, в якій зусилля наведено в кілограмах. У реальності такі значення показують співвідношення параметрів кг/сила. Ця складова залежить від габаритів магніту. Чим більше його поверхню, тим вище будуть і характеристики магнітного поля.


Клас

Залишкова магнітна індукція, міллітесла (КилоГаусс)

Коерцитивна сила, Кілоампер/метр (КилоЭрстед)

Магнітна енергія, кілоджоулі/м3 (МегаГаусс-Ерстед)

Робоча температура, градус Цельсія

N35

1170-1220 (11,7-12,2)

≥955 (≥12)

263-287 (33-36)

80

N38

1220-1250 (12,2-12,5)

≥955 (≥12)

287-310 (36-39)

80

N40

1250-1280 (12,5-12,8)

≥955 (≥12)

302-326 (38-41)

80

N42

1280-1320 (12,8-13,2)

≥955 (≥12)

318-342 (40-43)

80

N45

1320-1380 (13,2-13,8)

≥955 (≥12)

342-366 (43-46)

80

Сорок вісім

1380-1420 (13,8-14,2)

≥876 (≥12)

366-390 (46-49)

80

N50

1400-1450 (14,0-14,5)

≥876 (≥11)

382-406 (48-51)

60

N52

1430-1480 (14,3-14,8)

≥876 (≥11)

398-422 (50-53)

60

33M

1130-1170 (11,3-11,7)

≥1114 (≥14)

247-263 (31-33)

100

35M

1170-1220 (11,7-12,2)

≥1114 (≥14)

263-287 (33-36)

100

38M

1220-1250 (12,2-12,5)

≥1114 (≥14)

287-310 (36-39)

100

40M

1250-1280 (12,5-12,8)

≥1114 (≥14)

302-326 (38-41)

100

42M

1280-1320 (12,8-13,2)

≥1114 (≥14)

318-342 (40-43)

100

45M

1320-1380 (13,2-13,8)

≥1114 (≥14)

342-366 (43-46)

100

48M

1380-1420 (13,8-14,3)

≥1114 (≥14)

366-390 (46-49)

100

50M

1400-1450 (14,0-14,5)

≥1114 (≥14)

382-406 (48-51)

100

30H

1080-1130 (10,8-11,3)

≥1353 (≥17)

223-247 (28-31)

120

33H

1130-1170 (11,3-11,7)

≥1353 (≥17)

247-271 (31-34)

120

35H

1170-1220 (11,7-12,2)

≥1353 (≥17)

263-287 (33-36)

120

38H

1220-1250 (12,2-12,5)

≥1353 (≥17)

287-310 (36-39)

120

40H

1250-1280 (12,5-12,8)

≥1353 (≥17)

302-326 (38-41)

120

42H

1280-1320 (12,8-13,2)

≥1353 (≥17)

318-342 (40-43)

120

45H

1320-1380 (13,2-13,8)

≥1353 (≥17)

326-358 (43-46)

120

48H

1380-1420 (13,8-14,3)

≥1353 (≥17)

366-390 (46-49)

120

30SH

1080-1130 (10,8-11,3)

≥1592 (≥20)

233-247 (28-31)

150

33SH

1130-1170 (11,3-11,7)

≥1592 (≥20)

247-271 (31-34)

150

35SH

1170-1220 (11,7-12,2)

≥1592 (≥20)

263-287 (33-36)

150

38SH

1220-1250 (12,2-12,5)

≥1592 (≥20)

287-310 (36-39)

150

40SH

1240-1280 (12,4-12,8)

≥1592 (≥20)

302-326 (38-41)

150

42SH

1280-1320 (12,8-13,2)

≥1592 (≥20)

318-342 (40-43)

150

45SH

1320-1380 (13,2-13,8)

≥1592 (≥20)

342-366 (43-46)

150

28UH

1020-1080 (10,2-10,8)

≥1990 (≥25)

207-231 (26-29)

180

30UH

1080-1130 (10,8-11,3)

≥1990 (≥25)

223-247 (28-31)

180

33UH

1130-1170 (11,3-11,7)

≥1990 (≥25)

247-271 (31-34)

180

35UH

1180-1220 (11,7-12,2)

≥1990 (≥25)

263-287 (33-36)

180

38UH

1220-1250 (12,2-12,5)

≥1990 (≥25)

287-310 (36-39)

180

40UH

1240-1280 (12,4-12,8)

≥1990 (≥25)

302-326 (38-41)

180

28EH

1040-1090 (10,4-10,9)

≥2388 (≥30)

207-231 (26-29)

200

30EH

1080-1130 (10,8-11,3)

≥2388 (≥30)

233-247 (28-31)

200

33EH

1130-1170 (11,3-11,7)

≥2388 (≥30)

247-271 (31-34)

200

35EH

1170-1220 (11,7-12,2)

≥2388 (≥30)

263-287 (33-36)

200

38EH

1220-1250 (12,2-12,5)

≥2388 (≥30)

287-310 (36-39)

200



Стовпець номер 3 показує напруженість магнітного поля. Такі значення вказують на стійкість до елементом факторів і необхідні тільки для спеціальних розрахунків. Дані показники будуть важливі при експлуатації неодимових магнітів в оточенні зовнішнього магнітного поля і дозволять не допустити їх розмагнічування.

У 2 стовпці вказані технічні значення залишкової індукції, показники яких не занадто важливі для побутового застосування неодимових магнітів. Даний параметр використовується для розрахунків різних електронних приладів, сердечників трансформаторів і дискових накопичувачів.

Приклади порівняння потужності магнітів

При виборі 2 або більше магнітів часто потрібно визначити, який з них буде потужнішою.

Для проведення таких досліджень потрібно виконати такі розрахунки:

Потрібно окремо виписати показники залишкової індукції кожного з магнітів. Ці дані необхідно взяти з 2 стовпця прикладеній таблиці. Потім розділити більше значення на меншу. Наприклад, візьмемо неодимовий магніт N45 зі значеннями індукції 1320 мТ і магніт N35 з індукцією 1170 мТ. В результаті розрахунків ми отримаємо значення 1320/1170 = 1,128. Такі показники означають, що неодимовий магніт N45 на 12,8 % могутніше N35, за умови збігу їхніх розмірів.

Такі розрахунки дозволять легко вибрати неодимовий магніт, параметри якого будуть точно відповідати його області застосування. В цьому випадку не доведеться переплачувати за непотрібні потужність або великі розміри. Знаючи клас магніту, буде нескладно знайти йому застосування і виключити будь-які помилки при виборі.

Фізичні характеристики на неодимовий магніт з матеріалу NdFeB (Неодим-Залізо-Бор)

— Щільність матеріалу: ~ 7,4 (гр./см3.)

— Температура Кюрі: 310 – 340 (С0)

— Твердість по Віккерсу: ~ 600 (Hv)

— Електричне опір: 140 – 145 (Ом см) (Электропроводен)

Технічні характеристики неодимових магнітів

За напрямом магнітного поля неодимові магніти поділяються на такі види:

магнітні поля неодимових магнітів

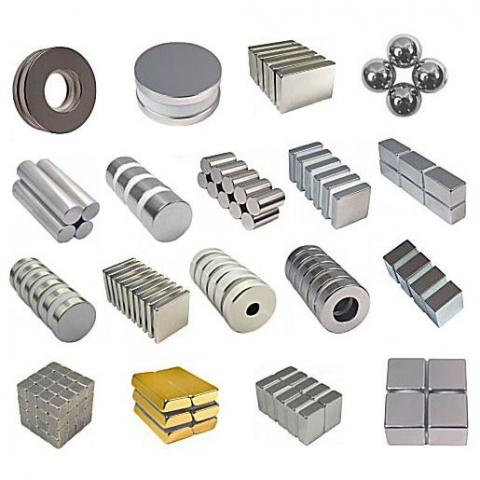

Найбільш поширені форми магнітів:

Види неодимових магнітів



Неодимові магніти

Надпотужні магніти з рідкоземельних сплавів сьогодні користуються величезною популярністю. Висока сила зчеплення неодимових магнітів гарантує їх надійну фіксацію на металевій поверхні. Такі супермагниты застосовуються не тільки у виробництві, їх використовують при випуску сувенірної продукції, розміщення рекламних носіїв і для побутових цілей. В інтернет-магазині «МЕРК» можна купити неодимові магніти різних типорозмірів за вигідною ціною.

Особливості неодимових магнітів

Рідкоземельні сплави з потужним магнітним полем витісняють знайомі всім феритові магніти. Їх випускають у вигляді шайб, дисків і пластин різних розмірів. Висока сила зчеплення дозволяє використовувати їх в якості металошукача, кріпильного елементу або фіксатора. Потужний неодимовий магніт здатний навіть зупинити механічні прилади обліку води та аналогічні пристрої. Сьогодні у продажу легко знайти як невеликі неодимові диски і кулі для сувенірної продукції, так і потужні пошукові магніти.

Неодимові сплави практично не втрачають своїх властивостей з часом. Їх природний процес розмагнічування буде непомітний навіть при тривалій експлуатації. Цей сплав після 10 років використання втрачає не більше 2% від потужності магнітного поля. Такі особливості розширюють область застосування рідкісноземельних магнітів і виключають необхідність їх заміни. Для захисту від корозії неодимові диски додатково покриватися нікелем або цинком, що збільшує їх термін служби.

Переваги рідкоземельних магнітів

При невеликих розмірах неодимовий магніт генерує потужний полі. Його сила зчеплення дозволяє зафіксувати значну вагу. Від розмірів магніту безпосередньо залежить його потужність, що спрощує підбір відповідного неодимового диска. Серед переваг таких магнітів варто відзначити наступні показники:

  • величезна сила зчеплення при відносно невеликому розмірі магніти;
  • мінімальне розмагнічування (1% до 10 років);
  • генераціям потужного магнітного поля;
  • випускається в різних розмірах і формах.

Застосування супермагнитов

Неодимовий магніт стане відмінним рішенням для випуску сувенірної продукції або біжутерії. Його застосування в побуті також не має обмежень і дозволить підняти металобрухт з дна річки або заблокувати лічильник. В інтернет-магазині «МЕРК» запропоновані неодимові магніти різних форм і розмірів. Купити цю продукцію сьогодні може кожен. Такого магніту неважко знайти застосування на виробництві, в офісі або побутовій сфері.
