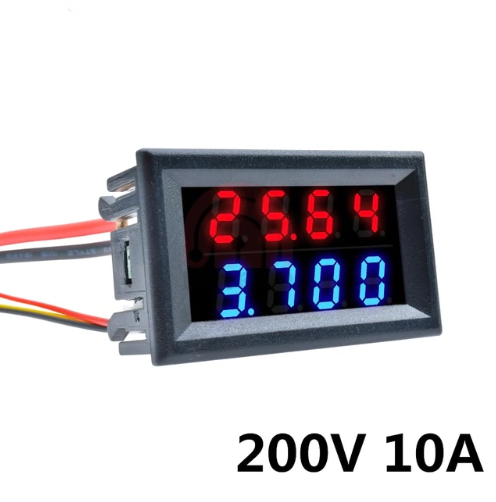

Цифровий вольтметр амперметр (4-знака) DC 0-200V 10 А з шунтом No3

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

• За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
• Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
• Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
• Ваші запитання так само пишіть на Email з вказанням посилання на товар.
•
• При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
  Відправлення відбуваються по першій можливості з вівторка по неділю.
• Після покупки, покупець першим виходить на зв'язок.
• Ціна за 1 штуку

відмінність від дешевшої моделі — метод під'єднання, точність показань, комплектуючі плати, інший шунт — все інше

а зовні однакові

Чотири розрядний дворядний ГАРБУЗНОГО -СИНОГО кольору світіння.
Вимірювана напруга DC 0-200 V (постоянка)
Вимірюваний струм DC 0-10 A
Напруга живлення DC 4.5-28V
Частота оновлення в сек: 3
Точність вимірювання +/- 2,5%
Робоча температура -10...+65
Монтажні отвори 45*26 мм.
Розміри. 48*28*22мм.

Вага 20 г.

Мінімальна роздільна здатність (а): 0.001a.

Дисплей: 0.28 "світлодіодний цифровий.

Робоча напруга: DC 4.5 ~ 28 В.

Вимірювана напруга: DC 0 - 200 В.
Червоний тонкий: + живлення ( DC 4,5-28V)
Червоний товстий: + вимір ( DC 0-200 V)
Чорний (жовтий, білий) тонкий: - живлення і вимірювання.

СХЕМИ ПІД'ЄДНАННЯ ПРИБОРУ НА ФОТОГРАФІЇ, ДЛЯ ВНЕШНЬОГО ПІТАННЯ Й ПІТНІННЯ ВІД ОТРИМНОГО ВИКОРИСТАННЯ.
Якщо струм навантаження перевищує 6 А тривалий час, то товсті дроти необхідно прип'ятити до колодки "тато" на приладі.
Якщо чиста сталь, то показання нормальні, а якщо пульсує, то трохи "скачут" десяті ампери.Таке спостерігається в усіх мікроконтролерних приладах, улюбленого виробника.
Так само не долущується протікання струму у зворотному напрямку, тобто від навантаження до джерела.Для зазначених вимог є прилади на спеціалізованих мікросхемах

Схема під'єднання:
