Універсальна плата захисту PCM/BMS 6-13S 25A 3.7-4.2 V (Контролер заряду/розряджання) 18650 6S 7S 9S 9S 10S 11S

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

• За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
• Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
• Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
• Ваші запитання так само пишіть на Email з вказанням посилання на товар.
•
• При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
  Відправлення відбуваються по першій можливості з вівторка по неділю.
• Після покупки, покупець першим виходить на зв'язок.
• Ціна за 1 штуку

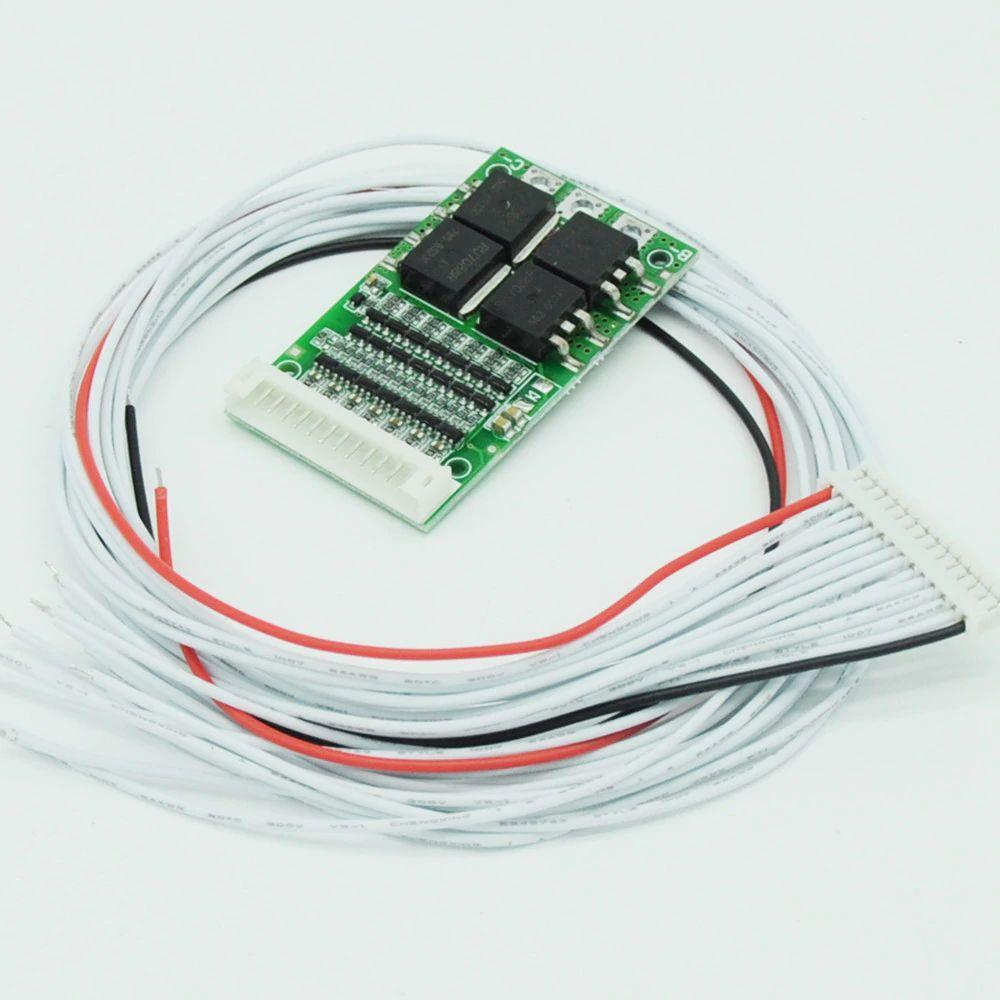

Плата захисту літієвого акумулятора BMS плата LiIon 6-13S 25

Якісна універсальна плата контролер BMS для акумуляторів 6s-13s. Необхідна для літій-іонних або літій-залізо-фосфатних акумуляторів із різною напругою від 19 В до 48 В (зокрема 24 В, 36 В та ін.) Основні функції: захист від короткого замикання, захист від повного розряду та від перезаряджання. Підходить для всіх транспортних засобів (електро самокат, мотоколесо, гіроскутер, електровод тощо) та іншої акумуляторної техніки з великим струмом.

Параметры:

• перенапруги виявлення заряду: min 4.23 В тип 4.25 В max 4.27 В
• напруга відновлення перезаряджання: min 4.14 Тип 4.19 В max 4.24 В
• час затримки виявлення заряду: min 700 мс тип 1000 мс, max 1300 мс
• перенапруги виявлення розряду: min 2.72 В тип 2.8 В max 2.88 В
• відновлення після розряджання: min 2.9 В тип 3 В max 3.1 В
• час затримки захисту від перевантаження: min 115 мс тип 145 мс max 175 мс
• робоча температура: -20 до +65 С
• струм виявлення: min 54 А тип 60 А max 66 А
• струм розряду: тип 60 А max 25 А
• затримка за струмом розряду: min 18 мс тип 24 мс max 30 мс
• струм захисту від перезаряджання:min 32 А тип 40 А max 48 А
• струм холостого ходу: 25uA
• розмір плати: 55.1 х 31.5 х 7.6 мм
• вага: 43 г

Оригінальний опис через автопереведення:

BMS 6 S 7 s 8 S 9 s 10 s 11 S 12 S 13 s 3,6 В 4,2 В 25 A Регульований BMS літій-іонний 18650 Батарея пакет схема захисту модуля PCB PCM

Бренд

Hyelesiontek

Тип

Регулятор напруги

Стан

Нові

Напруга живлення

24V 36v 48v

Розсіювана потужність

25А

Робоча температура

-40-80 градусів Цельсія

Номер моделі

13S BMS

is_customized

Да

Пакет

SMD

Застосування

Зарядний пристрій для батареї літія

Функція 1

Система керування 18650 акумулятор

Функція 2

Порада щодо захисту батарея li-ion 18650 літій

Функція 3

BMS 6s 7s 8s 9s 10s 11s 12s 13s

Функція 4

Регульовані bms 25 А

Функція 5

Регульовані bms

Функція 7

18650 акумулятор-пакет захисту ланцюга модуля

Функція 8

13S BMS

• 25A Регульований BMS

• Мін = мінімальний Тип = типовий макс = максимальний

• Перенапруги виявлення заряду: Мін: 3,725 В Тип: 3,75 В MAX: 3,775 В

• Над обов'язком відновити напругу: Мін: 3,55 В Тип: 3,6 В MAX: 3,65 В

• Перенапруги виявлення розряду: Мін: 2,05 В Тип: 2,1 В MAX: 2,15 В

• За розряду відновити напругу: Мін: 2,25 В Тип: 2,3 В MAX: 2,35 В

• Струм виявлення заряду: Мін: 110A Тип: 130A Макс: 150A

• Час затримки виявлення заряду: Мін: 1000 мс Тип: 1300 мс Макс: 1600 мс

• Час затримки захисту від перевантаження: Мін: 6 мс Тип: 8 мс Макс: 8 мс

• Струм виявлення: Мін: 56A Тип: 66A Макс: 76A

• Час затримки захисту від перевантаження: Мін: 115 МС тип: 145 мс Макс: 175 мс

• Струм холостого ходу: 25uA

• Захист від перевантаження за струмом: скорочення навантаження

• Струм розряду: 18A

• Зарядний струм: 18A

Термодатчик до комплекту не входить, підходить будь-який механічний термозапобіжник (нормально розімкнутий).

Для активації схеми потрібно під'єднати зарядний пристрій.

Схема захисту не є зарядним контролером.

Струм заряду залежно від акумуляторів — зазвичай 50-100% від ємності акумулятора.

Заходи безпеки

Лінії B-, C-і P мають бути з'єднані з товстими дротами та забезпечити, щоб прокладки правильно припали до позитивних і негативних клемм відповідних пристроїв.
Перед встановленням плати захисту батарея має бути добре підібрана (різниця напруги між кожною батареєю не вище ніж 0,05 В, внутрішня різниця температур не більш ніж 5 МОМ, різниця становить менш ніж 30 мА·год), захисна плата призначена для захисту кожної рядки акумуляторів, Якщо напруга занадто висока або занадто низька, вона буде захищена. Чим більша консистенція батареї, тим довше термін експлуатації батареї та найкраща ефективність плати захисту.
Один акумулятор має бути під'єднаний паралельно з необхідною кількістю акумуляторів, а потім батареї використовуються в серії.
Під час під'єднання акумуляторів у серії, будь ласка, переконайтеся, що напруга кожного акумулятора однакова. Якщо він вирізняється, будь ласка, заповніть кожен батарейний блок окремо та використовуйте його в серії. Під час випробування на розвантаження ланцюг із падінням напруги fas є розносною потужністю.
Не змішуйте гарні акумулятори та шкідливі акумулятори. Муч акумуляторної батареї та внутрішній опір максимально близькі.
Плата захисту літієвої батареї використовується в серії.


Типова проблема

1. Чи може мій акумулятор використовувати цю захисну плату?
О: Можете ви використовувати цю захисну плату для огляду двох питань: по-перше, скільки струн вашого акумулятора, ви маєте купити відповідну кількість захисних плат.
По-друге, який у вас акумулятор? Ми маємо захисну пластину з двома параметрами фосфату літієвого заліза та полімеру. Якщо ваш акумулятор являє собою один літієвий фосфат 3,2 В, вам необхідно вибрати літієвий фосфВ АТ 3,2 В у класифікації. Якщо це полімер (трійний, кобальт кислота), оксид літієвої батареї марганцю) однієї батареї номінальні 3,6 В (або 3,7 В) виберіть класифікації з полімерної 3,7 В.

2. Як мені судити, який матеріал мій акумулятор?
A: Ви можете подивитися на номінальну напругу акумулятора. Літій-залізний фосфатний акумулятор зазвичай 3,2 В. Інші батареї, зазвичай, 3,6 В або 3,7 ст. Ви також можете безпосередньо звернутися до продавця, який продає акумулятор. Багато покупців кажуть, що мій акумулятор 26650 або 18650 м'який пакет тощо — це форма, а не матеріал! Ми не можемо визначити параметри захисту акумулятора на основі цього.

3. Скільки захисних плат я повинен вибрати?
A: кількість захисних плат на вибір залежить від потужності навантаження. Наша захисна плата — це той самий вихід порту. Максимальний струм вихідного рядка становить 16 А, а максимальний струм 2 серій-25 А.

4. Чи може мій акумулятор бути 20AH використовувати цю захисну плату?
A: розмір вашого акумулятора не безпосередньо залежить від струму цієї плати. Велика кількість не акумулятор, переважно безперервний струм, що означає, що чим більше ваше навантаження, безперервний струм плати захисту, яку ви вибираєте, буде більше, він не безпосередньо пов'язаний із ємністю акумулятора.

5. Як треба встановлювати напругу зарядного пристрою?
Відповідь: літієва батарея має заряджатися літієвим зарядним пристроєм. Не використовуйте олив'яно-кислотний зарядний пристрій. Свинцево-кислотне заряджання може мати високовольтну пробоотбірну захисну плату MOS tube, що призводить до надмірного захисту захисної плати. Зарядний пристрій Встановлення напруги: Застосування вашого акумулятора Номер * 4,2 В цю зарядну напругу кольорових літієва батарея. Напруга заряджання залізно-літієвої батареї становить 3,60 В. Зарядна напруга залізно-літієвої батареї є стандартом зарядного струму. В 0,2 раза більше ємності.
