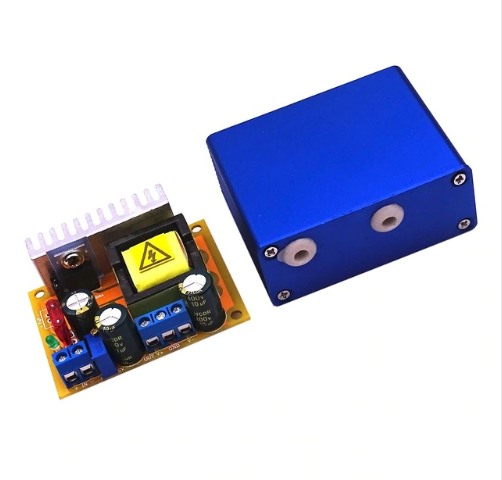

DC-DC 45-390 V 220v 110v, що підвищує перетворювач 10-32V до 45-780v модуль 40w + корпус

Тип модуля: підвищувальний (Step-Up)

Тип виготовлення: не ізольований IP20

Вхідне напруга: 10...32VDC

Вхідна напруга в низьковольтному режимі — 8.0 — 16.0 В

Низьковольтний вмикається перепайкою замикної перемички. У низьковольтному режимі перевищення вхідної напруги вище 16V призведе до виходу перетворювача з ладу.

Вихідна напруга: 45-390 V (45-780VDC)

Вхідний струм: 5A max

Вихідний струм: 0.2A max (Чем вища напруга, тим менше вихідний струм)

Вихідна потужність: 40W (70W пікова короткочасна)

Частота роботи преобразователя: 75kHz

Робоча температура: -40 ~ +85°C

Коефіцієнт корисної дії: до 88%

• Вихідна напруга із середньою точкою — 80.0-780.0 В
• Захист від перевантаження входу — запобіжник
• Захист від неправильної полярності немає.
• Неможливе коротке замикання виходів — за потреби додайте в ланцюг виходу резистор для обмеження струму.
• Вага — 60 г

Розміри модуля: 60x50x22 мм

Fearture:

• Module Name: High Voltage boost module
• Module Properties: non-isolated step-up module
• Input voltage:  10-32V input (Suitable for width voltage input range)
• Input Current: 5A (MAX)
• Quiescent current: 15mA (when 12V to 50V, the higher the output voltage, the greater the static current.)
• Output voltage: 45-390V 780V Dual Output continuously adjustable.
• Output Current: 0.2A MAX (With the input, output, pressure related.. The higher the voltage, the smaller the output current.)
• Output Power: 40W (peak 70W)
• Working temperature: -40 ~ + 85 degrees (ambient temperature is too high, please enhance heat dissipation)
• Operating frequency: 75KHz
• Conversion efficiency: up to 88% (efficiency and input and output voltage, current, pressure-related)
• Short circuit protection: Yes. (The input fuse 10A,please do not short circuit output, otherwise damage to the rectifier.)
• Overcurrent protection: yes. If the input current is more than 4.5A, reduce the output voltage.
• Overvoltage protection: yes.  If the output voltage is more than 410V, reduce the output voltage.
• Input reverse polarity protection: Yes (No self-healing, connect reverse burning fuse, try not reverse connect.)
• Installation: four 3mm screws
• Connection: solderless terminals output (with shell welding output)
• Module dimensions: 60 x 50 x 22 mm

The capacitor charging time measured data:

• 470uF 390V full time to 2 seconds
• 1000uF 390V full time to four seconds
• 2200uF 390V full time to 8 seconds
• 4700uF 390V full time to 18 seconds

Applications:

1, for charging the capacitor.

2, for the electronic equipment supply power, can according to the system voltage to set the output value.

3, Withstand voltage test power supply, glow tube power supply.

4, hunting, exterminate rats.

Note:

The module output is high pressure, can have life risk to human, animal, please pay attention to safety during use.
