Опис

Контролер заряду 12V акумуляторів XH-M601

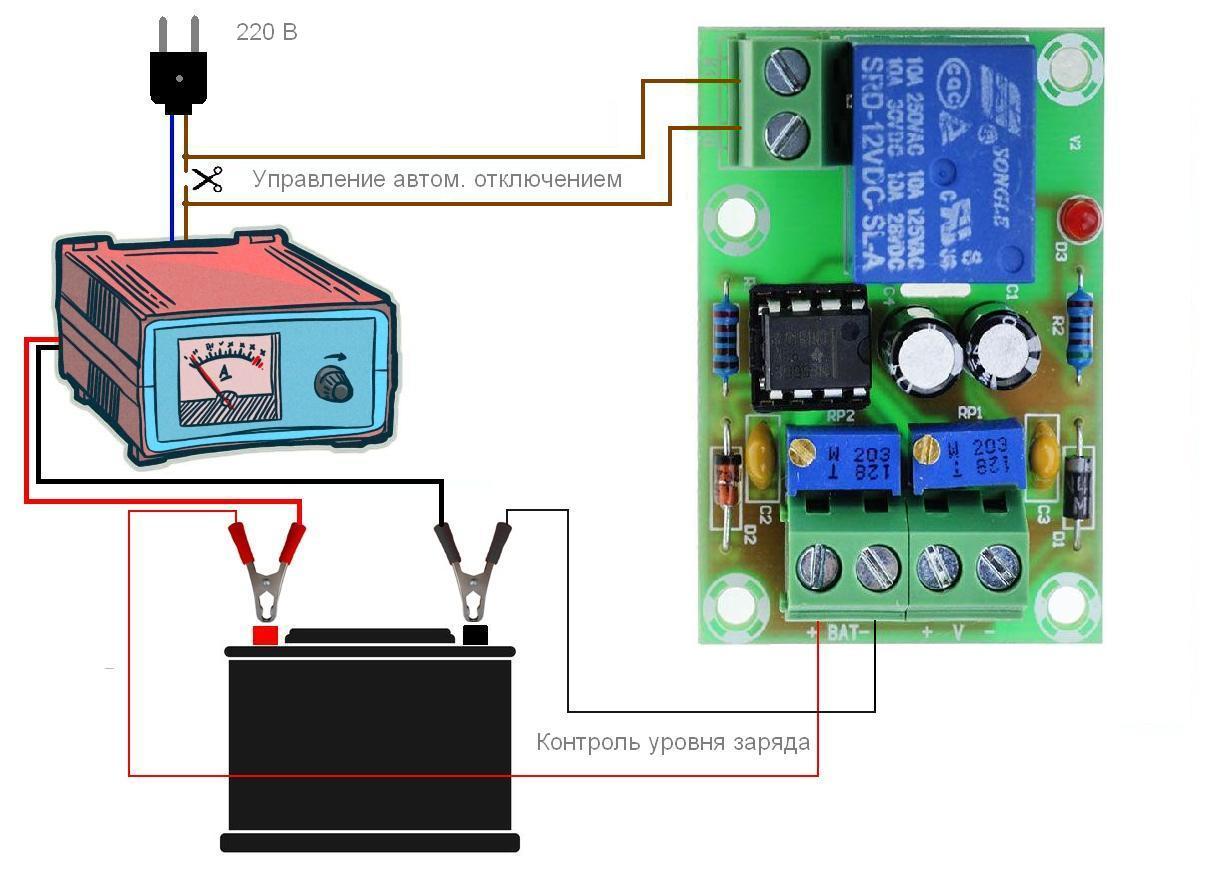

Контролер призначено для автоматичного вмикання/ вимикання зарядного пристрою, коли акумуляторна батарея встановлює значення верхнього і нижнього рівня.

Момент увімкнення або вимикання модуля можна визначити за індикатором світлодіоду і характерним клацанням реле. Існує можливість з' єднання вольтметра.

Якщо стрес акумулятора буде рівним або нижче встановленого значення напруженості нижнього порога, контролер ввімкне заряд. Якщо ви досягнете батарея напруження верхнього порога, контролер виключить зарядний пристрій, щоб запобігти перезаряду.

Напруження нижнього порога встановлюється резонансом VR2, а верхнього — VR1. Обертання за годинниковою стрілкою збільшує напруження, а проти годинникової — зменшує.

Налаштування контролера заряду XH-M601

Щоб налаштувати додаток, вам слід налаштувати джерело живлення.

1. Вивертаємо проти годинникової стрілки у крайній позиції (до клацання) різовище RP1.
2. Вивертаємо за годинниковою стрілкою у крайнє положення (до клацання) резонанс RP2.
3. Подаємо на роз'єми Bat +- мінімальне напруження, при якому додаток повинен увімкнути релі. Світлодіод на модулі горіти не повинен.
4. Критимо резонанс RP1 за годинниковою стрілкою, до моменту додавання світлодіоду на модулі. Таким чином можна налаштувати нижній поріг включення.
5. Подаємо на роз' єднання Bat+- максимальне напруження, при якому модуль повинен вимкнути релі. Світлодіод на модулі повинен горіти.
6. Вивертаємо RP2 проти годинникової стрілки, до моменту вимкнення світлодіода на модулі. Таким чином можна налаштувати верхній поріг вимикання.

Технічні характеристики XH-M601:

• Модель: XH-M601
• Напруження нижнього порога (включення реле): 10,5V (регульується);
• Напруження верхнього порога (винятки реле): 14,8V (регуляється);
• Нижній поріг (заводські установки): 12,4 В
• Верхній поріг (заводські параметри): 14,8 В
• Ток споживання у режимі вимкненого реле: не більше 12ма;
• Максимальний струм комутації реле (не плутати з зарядним струмом) — до 10А;
• Помилість установки: Аба0. 1 В
• Коригування потенциометрами: RP2, RP1
• Розміри: 50 мм x 32 мм x 18 мм (Д x Ш х В)
