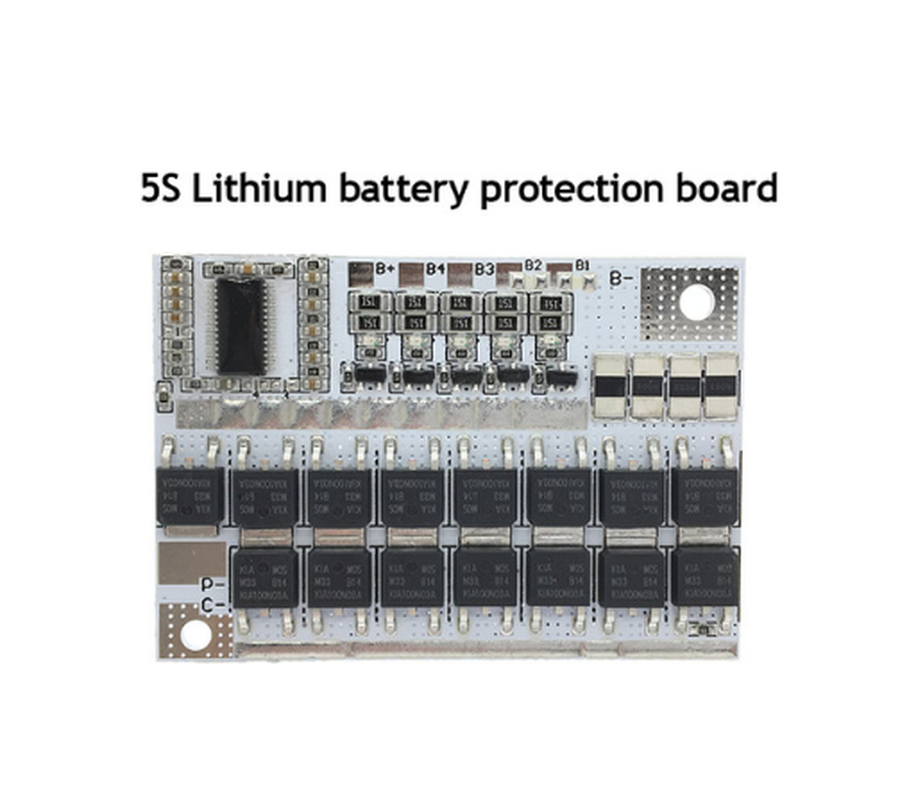

Плата захисту з балансуванням PCM, BMS 5S/4S/3S 60-100A для Li-ion / Li-Pol Контролер заряду/розряду

530 ₴

  • В наявності 7 од.
Плата захисту з балансуванням PCM, BMS 5S/4S/3S 60-100A для Li-ion / Li-Pol Контролер заряду/розряду
Плата захисту з балансуванням PCM, BMS 5S/4S/3S 60-100A для Li-ion / Li-Pol Контролер заряду/розрядуВ наявності 7 од.
530 ₴
+380 (66) 358-34-64
Замовлення лише через сайт (купити)
+380 (66) 358-34-64
Замовлення лише через сайт (купити)
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Ми раді вітати Вас в інтернет магазині cv-svet

Щоб Ваша покупка була максимально швидкої і комфортної ознайомтеся з умовами роботи нашого магазину:

  • Ми не відправляємо замовлення післяплатою. Звертаємо Вашу увагу, що «Покупка без ризику» не є аналогом накладеного платежу і передбачає 100% передоплату замовлення.
  • За замовчуванням ми не передзвонюємо покупцеві по телефону. Всі необхідні дані для обробки замовлення ми надсилаємо Вам на електронну пошту.
  • Ми не приймаємо замовлення по телефону. Набагато швидше і комфортние оформити замовлення на сайті.
  • Ми не записуємо дані клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок всі дані пересилаються на електронну пошту.
  • Замовлення актуальне три дні, після чого замовлення анулюється.
  • Питання, що цікавлять вас так само пишіть на пошту із зазначенням посилання на товар.
  • cc9522aad6_8029007_6882954.gif                                         cc9522aad6_8029007_6882954.gif
  • При обміні шлюбу, обміні з гарантійного рядок всі витрати на транспортування оплачується замовником.
    Відправлення здійснюються за першої можливості з вівторка по неділю.
  • Після здійснення покупки обов'язково виберіть форму оплати і доставки, вкажіть Email. Так як дана форма сильно спрощує процедуру купівлі. До того ж без цього угода може вважатися такою, що не відбулася.
  • Після покупки, покупець першим виходить на зв'язок
  • Ціна за 1 штуку


BMS контролер для літій-полімерних батарей Li-Pol під 3S,4S або 5S. Для вибору необхідної конфигурациии необхідно встановити перемички, як показано на соответствуещей схемою підключення. Є світлодіодна індикація закінчення заряду.

Технічні характеристики:

Максимальний струм: 60А, 80А з радіатором охолодження.
Струм спрацьовування захисту 60-100A.

BMS контролер, плата захисту для збірки з трьох, чотирьох або п'яти послідовно включених Li-ion, Li-po акумуляторів. Використовується мікроконтроллер на 12В.

Плата виконує функцію захисту акумуляторів від перерозряду, перезаряду і від короткого замикання в навантаженні. Так само є функція балансування для рівномірного заряду акумуляторів і опціонально, захисту від перегріву акумуляторів.
Добре підходить для дамських сумочок та іншого акумуляторного інструменту.
Спрацьовування захисту по струму - більш 100.0 A, зменшити струм захисту і навантаження можливо выпаиванием одного або декількох шунтових резисторів "R003" (-25% струмового навантаження на кожен резистор).

Після спрацьовування захисту від КЗ, вміє самовостанавливаться, тобто не потрібно підключати зарядку для відновлення роботи (як це робиться, на інших подібних контролерах)


Характеристики:
Кількість елементів: 3S,4S, 5S
Напруга заряду: в залежності від використовуваної конфигурациии
Перевантаження по струму розряду: 1,5 - 2,5 S

Балансування елементів
Струм балансування: 60мА
Захист від перезаряду: 4.14 - 4.24 В
Захист від перерозряду: 2.72 - 2.88 В
Напруга спрацьовування від перезаряду - 4.24 V.
Напруга повернення в нормальний режим - 4.14 V
Напруга спрацьовування захисту від глибокого розряду - 2.9 V
Відновлення робочого режиму - 3.1 V.
Відновлення зарядки, при зниженні напруги на елементі до: 2.9 - 3.1 В

Захист від короткого замикання

Розміри модуля: 42.1 мм х 61.2 мм х 4мм



Термодатчик в комплект не входить, підходить будь-датчик NTC 10kOm.

Для активації схеми потрібно підключити зарядний пристрій.

Схема захисту не є зарядним пристроєм або зарядним контролером.





Напруга зарядного пристрою:
3S: - DC 13-13.5 вольт до 10А (максимум);
4S: - DC 16.8 - 17вольт до 10A (максимум);
5S: - DC 21 -21.5 вольт до 10А (максимум).

Стаття по переробці живлення шуруповерта:



Як переробити старий шуруповерт на Li-ion акумулятори

Лежав у мене без діла старий шуруповерт «Спецмаш ДША 6016»-акумуляторна батарея наказала довго жити ще років п'ять назад, кришка від акумуляторного блоку розвалилася. Хоча в господарстві є ще один робочий шуруповерт, вирішив оживити ДША. Спробувати що вийде, та другий може в перспективі теж переробити( на ньому вже міняв пару NiСd елементів, скоро і ця батарея вийде з ладу).Якщо придбати новий нікель-кадмиевый акумуляторний блок то ціна його складе половину вартості нового шуруповерта. А без шуруповерта як без рук -домашні ремонти, роботи на дачі і т. д.



Можна в принципі і купити новий «Шурік» на літій-іонних акумуляторах, але маючи два шуруповерта з ще нормальної механічною частиною вирішено було провести реконструкцію електроінструменту. Особливо цікаво спробувати все це зробити своїми руками.

Вивчивши питання переробки на літій мережі, замовив у китайців комплектуючі. Основними складовими в тій переробки є якісні высокотоковые літій-іонні акумулятори формату 18650 і надійна плата BMS з балансуванням елементів акумуляторної складання. Заміряв робочий струм мого шуруповерта і він склав 10-15А. Я вибрав акумулятори типу Samsung INR18650-30Q 3000mAh 15A і плату захисту і контролю заряду\розряду з балансуванням BMS 5S60-100A.





Перелік інструментів та матеріалів.
- літій–іонний акумулятор Samsung INR18650-30Q 3000mAh 15A -4шт ;
- плата контролю, захисту з балансуванням BMS 5S60-100A-1шт;
- з'єднувальні дроти 1,5 кв. мм;
- паяльник;
- тестер;
- пластмасова коробка для акумуляторів або готовий холдер-1шт;
- минивольтметр (індикатор заряду 3s/4s/5s) -1шт;
- вимикач живлення для вольтметра(або кнопка) -1шт;
- плата заряду акумуляторів 5А -1шт;
- штатний зарядний пристрій шуруповерта (або джерело живлення).

Крок перший. Складання схеми акумуляторного відсіку шуруповерта.




Схема підключення


Я застосував універсальну плату BMS, тобто можна включити її за схемою на три, чотири або п'ять акумуляторів 12В, 16,8 або 18В). Залишається вибрати схему підключення у відповідність вашого шуруповерта.
Місце для установки перемичок


У мікросхеми є місця запаювання перемичок, що позначені цифрами 4 і 3. За схемою 5S перемички не встановлюємо. За схемою 4S перемичку припаюємо між контактами 4, ну а за схемою 3S припаюємо між контактами 3. Найбільш зручна схема із загальним мінусовим дротом на харчування двигуна шуруповерта і зарядки акумуляторів. Загальний мінус підключаємо до майданчика З-.

Літій –іонний акумулятор 18650 змонтував в пластиковому боксі з перемичками(був в комплекті з акумуляторами), до яких також припаяні дроти управління балансуванням. Можна з'єднати акумулятори між собою за допомогою пайки, але потрібно швидко паяти дроти виключаючи перегрів корпусу акумулятора. Можна застосувати точкову зварку а можна використовувати готовий холдер. Силові висновки краще зробити з гнучкого мідного проводу перерізом 1,5-2,5 кв. мм, так як струми на двигун шуруповерта немаленькі.



Після складання всієї схеми залишається припаяти два дроти живлення до клем акумулятора акумуляторного блоку. Я використовував два старих нікель-кадмиевый акумулятора з клемної колодкою. Плюсовий дріт припаяв до плюса акумулятора а мінусовій до металевого корпусу іншого акумулятора. В результаті ця конструкція щільно увійшла на своє штатне місце.


Плату контролера BMS приклеїв двостороннім скотчем до пластмасового акумуляторної боксу. Вся ця конструкція щільно увійшла в корпус старого акумуляторного відсіку. Щоб не вивалилася закріпив металевою смужкою. Нижня кришка акумуляторного відсіку була давно загублена-пізніше треба буде зробити саморобну.



Крок другий. Перевірка роботи плати BMS при зарядці акумулятора 18650.
До встановлення плати BMS і акумуляторів в штатний відсік провів зарядку перевірку роботи всієї схеми. Живити для дамських сумочок на 12,6 В (3S) можна і від адаптера 12В\3А. Після джерела живлення найкраще включити плату заряду. Це дасть стабілізовану напругу ( в моєму випадку 16,8) та обмежить струм заряду акумуляторів.

Для цього на холостому ходу виставляємо регулятором напруги 16,8 В а регулятором струму потрібний зарядний струм -1,5 А. Для літій іонних акумуляторів інших марок виставляємо згідно даташіту.

Можна встановити цю плату в штатний зарядний пристрій шуруповерта. Для контролю ступеня заряду акумуляторів можна встановити в акумуляторний відсік минивольтметр або індикатор заряду. Щоб не було зайвого споживання струму з його боку, можна включити через вимикач або кнопку. Індикатор заряду випускається у виконанні 3s/4s/5s.




Плата контролера BMS в кінці зарядки проводить балансування всіх елементів акумуляторної батареї, щоб всі осередки зарядилися однаково. Осередок набрала повний заряд шунтується схемою (загориться відповідний світлодіод).



Зарядна енергія переходить до елементів має меншу напругу. Вже зарядившиеся осередку отримають менший струм ніж недозаряженные (струм балансування -60mA). Це процес буде проходити поки всі елементи акумуляторної батареї не будуть мати заданий рівень напруги.

В кінці балансування всі світлодіоди плати будуть горіти.


Контролер BMS управляє батареєю –здійснює балансування, контролює температуру перегріву банок і захищає від перевантажень. Всі ці функції значно підвищує термін експлуатації акумуляторів.На платі BMS із зворотного боку є контакти NTC призначені для підключення датчика термореле. Цим датчиком можна контролювати температуру корпусу акумуляторів.

Детальніше процес роботи BMS і тест переробленого шуруповерта можна подивитися у відео


Усім бажаю здоров'я і успіхів в житті та творчості!

Характеристики
Основні атрибути
ВиробникSamsung
СтанНовий
ТипКонтролер
Інформація для замовлення
  • Ціна: 530 ₴
