BMS 5S 60-100A 21V для Li-ion батарей Контролер заряду/розряд з балансуванням
530 ₴
- В наявності
Ми раді привітати Вас в інтернет магазині cv-svet
Щоб ваша покупка була максимально швидкою і комфортною, ознайомтеся з умовами роботи нашого магазину:
- Ми не надсилаємо замовлення накладеним платежом.. що « Купування без ризику » не є аналігом накладеної платежі і має на увазі 100% передоплату замовлення.
- Типово, ми не передзвонюємо клієнту по телефону. Всі необхідні дані для обробки замовлення ми надсилаємо вам на електронну пошту.
- Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення на сайті.
- Ми не записуємо дані клієнта по телефону (ФІО, адресу доставки, електронну пошту). Щоб уникнути помилок, всі дані надсилаються до електронної пошти.
- Заказ актуален три день, після чого замовлення скасовано.
- Якщо ви цікавитеся запитаннями, то також пишіть на пошту з посиланням на товар.
- За обміном шлюбу, обмін за гарантійним рядом всі ортодоксальні розправи на транспортування отримують зарплату замовником.
Відправки здійснюються за першої нагоди від вівторка до неділі. - Після того як ви зробите покупки, обов’язково оберіть форму оплату та доставки, будь ласка, введіть Email. Так як Ця форма дуже спрощує покупки. Крім того, ця угода може вважатись невдалою.
- Після купівлі, покупець перший виходить на зв'язок
- Цена за 1 штуку
Це готовий варіант для 5S 21V
Проста передіка під 3S або 4S, під час встановлення перемички плата буде повноцінно працювати з 3S або 4S Li-ioN акумуляторами. Є світлодіодна індикація закінчення заряду. Технічні характеристики: Максимальний струм: 60А, 80А з радіатором охолодження. Ток оборону 100A.
Контролер заряду 5S Li-ioN для батареї з 5 штук Li-Ion акумуляторів 21V 60-100А.

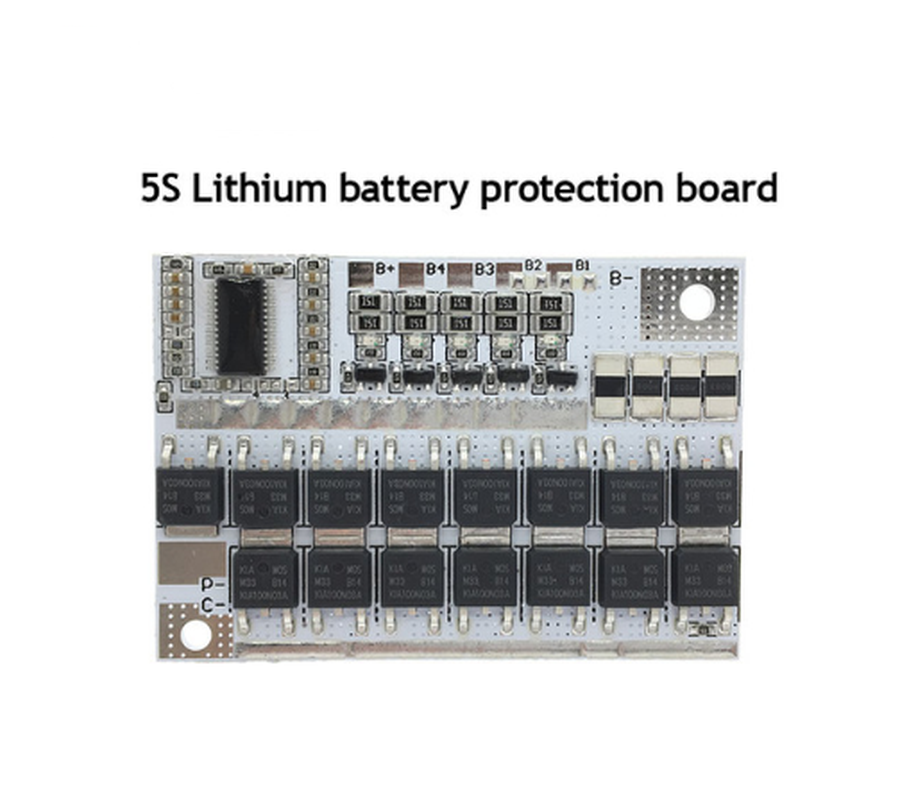

BMS 5S контролер, плата захисту для збирання з трьох, чотирьох або п'яти послідовних Li-ion, Li-po акумуляторів. Використання мікроконтролер BM3451TNDC-T28A на 21В.
Плата виконує функцію захисту акумуляторів від перезаряду, перезаряду і від короткого замикання у навантажуванні. Так само є функція балансування для рівномірного заряду акумуляторів і опнаціонального, захисту від перегріву акумуляторів.
Добре підходить для шуруповертів та інших акумуляторних інструментів.
Контролювання безпеки за току - Більше 100.0A, зменшити струм захисту і навантаження можна виписуванням одного або декількох шунтових резонансів "R003" (-25% токового навантаження на кожен резонанс).
Після захисту від КЗ, вміє самовідновлюватися, тоєм не потрібно підключати зарядку для встановлення роботи (як це робиться, на інших подібних контролерах)
Характерики:
Кількість елементів: 5S (5шт)
Напруження заряду: 21В
Постійний струм заряду: 60А
Постійний струм розряду: 80А
Перевантаження за току розряду: 1,5 - 2,5S
Балансування елементів
Ток балансування: 60мА
Захист від перезаряду: 4.21 - 4.29В
Захист від перерозряду: 2.72 - 2.88В
Поновлення заряду, при зниженні навантаження на елементі до: 4.14 - 4.24В
Захист від короткого замикання
Розміри модуля: 42.1м х 61.2м х 4мммммм
Термонат не входить до комплекту, підходить будь- який датчик NTC 10kOm.
Для активації схеми потрібно змонтувати зарядний пристрій.
Схема захисту не є зарядним пристроєм або зарядним контролером.
Стаття з перерозподілу живлення шуруповерта:
Як переробити старий шуруповерт на Li-ion акумулятори
Лежав у мене без справи старий шуруповерт "Спіцмаш ДША 6016"-аккумуляторна батарея наказала довго жити ще років п'ять тому, кришка від акумуляторного блоку розвалилася. Хоча в господарстві є ще один шуруповерт, він вирішив оживити ДША. Спробувати що вийде, так другий може в перспективі також переробити (на ньому вже змінював пару NiСd елементів, незабаром і ця батарея вийде з ладу). Якщо купити новий нікель-кадмієвий акумулятор то ціна його становитиме половину вартості нового шуруповерту. А без шуруповерту як без рук -домашне ремонти, роботи на дачі і т.д.
В принципі можна купити новий «Шурик» на литій іонних акумуляторах, але маючи два гвинтуповерти з ще нормальною механічною частиною вирішили провести реконструкцію електроінструменту. Особливо цікаво спробувати зробити все це своїми руками.
Вивчивши питання переделки на литій в мережі, він замовив у китайців комплектуючі. Основними складовими в цій переділки є якісні високотонкові литі іонові акумулятори 18650 і надійна плата BMS з балансуванням елементів акумуляторної збірки. Замірив робочий струм мого шуруповерта і склав 10-15А. Samsung INR18650-30Q 3000mAh 15A і плату захисту і контролю заряду\розряду з балансуванням BMS 5S60-100A.
Перерахуй інструменти і матеріали.
- литій-іонічний акумулятор Samsung INR18650-30Q 3000mAh 15A -4шт ;
- Плата контролю, захисту з балансуванням BMS 5S60-100A-1шт;
- З'єднані дроти 1,5 кв.м;
- Пеяльник;
- тестер;
- пластмасова коробка для акумуляторів або готовий холдер-1шт;
- мінівольтометр (індікатор заряду 3s/4s/5s) -1шт;
- вимикач живлення для вольтометра (або кнопка) -1шт;
- Оплата заряду акумуляторів 5А -1шт;
- штатний зарядний пристрій шуруповерта (або джерело живлення).
Крок перший. Збірка схеми акумуляторного відсіку шуруповерта.
Схема з’ єднання
Я застосував універсальну плату BMS, тобто можна включити її по схемі на три, чотири або п'ять акумуляторів (12В, 16,8В або 18В). Залишається обрати схему з’ єднання у відповідності до вашої шуруповерти.
Місце для встановлення перемичок
Мікросхеми мають місця запайки перетинок, позначені цифрами 4 і 3. По схемі 5S перемички не встановлюємо. По схемі 4S перемичку припалюємо між контактами 4, а по схемі 3S припалюємо між контактами 3. Найзручніша схема з загальним мінусовим проводом на живлення двигуна шуруповерта і зарядки акумуляторів. Загальний мінус підключення до майданчика С-.
Литій - акумулятор 18650 смонтував у пластмасовому боксі з перемичками (був у комплекті з акумуляторами), до яких також припарковані дроти балансування. Можна з'єднати акумулятори за допомогою пайки, але потрібно швидко прикласти дроти, виключаючи перегрівши корпус акумулятора. Можна застосувати точкову зварку а можна використовувати готовий холдер. Сильні висновки краще зробити з гнучкого мідного дроту розтином 1,5-2,5 кв.мм, тому що струми на двигун гвинтуповертта дуже крихітні.
Після збирання усієї схеми буде додано два проводи живлення до клемми відсіку акумуляторного блоку. Я використав два старих нікель-кадмієвий акумулятор з клемною колодкою. Плюс припав до плюса акумулятора а мінусовий до металевого корпусу іншого акумулятора. В результаті ця конструкція щільно увійшла на своє цивільне місце.
Плату контролера BMS приклеїв двобічним скотчем до пластмасового акумуляторного боксу. Вся ця конструкція швидко увійшла в корпус старого акумуляторного відсіку. Щоб не вивалилася закріплена металевою смужкою. Нижня кришка акумуляторного відсіку була давно загублена-поїзді треба буде зробити саморобну.
Крок другий. Перевірка використання BMS при заряді акумуляторів 18650.
Перед встановленням плато BMS і акумуляторів в штатний відсік провів зарядку перевірки роботи всієї схеми. Заготування для шуруповертів на 12,6 у (3S) можна також використовувати і для адаптації 12В\3А. Після використання джерела живлення найкраще включити плату заряду. Це дасть стабілізований стрес (у моєму випадку 16,8В) і обмежить струм акумуляторів.
Для цього на холостому ходу виставлені регулятором напруги 16,8В а регулятором струму потрібний зарядний струм -1,5А, для литій іонних акумуляторів інших марок виставляється згідно датишиту.
Можна встановити цю плату в штатний зарядний пристрій шуруповерта. Для контролю рівня заряду акумуляторів ви можете встановити у акумуляторному відсіку мінівольтометр або індикатор заряду. Щоб уникнути зайвого споживання струму з його боку, ви можете увімкнути через вимикач або кнопку. Індикатор заряду випускається у виконанні 3s/4s/5s.
Плата контролера BMS в кінці заряду проводить балансування всіх елементів акумуляторної батареї, щоб всі комірки зарядилися однаково. Комірка набрала повний заряд шунченої схеми (загориться відповідний світлодіод).
Зарядна енергія переходить до елементів, які мають менше напруження. Уже заряджені комірки отримають менше струму ніж незаряджені. (Тут балансування -60mA). Цей процес буде виконуватися поки всі елементи акумулятора не матимуть встановленого рівня напруження.
В кінці балансування всі світлодіоди платні будуть горіти.
Контролер BMS керує батареєю - оживляє балансування, контролює температуру перегрівання банок і захищає від перевантаження. Всі ці функції значно підвищує термін використання акумуляторів. На платі BMS з іншого боку є контакти NTC для з' єднання датчика терморелі. Цим датчиком можна контролювати температуру корпусу акумуляторів.
Докладніші відомості щодо роботи BMS і перероблених шуруповертів можна отримати за допомогою відео
Усі хочуть мати здоров’я і успіх у житті!
Основні атрибути | |
---|---|
Тип | Контролер |
Стан | Новий |
Виробник | Samsung |
- Ціна: 530 ₴
