B3606 DC-DC Понижувальний перетворювач напруги та струму Вхід 6-40 У вихід 0-36 V 6A ЛБП

Ми раді привітати Вас в інтернет-магазині cv-svet

Щоб Ваша покупка була максимально швидкою та комфортною, ознайомтеся з умовами роботи нашого магазину:

• Ми не відправляємо замовлення накладеним платіжом. Звертаємо Вашу увагу, що «Покупка без ризику» не є аналогом накладеного плаття та передбачає 100% передоплату замовлення.
• За замовчуванням ми не перекличаємо покупця телефоном. Всі необхідні дані для оброблення замовлення ми відправляємо Вам на електронну пошту.
• Ми не вживаємо замовлення телефоном. Набагато швидше та комфорт оформити замовлення на сайті.
• Ми не записуємо дані клієнта телефоном (ФІО, адреса доставки, електронну пошту). Щоб уникнути помилок, всі дані пересилаються на електронну пошту.
• Заказ актуален три дня, після чого замовлення анулюється.
• Цікаві вас питання так само пишіть на пошту із зазначенням посилання на товар.
•
• Під час обміну браку обмінювань за гарантійним рядком усі розратери на транспортування оплачується замовником.
  Відправки здійснюються з першої можливості з вівторка по неділя.
• Після здійснення покупки обов'язково виберіть форму оплати та доставки, вкажіть Email. Оскільки ця форма сильно спрощує процедуру купівлі. До того ж без цього результату може вважатися несправжнім.
• Після купівлі, покупець першим виходить на зв'язок
• Цена за 1 штуку





Вхідна напруга 6-40V і вихід 0-36V, вихідний струм 0-6A; з 4 LED-дисплеєм, він може зображати вихідне напруга / струм, заданого напруги / струму та інших параметрів у реальному часі.

Особливості:
Використовує сучасний мікропроцесор, може точно регулювати вихідну напругу та струм.
Зберегти в пам'яті функцію, може зберігати 10 груп параметрів.
Повністю цифровий дисплей, простий і зручний у використанні.
Має постійну напругу, постійний його поточний стан.
Використовує чотири LED для зображення вихідної напруги, струму, потужності та інших параметрів у режимі реального часу.
Авто/ручне перемикання дисплея.
Має вихід (OUT), постійну напругу (CV), постійний струм, індикатор (CC), ви можете переглядати робочий стан у режимі реального часу.
Ви можете встановити, чи треба автоматично виводити після вмикання живлення.
Можна натиснути клавішу, щоб зберегти поточні значення.

Характеристики:
Властивості модуля: Неізольовані знижувальний (BUCK)
Вхідна напруга: 6V-40V
Вихідний струм: 0-6A
Вихідна напруга: 0-36V
Ефективність перетворення: 92% Макс.
Робоча частота: 150 кГц
Захист від короткого замикання: є
Робоча температура: від -40 °C до +85 °C
Керування: цифрове керування + LED-дисплей
Регулятор напруги/роздільна здатність дисплея: 0.01V
Живлення Дисплей Мінімальна роздільна здатність: 0.001W
Поточне положення/обладнання дисплея: 0.001A
Ємність Дисплей Мінімальна роздільна здатність: 0.001AH
Пульсація виходу: ≤50mV
Вага: 90g
Розміри: 80 * 66 * 33мм
Вага упаковки: 133g
Розмір упаковки: 105 * 105 * 50 мм

Заметка:
Немає захисту від зворотної полярності, якщо вам потрібно, будь ласка, додайте діод.
Правильно під'єднуйте вхід і вихід, не у зворотний бік, без реверсу інакше плата згорить.
Цей модуль являє собою знижувальний модуль, різниця між вхідною і вихідною напругою має бути не менш ніж 1.5V.
Вихід до 5 А (краткострочасно або із застосуванням додаткового охолодження).



Окремо треба згадати під'єднання кнопок до мікроконтролера:



Украй цікаве інженерське рішення, 2 порти 4 кнопки.

Як це працює?
Для першого порту вмикаємо навантажувальний резистор (pull-up) і перевіряємо стан на порту, якщо натиснута кнопка «DOWN», то вийде низький правильний рівень. Точно така сама картина і з кнопкою «SET», тільки pull-up робимо вже для другого порту.

Для читання кнопки «OK» — переводитьмо другий порт у pull-up, а перший — встановлюємо як вихід, і робимо низький правильний рівень. У цьому разі, під час натискання кнопки «OK», струм потече від другого порту чергу діод до першого, у такий спосіб, під час зчитування стану другого порту, у нас вийде низький логічний рівень. Аналогічна ситуація та з визначенням натискання кнопки «UP» — pull-up на першому порті, другий — ставаємо на вихід і встановлюємо низький логічний рівень. Під час натискання на кнопку «UP» струм потече через діод до другого порту, і відповідно на першому порті буде низький логічний рівень.

Що ж усе це означає? DC-DC знижувальний перетворювач означає, що напруга на виході не може бути вищою, ніж напруги на вході, тобто подіємо на вхід напругу 24 В і отримуємо регулювання від 0 до 23.7 В (0.3 В — мінімальне падіння напруги щодо входу, судячи з документації на використовуване ШІМ-контролер).

Цифровий же означає, що всім керує мікроконтролер, це дає можливість влаштувати кнопкове керування перетворювачем, ну й інші смаколики, про які я розповім трохи нижче.

Заявлені характеристики:


• Вхідна напруга від 6 до 40 В;
• Вихідна напруга регулюється від 0 до 36 В (обмежено програмно);
• Дискретність вимірювань і крок встановлення напруги 0.01В;
• Вихідний струм регулюється від 0 до 6 А (так само обмежений на програмному рівні);
• Дискретність вимірювань і крок встановлення струму 0.001А, тобто 1 мА;
• Пульсації на виході <= 50 мВ.
• ККД до 92%.

Як упаковували

Щодо упаковки нарекань немає, тут усе нормально:



На коробці є кілька наклейок із штрих-кодами:






Зовнішній вигляд модуля

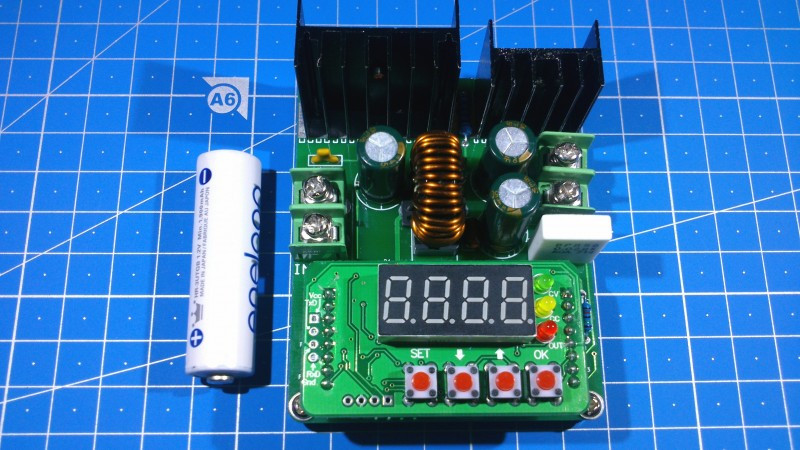

Розміри модуля 80 x 66 x 33 мм, ось для порівняння AA батарейка:



Зі зворотного боку видно, що силові доріжки додатково посилені припоєм, дрібниця, але приємно.



Дроти кріпляться за допомогою ось таких затискачів:



Мають цілком нормальний вигляд, особливо немає. Відразу ж у вічі кинутися нерозлий UART роз'єм:



На жаль, але судження за відгуками він не залучений прошиванням мікроконтролера. Тож показометр не вийде.

Як органи керування використовуються 4 тактові кнопки:



Основне їхнє призначення:

SET — Навігація за параметрами/вимкнення подавання напруги на вихід;
Стрілочками можна змінювати поточний параметр;
OK — вмикає подавання напруги на вихід/навігація за індикацією параметрів.

Керування інтуїтивно зрозуміло, загострювати увагу на цьому не буду.

Для індикації використаний семисегментний індикатор, також є три світлодіоди:



OUT — подання напруги на вихід;
CC — режим обмеження струму;
CV — режим обмеження напруги.

Конструктивно модуль можна розділити на кілька частин:




Перша

Перша частина — керований DC-DC-перетворювач. Він побудований на 10 амперному діоді MBR1060 и ШІМ-контролер XL4016E1. На обох елементах термопаста немає.



Точно на такому ж контролері працює й модуль із огляду товариша kirich під назвою "DC-DC Step Down модуль із заявленим струмом на 10 амперів". Треба визнати в цієї людини чудові огляди, особливо за технічною частиною. До певної міри мій огляд перетинається цим по частині ШІМ-контролера, тож рекомендовану перечитувати.

Ще в мене є деякі думки щодо ШІМ-контролера, зокрема за датітом до нього:



З огляду на характеристики на XL4016, виробник гарантує роботу за вхідної напруги від 8 В, а продавці то чи знають, що не знає виробник, чи не знають те, що знає виробник, пишуть — мінімальна напруга живлення у модуля від 6 В.

Мінімальне падіння напруги, тобто максимальна напруга, яку можна виставити відносно входу, буде на 0,3 В нижчій, ніж напруга джерела живлення.

Робочий струм, на який розрахований XL4016, становить 8 А, що на 2 А менше, ніж заявлено в характеристиках модуля, що є добре, певний «запас міцності» не завадить.

ККД до 96%, у цьому разі цього домогтися не вийде, але 92-94% за певних умов цілком можна отримати. Трохи нижче спробуємо перевірити, чи доречно це в разі B3606.

Дросель не бовтається, посаджений на якийсь компаунд. Його розміри можна оцінити на тлі маленького DC-DC перетворювача, якого позначав товариш ksiman у своєму обзрі.



Той, що менше, судячи за характеристиками, має тримати струм до 5 А, а оглядовий B3606 — 6 А, висновки, де зазначені більш реальні характеристики, робіть самі.

Електролітичні конденсатори в перетворювачі використані фірми Sanyo:



Усі три однакові, на 470 мкФ 50 В 105 °C, один стоїть за входом, і парочка запаралених на виході.

Вимірювання струму влаштоване за мінусом виходу. З огляду на маркування, токовимірювальний шунт має номінал 0,02 Ома, тобто 20 мОм:



Майже не гріється, що однозначно є добре.



Друга

Тут є DC-DC-перетворювач, який живить мікроконтролер і два операційні підсилювачі.



Щоб отримати ~ 5 В (для живлення операційних підсилювачів і цифрової частини модуля) використана ADJ версія ШІМ-контролера XL1509, саме завдяки цій мікросхемі, модуль і має такий широкий діапазон вхідної напруги.



З огляду на 35 В, напруга на вході може бути до 40 В, вихідний струм до 2 А, за цією частиною запас є, що дуже навіть добре.

Як я писав вище, на платі ще є два операційних підсилювачі, вони беруть участь як у вимірі струму мікроконтролером, так і в керуванні основним DC-DC перетворювачем.



Перший — MCP6002 — здвоєний Rail-to-Rail операційний підсилювач, другий — теж здвоєний, якийсь TLC272. З огляду на цьому огляду, китайці вирішили заощадити на другому MCP6002 і поставити мені незрозуміле, що, заради десятка центів.


Є думка, але поки що не впевнений у правильності

Використовуючи цей реверс-інжиніринг молодшої моделі, логічно висновок, що другий операційний підсилювач (TLC272) бере участь у вимірюванні струму, і постійна похибка саме з нього.

Приємно буде обговорити цю тему в коментарях.





Третя

І остання частина — цифрова.



Тут розташовується 8-бітний STM мікроконтролер STM8S003F3P6.



У якого, судячи з документації, 10-бітний АЦП, що дасть змогу підрахувати приблизну похибку в вимірах струму та напруги:

36В/1024 = 0,04 В, тобто, очікувана похибка в вимірах буде ± 40 мВ;
6 А / 1024 = 0,006 А, то біш ± 6 мА.

Але це в ідеальному випадку, на ділі ж виходить похибка на рівні дешевого цифрового мультиметра.

До речі, цей нерозпаяний роз'єм, що розташовується біля тактових кнопок, призначений для програмування мікроконтролера.



Його розпилювання (ліворуч направо) — RST, GND, SWIM, +3V3. Це на той випадок, якщо колись вийде альтернативна прошивка. STM мікроконтролери зазвичай прошиваються програматорам під назвою ST-Link.

Також на платі є лінійний стабілізатор AMS1117 3.3V версія, у корпусі SOT-89.



Вхідна напруга бере з +5 В, якими забезпечує XL1509, а вихідні 3.3 В на йдуть на живлення мікроконтролера.

Для економії портів мікроконтролера інженери зробили статичну індикацію, яка організована на двох зсувних реєстраціях 74HC595D.




Поживний модуль від старої ноутбучної зарядки на 20 В 4.5 А, але, забігаючи напередьu, що для калібрування треба джерело живлення з напругою понад 24 В.



Перевірмо, скільки істинних показань B3606. Я спеціально скинув модуль до заводських значень калібрування, для більшої наочності. Знімати показання буду своїм стареньким мультиметром DT890B+ і осцилографом SIGLENT SDS1072CML.

Відразу ж пошкодляюсь за якість, але зі світлом не видно, що показує або мультиметр, або модуль.


Заміри

Для початку вимірю напругу на виході. Вимірювати напруження буду в режимах 1.5/3.3/5/9/12/14.4/19В.



Надзвичайно незадовільно, похибка постійно накопичується, чим вища напруга, тим вона більша.

Як щодо струму? Струм вимірюванню, під'єднавши щупи відразу на вихід B3606, без жодного навантаження, тобто, грубо кажучи, ще й тестує на коротке замикання.
Режими для вимірювання струму будуть 0.05/0.1/0.5/1/2/5/6А:



Тут теж усе не айс, зате тест на КЗ пройден.

Після калібрування маємо таку картину за напругою:



Ось це вже краще, а як щодо показників струму?



І тут не зовсім усе гладко, навіть після калібрування, на жаль. Рішення цьому я поки що не знайшов. Пробував калібрувати кілька разів — не допомогло.

Для вимірювання пульсацій напруги на виході, використовуватиму як навантаження, автомобільну галогенну лампочку 12 В 55 Вт:



Здоровий радіатор для відведення очей того, щоб не підсмажити килимок, а то вже якось було, ангелом на секунду, а тут уже димок йде.


Вимірювання проводитиму у двох режимах, перший 5 В 2.57 А:



Оскільки осцилограф цифровий — вміє сам усе підраховувати, показник «Vпік» (він же і «Vампл»), якраз є тими пульсаціями напруги на виході, тобто, за потужності на виході 12.85 Вт, пульсації вихідної напруги становлять приблизно 198 мВ. Як бачите заявленими 50 мВ і не пахне.

Другий режим — 12.9 В 4.27 А:



Тобто 55 ватів, трохи більш ніж учетверо, ніж у першому випадку. Як видно пульсації не сильно виросли — 254 мВ.

Після півгодинного розігрівання пульсації стали більшими, до того ж дросель почав «шипіти».



Також вирішив заміряти температуру на радіаторі ШІМ-контролера:



Трохи пізніше за 61 завалило, позаяк термопасти на силових елементах немає, і я полінився її нанести, то в разі досягнення цієї температури зупинив тест.

Гірко, звичайно, що в мене немає ік термометра, щоб я міг усе показати, так що температурний режим компонентів, у цьому режимі, передам на словах, пробуючи їх на дотик — шунт теплогарячий, вихідні конденсатори теплі, вхідний конденсатор тепло-гарячий, дросель тепло-гарячий, радіатор діода тепло-гарячий, радіатор ШІМ-контролера гарячий, що можете бачити на фото вище.

Підрахує ККД модуля, знову ж у двох режимах, перший — вхід 20.2 В 0.765А (15.45 Вт), вихід 5 В 2.59 А(12.95 Вт) і другий — вхід 20.1 3 А (60.3 Вт), вихід — 13 В 4.3 А (55.9 Вт):

12.95/15.45 = 0,84, тобто 84%, а це означає, що 2.5 Вт йде в тепло.
55,9/60,3 = 0,93 — 93%, у цьому разі 4.4 Вт просто так йде в атмосферу.

Ось графіки ККД з документації на XL4016:



Приблизно збігається, тож можна за ними орієнтуватися, хоча треба пам'ятати, що сам модуль щось споживає, і це за малих навантажень сильно зменшує ККД.

Схему на цей модуль мені знайти не вдалося, але вона не сильно має відрізнятися від схеми молодшої моделі — B3603, якою був зробив реверс-інжиніринг товаришем Baruch Even, для написання альтернативної прошивки, тож тримайте руку на пульсі. Різниця буде хіба у ШІМ контролері, діоді, дросель буде іншого номіналу, і може вихідні конденсатори більш місткістю.

Там само до стати, я зачерпнув багато інформації та для цього огляду.

Ще є мануал за цим пристроєм, зрозуміло, що англійською мовою:
img.banggood.com/file/products/20160204002228SKU163998UsermanualofB3606.pdf

Плюси:


• Можливість записувати настроювання струму та напруги в енергонезалежні комірки пам'яті, всього їх 9 штук;
• Індикація струму, напруги, потужності та ємності, яку перетворювач передав у навантаження. Тобто купуємо блок живлення, а отримуємо вимірювач ємності та ватраметр як бонус;
• Можливість користувацького калібрування;
• Бідний ККД;

Мінуси:


• Характеристики завищені, немає запасу за потужністю, винним усьому, як мінімум, недостатні тепловідводи на силових елементах;
• У своєму примірникі на силових елементах немає термопасти, у разі навантаження 55 Вт ШІМ контролер гарячого радіатора (палець довго не утримати), що погодьтеся не дуже то й добре;
• У разі великих навантажень перетворювач то чи шипить, чи то пищить, водночас збільшується рівень пульсацій на виході;
• Кнопкове керування не зовсім зручне, доводиться постійно метатися то вгору, то вниз, щоб «вловити» потрібне значення;
• Одного семисегментного індикатора маловато для повноцінної інформативності, був би тут LCD-дисплей на дві строчки (наприклад, тут) інформативності в модуля додали на рівень;
• Ще один великий мінус — «сплески» напруги в момент подавання напруги на вихід:



  На скриншонті видно, що сплеск був до 5 В, водночас напруга виставив 3 В. Як навантаження була використана плата Arduino Nano. Будьте уважні.

Виведення:

Гарний, точний лабораторний блок живлення з цього модуля не вийде, рівно, як і багатофункціональний універсальний зарядний пристрій, як-от IMAX B6, проте, з огляду на ціну цього перетворювача, він її повністю відпрацьовує.

Якщо ж надумаєте перетворити B3606 на зарядний пристрій, не полейтеся, поставте на виході запобіжник ампер так на 8-10, тому що в разі переполюсування, і якщо акумулятор буде досить потужним — плата запросто може вийти з ладу. Запобіжник стоїть копійки щодо нової плати.
