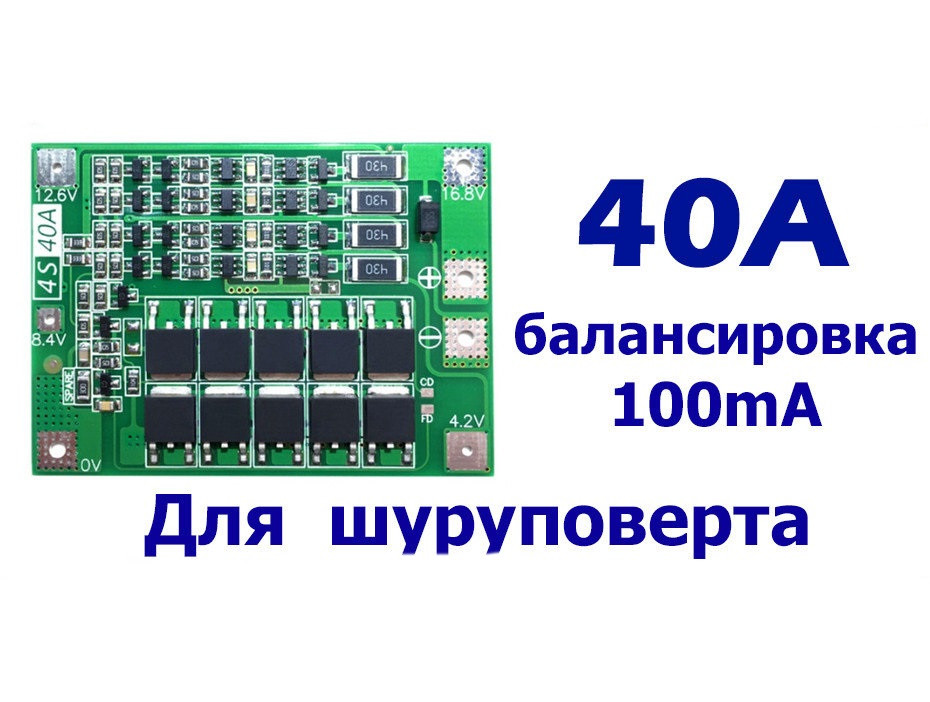

Плата захисту PCM BMS 4S 40A 14.4V-16.8 V з балансуванням для Li-Ion Контролер заряду/розряджання

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

• За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
• Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
• Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
• Ваші запитання так само пишіть на Email з вказанням посилання на товар.
•
• При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
  Відправлення відбуваються по першій можливості з вівторка по неділю.
• Після покупки, покупець першим виходить на зв'язок.
• Ціна за 1 штуку

Характеристики:
Кількість елементів: 4S (4шт)
Напруга заряду: 16.8 В
Постійний струм заряду: 20А
Постійний струм розряду: 40А
Перевантаження за струмом розряджання: 80A

Балансування елементів
Захист від перезарядження: 4.18 - 4.22 В
Захист від перерозрядження: 2.75 - 2.85В
Струм балансування: 100мА
Оновлення заряджання, у разі зниження напруги на елементі до: 4.05 - 4.15В
Захист від перевантаження за струмом: 80 А, 135 Вт, можна під'єднати мотор шурупокрута
Захист від короткого замикання

Робоча температура: від -40 до +50 oС
Розміри модуля: 46 мм х 60мм х 3мм

Термодатчик до комплекту не входить, підходить будь-який датчик NTC 10kOm.

Для активації схеми потрібно під'єднати зарядний пристрій.

Схема захисту не є зарядним пристроєм або зарядним контролером.

Напруга зарядного пристрою — 16.8V.

Струм заряду залежно від акумуляторів — зазвичай 50-100% від ємності акумулятора.

Докладні характеристики:

Контролер заряду розряду PCM 4S max 40A 14.4В — 16.8В для 4 Li-Ion Lipo акумуляторів із балансиром

ОПИС:
Модуль заряджання та захисту: 4S LI-ION елементів
Виявлення перевантаження за напругою на елементі, виявлення: 4.25 ±0.05 В, час захисту від перезаряджання — 1 с.
Оновлення заряджання, у разі зниження напруги на елементі до: 4.15 ±0.03 В
Обмеження напруги розряджання на елементі: 3.00 ±0.2 В, за струму розряджання 1С, час захисту від перерозряджання — 100 мс.
Оновлення розряджання, у разі підвищення напруги на елементі до: 3.30 ±0. 1 В
Перевантаження за струмом: 80A, час захисту 8 мс (другий рівень захисту).
Робочий струм: до 40 А, час захисту за перевищенням 12 мс (перший рівень захисту)
Максимальний зарядний струм: 20 А
Зарядна напруга: 16,8-18,1 В
Максимальне навантаження: 672 Вт за 16,8 В

Вбудований балансир для балансування елементів живлення, максимальний струм балансування — 100 мА.

Відмінність цієї версії з балансуванням від стандартної та розширеної версії контролера заряду-розряджання 3S — видно з малюнка нижче.

Під час використання елементів типу 18650 (наприклад для шурупокрутів і електричних дрилів) — звичайні 18650 не підходять, необхідні елементи з високим струмом (10 °C і більше), за потреби використовуйте паралельне вмикання елементів!

Захисні функції:
Захист від короткого замикання
Захист від перезаряджання
Захист від перерозрядження
Захист від перевантаження за струмом
Робоча температура: -40°С + 85°С
Розмір: 46*60*3.4 мм
 1x4S 40А LI-ION  зарядний пристрій захисту для складок із 3 елементів типу 18650 або інших із номінальною напругою 14.4В-16,8В

BMS (Battery Management System) — це електронна плата, яка ставиться на акумуляторну батарею для контролю процесу її заряджання-розряджання, моніторингу стану акумулятора та його елементів, контролю температури, кількості циклів заряджання та розряду, захисту складових акумуляторної батареї. Система керування й балансування забезпечує індивідуальний контроль напруги та опору кожного елемента акумулятора, розподіляє струми між складниками акумуляторної батареї під час зарядного процесу, контролює струм розряду, визначає втрату ємності від дисбалансу, гарантує безпечне під'єднання та вимкнення навантаження.

На основі одержуваних даних BMS виконує балансування заряду комірок, захищає акумулятор від короткого замикання, перевантаження за струмом, перезаряджання, перерозряджання (завдовжки високої та занадто низької напруги кожного елемента (ячірки)), перегрівання та переохолодження. Функціональність BMS дає змогу не тільки поліпшити режим експлуатації акумуляторних батарей, але й максимально збільшити термін їхньої експлуатації. У разі визначення критичного стану батареї Battery Management System відповідно реагує, видаючи заборони на використання акумуляторної батареї, тобто вимикає її.
