TP5000 зелений + радіатор Модуль заряджання Li-ion 4.2 В/3.6 В 1A

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

• За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
• Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
• Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
• Ваші запитання так само пишіть на Email з вказанням посилання на товар.
•
• При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
  Відправлення відбуваються по першій можливості з вівторка по неділю.
• Після покупки, покупець першим виходить на зв'язок.
• Ціна за 1 штуку

Опис:
1. Розмір друкованої плати: 21.5*14.5*4.2 мм
2. Вхідна напруга: DC 4.5-9 В (рекомендується не перевищувати 7 В)
3. Вихідна напруга: DC 4.2 В/3.6 В (по замовчуванню 4.2 В)
4. Вихідний струм: 1A (за замовчуванням макс)
5. Світлодіодний індикатор: заряджання-червоний/зелений миготливий, заряджений-зелений
6. особливості: Заряджання для літієвого акумулятора (4.2 В) і літій-залізного фосфату (3.6 В)
7. режим перемикання:
1>. F зварювальна точка на літієвій батареї та виході 4.2 В
2>. F зварювальна точка на літій-залізному фосфаті батарея та вихід 3.6 В
8. Регулювання вихідного струму (необхідність зміни двох значень опору на знак "Санья"):
1>. R100 типово 1 шт. R100 (0.1ом) резистор і вихід 1A (MAX)
2>. Зварювальний 1 шт.. 0.2-го резистор поруч з R100 і вихід 1.5a (макс)
3>. Зварювальний 1 шт.. 0.1-го резистор поруч з R100 і вихід 2A (макс)
4>. Віддалена R100 і зварювання 1 шт.. 0.2-го резистор на його місці та виході 0.5
5>. Для цього потрібне додаткове тепловідведення, якщо Вихідна сила струму понад 1 A.

Інструкції:

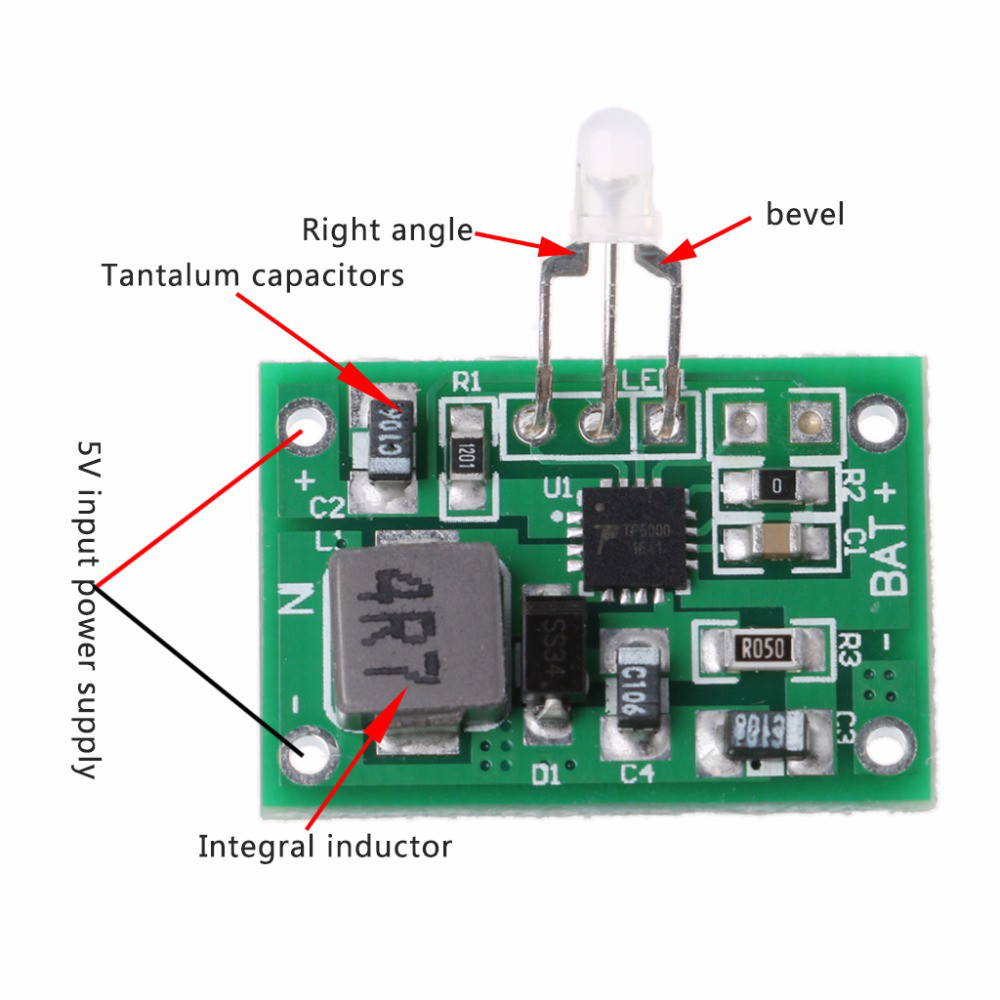

З контуром із червоним, зеленим або червоним і зеленим діодними діодами, необхідно зварити в ланцюгу, як показано в дитячій мапі, найдовша нога всередині довгих ніг, близько до чипа, найкоротша нога біля зовнішнього боку

Вимкнення живлення 4.5-7 В живлення, струм більше, ніж струм заряджання, цього разу зелене світло

Розряджання батареї літієвої батареї або літій-залізного фосфатного акумулятора, якщо батарея має заряджати, буде вимикатися червоне світло

Якщо необхідно відрегулювати струм, змініть струм, який вам потрібен у нинішньому сенсі резистора. Напруга відбору проб 0.1 В, струм = 0.1/призначення опору

Канал зварений на 0.1 Ом резистор, є вакансія

У просторі використовується 0.2 Ом резистора з поточним настроюванням 1.5a

Резистор 0.1 Ом є паяним, і поточний встановлений у 2A

Видаліть Оригінал R100 (0.1 Ом), припій 0.2 Ом резистор, поточний набір до 0.5a

Заряджання струму понад 1A Рекомендоване встановлення тепловідведення

За потреби заряджати звичайну літієву батарею (3.6 або 3.7 В. Відрізування напруги 4.2 В) на контуру Стандартний F точка на припій

За потреби заряджати літій-залізними фосфатними батареями (3.2 В. Вимкнення напруги 3.6 В) будь ласка, видаліть Стандартний F припій на припої

Особливості:

Повна версія використання дорогоцінних металевих керамічних конденсаторів, x7r температурних характеристик, продуктивність + Безпека + стабільність набагато більше, ніж Танталові Конденсатори!

Мідна смуга 5 А великий струм малого об'єму індуктивності, повністю закрита Магнітна Низька втрата низького перешкод!

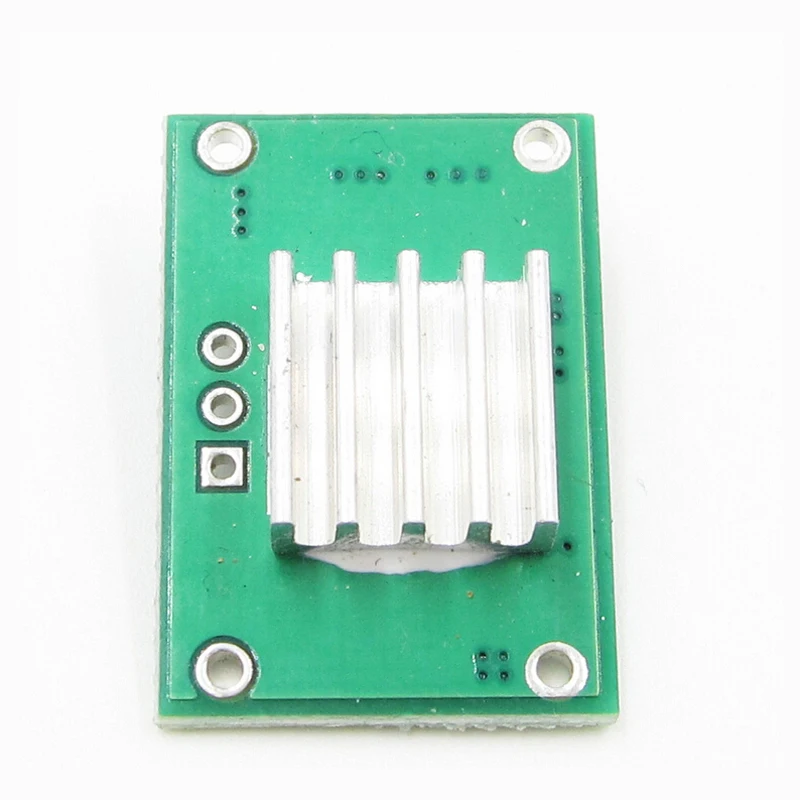

Односторонній верстат навісний, загальний 4 мм ультратонкий, невелика зона гарного тепловиділення, спинка з міді легко встановити та вставити тепловідвід

На основі dc-dc Buck ефективність набагато вища, ніж лінійна плата заряджання, тепло також набагато менше. Зарядний струм 1 А, але вхідний струм усього приблизно 0.7 досить

Додатковий літій-Залізний фосфатний акумулятор або звичайний літій-іонний/літієвий полімерний акумулятор, тільки джемпер може бути встановлений

Маленький розмір, 1 розмір монети, 1A Зарядка без додаткового тепла

З захистом від перегрівання, перегрівання автоматично зменшить струм, щоб запобігти вигорянню

Повнорозмірні високоточні резистори, повний розмір 1210 дорогоцінних металевих багатошарових керамічних конденсаторів x7r найбільш стабільні температурні характеристики

Повне самовідновлення, двоколірний індикатор стану заряджання

Переваги:

Перемикач Buck Mode, ефективність вища, ніж лінійна плата заряджання, тепло також набагато менше. Заряджання струму 1A, у постійному струмі Повне заряджання для підтримання 1 A. Не потрібне додаткове тепло, зменшуючи вплив тепла на струм заряджання. Зменште час заряджання. Додатковий літій-іонний літієво-полімерний акумулятор або літієва батарея фосфатів, просто джемпер може змінити настроювання.

Після перевірки ефективності буде докладно описуватися, якщо покупець має власну випробувальну ефективність, не рекомендуємо протестувати бічну напругу батареї, будь ласка, зверніть увагу, що перепустка RS вибірка 0.1 Ом Випробування на опір, випробувальна Вхідна потужність, близька до плати, зменште довжину з'єднання буде тестуватися на вплив ефективності, рекомендується збільшити перевірку ємності на вході. Точність і точність тестових рекомендацій струнної точності амперметра не рекомендуються прямим читанням цифрового дисплея живлення. Цього тесту можна безпосередньо під'єднати до серії з батареєю, тільки необхідно забезпечити, щоб батарея менша, ніж 3.9 В, з використанням великого діапазону амметрових тестів може бути.
