M328 Тестер напівпровідників AT Mega328 MOS/PNP/NPN LCR метр ESR метр

• Приймання замовлення оформляється виключно через сайт і листування через Email (ел. пошта)
• — на телефоні замовлення не приймаються!
•  Купівля по передоплаті на карту приватна (накладених платежів немає).
• питання так само пишіть на пошту із зазначенням посилання того, що вас цікавить
• Не робіть конструктивних ставок.
•
• Під час обміну браку обмінювань за гарантійним рядком усі розратери на транспортування оплачується замовником.
  Відправки здійснюються з першої можливості з вівторка по неділя.
• Після здійснення покупки обов'язково виберіть форму оплати та доставки, вкажіть Email. Оскільки ця форма сильно спрощує процедуру покупки. До того ж без цього варіант може вважатися несправжнім.
• Після купівлі, покупець першим виходить на зв'язок упродовж 7 днів, підтверджуючи свою купівлю
• Цена за 1 штуку

Незамінний прилад у сервісі з ремонту та для радіоаматорів під час визначення smd компонентів (поверхневий монтаж) перевірку працездатності та маркування (цоколівка-розпинування). Усі вимірювання здійснюються в автоматичному режимі! Прилад сам визначає тип під'єднаної деталі та діапазон вимірювання! Автоматичний перехід у режим сну для заощадження батареї!

Опис

Відмітні риси:
- Живлення від літієвої батареї 14500 (не входить до комплекту) заряджання батареї або живлення через МікроЮСБ.
- Щупи в комплекті.
- Яскравий дисплей.

Функції
1) Генератор частот: меандр, частота від 0 Гц до 2 Мг (вихід сигналу на тестовому контакті 2)
2) Генератор ШИМ: меандр, частота 7,812 кГц або 15,624 кГц (залежить від прошивання)
   - заповнення від 0% до 100% ШІМ (вихід сигналу на тестовому контакті 2)
3) Частотомер: від 0-4 МГц, макс. роздільна здатність 0.0001 Гц, вхідна амплітуда до 5 В (вхід потрібно доп'ятити)

Показує розпилення компонентів, графічний малюнок:
1) Транзистори — Біполярні, польові.
2) Діоди.
3) Діодні складки.
4) Світлодіоди.
5) Тиристатори, Симістори — малопотужні.
6) Стабілізрони — напруга пробою до 4.5 В.
7) Опір (R) — 0...50 МОм, макс. резображення 0.01 Ом.
8) Конденсатори:
   - Ємність (C) — 0...100000 мкФ, макс. роздільна здатність 0.01 пФ;
   - ESR макс. роздільна здатність 0.01 Ом;
   - Вимірювання втрат Vloss (%)
9) Індуктивність (L): 10 мкГн - 20 Гн, макс. роздільна здатність 0.01 мГн;
   - Резонансний метод 0.1 МкГн — 2 мГн, макс. роздільна здатність 0.01мкГн.

У меню можна вибрати такі функції:
1. Transistor - Перехід у звичайний режим роботи.
2. Frequency - Вимірювання частоти сигналу, під'єднаного до контактів плати GND і F-IN (до 2 МГц, до 5 В амплітуду)
3. f-Generator - Генератор імпульсів різної частоти (0-2МГц)
4. 10-bit PWM - Виводяться імпульси прямокутної форми з регульованою сквагою.

5. C+ESR - Безперервне вимірювання ємності та ESR під'єднаних конденсаторів, буде запущений автоматично, якщо цей компонент поставити в контакт 1 і 3.
6. Rotary encoder - Перевірка енкодерів.
7. Selftest - Запуск самотестування й калібрування.
8. Contrast - Зміна контрастності відбувається від більшого значення до меншого та зациклено, якщо зображення зникло, продовжуйте змінювати поки контрастність не перейде на максимальний рівень.
9. Switch off - Примусове вимикання приладу. Прилад має автовимкнення, активно він не у всіх режимах.

ІНСТРУКЦІЯ

Багатофункціональний вимірювальний тестер MG328 дає змогу вимірювати опір, ємність, індуктивність, різні напівпровідникові елементи, — з зображенням основних параметрів вимірюваних елементів на РК екрані.

Особливості:

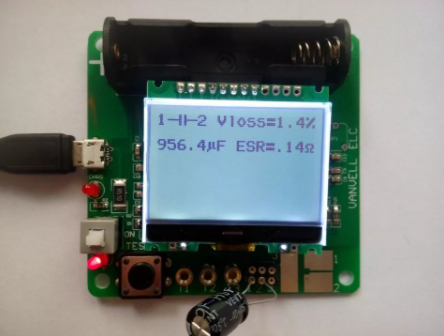

РК дисплей 128*64 з підсвіткою білого кольору.
Живлення  — літієва батарея типорозміру 14500 напругою 3.7 В (до комплекту не входить) або 5 До зовнішнього джерела живлення з microUSB інтерфейсом (microUSB кабель до комплекту не входить).
Автоматично виявляє NPN і PNP транзистори, N- і MOSFET, JFETs, діоди, індуктивності, опору (резистори), конденсатори, тиристори й багато інших радіоелектронні компоненти в досить широких межах.
Автоматичний тест — просто приєднайте елемент, що тестується до контактів тестера, натисніть кнопку тіста та подивіться на дисплей.
Дає змогу виміряти порогову напругу та ємність затвора mosfet.
Вимірює в біполярного транзизора поточний коефіцієнт посилення та порогувальну напругу база-емітер.
Короткий час виявлення та тестування: зазвичай, у межах лише 2 секунд. Для конденсаторів великої місткості може знадобитися більший час виявлення й тестування.

Примітка:
Будь ласка, переконайтеся, що конденсатори розряджені перед тестуванням.

Технічні характеристики:
Матеріал: PCB
Дисплей: 128*64 шк
Батарея: 3.7 В літієва батарея, модель 14500  (не входить до комплекту постачання), струм у режимі очікування — 0,02 мкА, у робочому режимі — 25 мА.
Розмір тестера: 7.3*7.1*1.5 см
Вага: 41 г. без урахування дротів (комплектується трьома дротами з роз'ємами типу "крокодил")

Вмикання тестера: кнопка ON, для початку тестування натисніть кнопку TEST. Для входу в режим калібрування — з'єднайте між собою Т1 Т2 і Т3 перед ввімкненням, увімкніть і дотримуйтеся інструкцій на екрані.
На цю модель постійно оновлюються прошивки, у яких усуваються дрібні недочітки та поліпшується сервіс і зручність використання.
Вимірювання опору — роздільна здатність 0.1 ом, максимальне вимірюване значення 50 мОм.
Вимірювання ємності — діапазон вимірювання від 25pF до 100mF (100000 мкФ). Роздільна здатність до 1 пФ.
Вимірювання індуктивності — діапазон вимірювання від 0.01mH до 20H, в інших межах індуктивність буде відбиватися як резистор.
Тестер може виявитися в конденсаторів понад 2 мкФ — еквівалентний послідовний опір (ESR), роздільна здатність 0.01 Ом. Ця функція дуже важлива для виявлення конденсатора.

Оригінальний опис від китайського продавця (є орфографічні помилки):

Особливості:

Одна ключова вимірювальна операція, Автоматичне вимкнення живлення. Вимкнення струму — лише 20 хв, підтримка роботи від акумулятора.

Автоматичне виявлення PNP і NPN біполярний транзисторний, N, P-канал Mosfet, jfet FET, діоди, два діоди, Тиристатори, гуматори, конденсатори, індуктори. Автоматичне визначення pin-переробок.

Вимірювання поточного коефіцієнта посилення (b) біполярного транзизора та поворотної напруги випромінювача (мкФ). Darlington транзисторний коефіцієнт посилення може бути визначений високою пороговою напругою і високим струмом.

Можна виявити біполярні транзистори та внутрішні захисні діоди MOSFET і відтворювати на екрані.

Вимірювання порогової напруги та воріт ємності MOSFET.

Підтримка двох вимірювань опору, потенціал можна виміряти. Якщо потенціометр відрегульований до кінця, тестер не може розрізняти середину та кінці шпильки.

Роздільна здатність вимірювання опору становить 0.1 Ом, максимальне значення вимірювання 50 м Ом.

Діапазон вимірювання ємності від 25pf до 100mF (100000 мкФ). Роздільна здатність до 1 пФ, діапазон індуктивності вимірювання 0.01 mH-20 h, інакше він з'явиться як резистор, опір індуктора DC вище, ніж якщо Європа 2100 буде також показана як резистор.

Він може виявити 2 мкФ над конденсатором еквівалентної серії опору (ESR), роздільною здатністю 0.01 Ом. Ця функція дуже важлива для виявлення продуктивності конденсатора.

Він може показувати символи двох діодів у правильному напрямку, також показує вперед падіння напруги.

Світлодіодний ноє Виявлення діода вперед падіння напруги вище звичайного. Два світлодіоди, виявлені як подвійний діод. Одночасне виявлення світловипромінювальних діодів спалахне.

Час для кожного випробування становить приблизно дві секунди, тільки великий об'єм ємності й індуктивності заміри займе багато часу.

Корекція:

Короткі три тестові сторони, у тест, екран подає виправлення кроку. Після того, як було запропоновано вимкнути короткий кінець калібрування, продовжиться три випробування, у разі появи в 1-3 фути доступу 100nf конденсатор згодом, доступ до модуля після корекції конденсаторів 1 мкФ програми автоматично увійде в Наступний крок. Корекція до кінця перезапуску для завершення корекції.

Основні параметри та використання:

1 Використання ATMEGA8, ATmega168 або ATMEGA328 мікроконтролер.

2 2X16 Символьні РК-результати зображення.

3 однокнопкова операція, автоматичне вимкнення живлення.

4 зупинки струму тільки 20 хв, підтримка роботи батареї.

5 дешева версія без кришталю, автовимкнення. 1.05 К версія програмного забезпечення ATmega168 або ATmega328 у режимі сну, коли немає вимірювання для зниження енергоспоживання.

6 автоматичних виявлення PNP і NPN біполярний транзистор, N, P-канал Mosfet, jfet, діоди, подвійний діод, Тиристист scr.

7 автоматично виявляє макет pin.

8 порогова напруга та поточний коефіцієнт посилення випромінювача, що з'єднує біполярні Транзисторні вимірювання.

9 Darlington транзисторний через високий поріг напруги та високий коефіцієнт посилення, виявлений.

10 пар біполярних транзисторів, MOSFET Protection діодне тестування.

Вимірюється порогове значення напруги 11 і пропускна здатність воріт MOSFET.

12. Підтримує два виміри опору, і символи показують найвищі чотири номери й одиниці. Обидва кінці символу резистора зображені, під'єднані до пробу тестера (1-3). Отже, можна також виміряти потенціал. Якщо потенціометр відрегульований до кінця, тестер не може розрізняти середину та кінці шпильки.

13 роздільна здатність вимірювання опору становить 0.1 Ом, Найвище виміряне значення 50 м Ом.

14 можна виявити та виміряти конденсатор. Максимум чотири номери й одиниці. Значення можуть бути від 25pf (8 мГц, 50pf @ 1 мГц годинник) до 100mF. Роздільна здатність до 1 пФ (8 мГц годинника).

15 може бути більше значення для 2 мкФ-конденсатора еквівалентної серії опору (ESR) вимірюється значення місткості. Роздільна здатність 0.01 Ом і дворазовий цифровий дисплей. Ця функція вимагає як мінімум 16 К flash ATmega (ATmega168 або ATmega328).

16 можуть показувати символи двох діодів у правильному напрямку. Крім того, показане зміщення напруги зображене.

17 світлодіодний ноє Виявлення діода вперед падіння напруги набагато вище, ніж зазвичай. Два світлодіоди, виявлені як подвійний діод.

Розпізнавання діода zener 18 може бути виявлене, якщо напруга зворотного розриву менш ніж 4.5 В. Це з'явиться як два діоди, можна тільки визначити за напругою. Зонд навколо символу діода-тот, у якому разі, можна 700 мв порогу, близька до справжнього розпізнавання діода анода!

19 якщо понад три діоди, перевірка частин, збій для визначення кількості діодів інше повідомлення. Це станеться тільки в тому разі, якщо діод під'єднаний до всіх трьох зондів і принаймні одного діоду. У цьому разі необхідно тільки під'єднати два зонди та почати вимірювання знову, один за іншим.

20 вимірює єдину діодну ємність для зворотної ємності. Біполярні транзистори також можуть вимірювати, під час під'єднання бази та колектора або випромінювача.

21 потрібно знайти вимірювання повного з'єднання моста.

Значення конденсатора 25pf нижче 22 зазвичай не виявляються, але з діодом паралельно або принаймні 25pf конденсатором паралельно. У цьому разі ви маєте вивчити частину шунтування значень місткості.

23 Ом резистор виміряє індуктивність менш ніж 2100, якщо у вас не менш ніж 16 К ATmega flash. Діапазон від 0: 01mh ніж 20 год, але точність не добра. Результати вимірювання показують тільки один елемент під'єднання.

24 час випробування становить приблизно дві секунди, тільки вимірювання місткості й індуктивності займе більше часу.

25 програмне забезпечення може бути встановлене, щоб автоматично вимкнути живлення, щоб виміряти число разів раніше.

26 вбудованих функцій самоперевірки з можливістю вибору тактової частоти 50 Гц сигналу перевірки точності та очікування для виклику (ATmega168 і ATmega328).

27 факультативний опір і калібрування нульового зміщення вимірювального обладнання самотестовий потенціал виходу порту (ATmega168 і ATmega328). Потрібний 100nf у 20 мкФ конденсатор, пов'язаний із компенсацією Аналогового компатора між контактами 1 і 3 зміщення напруги. Це може зменшити похибку вимірювання 40 мкФ над конденсатором. З тим же внутрішнім калібрувальним конденсатором напруга опорної напруги встановлена в еталонному вимірі внутрішнього регулювання АЦП посилення.

Якщо тестовий струм перевищує поточний, може бути виявлений тиристор і ТРІАК. Але якийсь струм вищий, ніж напівпровідниковий scr і тестер triac можуть забезпечити тригерний струм. Доступний тестовий струм становить тільки 6! Зверніть увагу, що всі функції використовували тільки одночисну програму пам'яті як більше ATmega168.
