Опис:

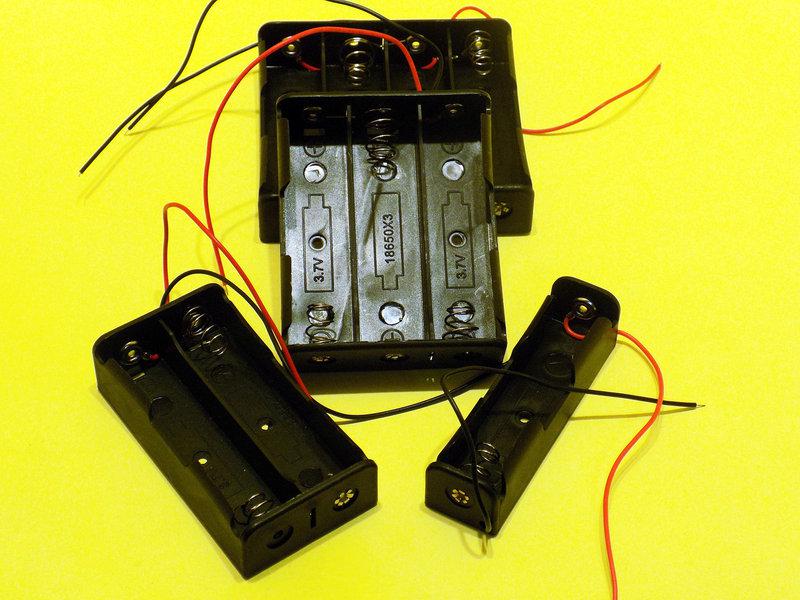

Холдер, тримач або як його ще називають бокс для трьох батарей типорозміру А (18650). Батареї до комплекту не входять окремо. У продажу також є тримачі для однієї, двох  і чотирьох батарей.
Характеристики:
Кількість відсіків: три.
Тип з'єднання: паралельно
Розміри тримача (ДШВ): 76  x 61 х 21 мм
Довжина дротів, кожен: приблизно 130 мм
Комплектація
1 шт. Холдер для трьох батарей типорозміру А (18650) (без батарей)

Як купити?
Уважно ознайомтеся з описом лоту та умовами доставки та оплати, уточніть у продавця перед оформленням замовлення всі питання, що цікавлять вас, наявності потрібної вам кількості. Якщо Вас усе влаштовує, можете оформляти покупку: натисніть кнопку «купити зараз» або додати в кошик кілька товарів і перейдіть до вибору варіантів оплати, заповнення даних за доставкою.	Сплатіть платіжною картою за допомогою "приват24" або чекайте на лист із реквізитами для оплати на Ваш E-mail. Сплатіть через термінал, відділення банку або систему on-line платежів Вашого банку. Повідомте продавцю номер замовлення, час оплати та назву купленого Вами товару, а також підтвердіть дані для доставки.	Очікуйте повідомлення про надсилання товару в смс або на Email. Виставлення відгуку про збирання після отримання товару є її логічним завершенням.

Доставка та оплата
Ми зобов'язуємося відправити товар не пізніше 7 робочих днів (зазвичай 1-5 днів) після отримання та повідомлення про оплату (понедельник вихідний, у неділя є відправлення — їде з вечовика). Постараємося відправити максимально швидко, наскільки це можливо	Сплатити куплений лот Ви можете за допомогою таких банків/систем оплати: При Банкват, PayU. На оплату у Вас є 7 днів з моменту купівлі, будь ласка, не порушуйте терміни. Будемо вдячні за максимально швидку оплату.	У Вас залишилися питання щодо оплати чи доставляння? Уточніть усі деталі до оформлення угоди — cv-svet.com.ua@ukr.net Поставте Ваші запитання через електронну пошту

ЗАРЯДКА ЛІТІЙНИХ АКУМУЛЯТОРІВ КИТАЙСКИМИ МОДУЛЯМИ

Літієві акумулятори, характеристики, особливості

Літієві акумулятор (Li-Io, Li-Po) є найпопулярнішими на цей момент перезарядними джерелами електричної енергії. Літієвий акумулятор має номінальну напругу 3.7 Вольт, саме воно вказується на корпусе. Однак, заряджений на 100% акумулятор має напругу 4.2 В, а розряджений "в нуль" — 2.5 В, взагалі немає сенсу розряджати акумулятор нижче 3 В, по-перше, він від цього псується, по-друге, у проміжку від 3 до 2.5 В акумулятор віддає всього кілька відсотків енергії. Отже, робочий діапазон напруг приймаємо 3-4.2 Вольта. міру підбирання порад з експлуатації та зберігання літієвих акумуляторів ви можете подивитися ось у цьому відео

Послідовно чи паралельно?

Під час послідовного з'єднання підсумовується напруга на всіх акумуляторах, під час під'єднання навантаження з кожного акумулятора йде струм, рівний загальному струму в ланцюгу, загалом опір навантаження задає струм розряду. Це ви маєте пам'ятати зі школи. Тепер найцікавіше, місткість. Ємність збирання за такого з'єднання за якісною дорівнює ємності акумулятора з найменшою ємністю. Уявіть, що всі акумулятори заряджені на 100%. Дивіться, струм розряду в нас всюди однаковий, і першим розрядиться акумулятор із найменшою ємністю, це як мінімум логічно. І щойно він розрядиться, далі навантажувати цю конструкцію буде вже не можна. Так, інші акумулятори ще заряджені. Але якщо ми продовжимо знімати струм, то наш слабкий акумулятор почне перерозряджатися і вийде з ладу. Тобто правильно вважати, що ємність послідовно з'єднаної збірки дорівнює місткості найменшого, або найбільш розрядженого акумулятора. Звідси робимо висновок: збирати послідовну батарею потрібно в перших з однакових за ємністю акумуляторів, і по-друге, перед складанням вони всі мають бути заряджені однаково, простіше кажучи на 100%. Є така штука, називається BMS (Battery Monitoring System), вона може стежити за кожним акумулятором у батареї, і як тільки один із них розрядиться, вона вимикає всю батарею від навантаження, про це мовлення піде нижче. Тепер щодо заряджання такої батареї. Заряджати її потрібно напругою, рівною сумі максимальних напруг на всіх акумуляторах. Для літієвих це 4.2 вольта. Тобто батарею з трьох заряджаємо напругою 12.6 в. Дивіться, що відбувається, якщо акумулятори не однакові. Швидше всіх зарядиться акумулятор із найменшою ємністю. Але решта то ще не зарядилася. І наш бідний акумулятор буде смажитися й перезаряджатися, поки не зарядяться інші. Перерозряджання, я напомню, літій теж дуже сильно не любить і псується. Щоб цього уникнути, нагадує попередній висновок.

Перемістимо до паралельного з'єднання. Ємність такої батареї дорівнює сумі ємностей усіх акумуляторів, що входять до неї. Розрядний струм для кожної комірки дорівнює загальному струму навантаження, поділеному на кількість комірок. Тобто чим більше акумів в такому збиранні, тим більший струм вона може віддати. А ось із напругою відбувається цікава річ. Якщо ми збираємо акумулятори, які мають різну напругу, тобто грубо кажучи заряджені до різного відсотка, то після з'єднання вони почнуть обмінюватися енергією доти, поки напруга на всіх комірках не стане однаковою. Робимо висновок: перед збиранням акуми знову ж мають бути заряджені однаково, інакше під час з'єднання підуть великі струми, і розряджений акум буде зіпсований, і швидше за все може навіть загорітися. У процесі розряджання акумулятори теж обмінюються енергією, тобто якщо одна з банок має меншу ємність, інші не дадуть їй розрядитися швидше за їх самих, тобто в паралельному збиранні можна використовувати акумулятори з різною ємністю. Єдиний виняток — робота за великих струмів. На різних акумуляторах під навантаженням по-різному просмажується напруга, і між "підсиленим" і "слабим" акумовом почне бігти струм, а цього нам зовсім не потрібно. І те саме стосується заряджання. Можна абсолютно спокійно заряджати різні за ємністю акумулятори в паралелі, тобто балансування не потрібне, збирання буде сама себе балансувати.

В обох розглянутих випадках потрібно дотримуватися струму заряджання та розряджання. Струм заряджання для Li-Io не має перевищувати половини ємності акумулятора в амперах (акумулятор на 1000 mah — заряджаємо 0.5 А, акумулятор 2 Ah, заряджаємо 1 А). Максимальний струм розряджання зазвичай вказаний у датітті (ТТХ) акумулятора. Наприклад: ноутбучні 18650 й акуми від смартфонів не можна тягаряти струмом, що перевищує 2 ємності акумулятора в Амперах (примір: акум на 2500 mah, отже, максимум із нього потрібно брати 2.5*2 = 5 Ампер). Але є високотокові акумулятори, де струм розряду явно вказаний у характеристиках.

Проміжним варіантом є перемикання акумуляторів із послідовного з'єднання в паралельне (для заряджання), що докладно розглянуте в відеоролику нижче, а всі схеми та посилання на перемикачі

Особливості заряджання китайськими модулями

Стандартний зарядно-захисний модуль за 20 рублів для літієвого акумулятора позиціюється продавцем як модуль для однієї банки 18650. Може й заряджати будь-який літієвий акумулятор незалежно від форми, розміру та місткості до правильної напруги 4,2 вольти (напруга повністю зарядженого акумулятора, під зав'язку). Навіть якщо це величезний літієвий пакет на 8000mah (зрозуміється йдеться про одну комірку на 3,6-3,7v). Модуль дає зарядний струм 1 ампер, це означає, що ним можна без побоювання заряджати будь-який акумулятор ємністю від 2000mah і вище (2Ah, отже, зарядний струм — половина ємності, 1 А) і відповідно час заряджання в годиннику буде рівною ємності акумулятора в амперах (Насправді трохи більше, півтора-два години на кожні 1000mah). До речі, акумулятор можна під'єднувати до навантаження вже під час заряджання.

Важливо! Якщо ви хочете заряджати акумулятор меншої ємності (наприклад одну стару банку на 900mah або крихітний літієвий пакетик на 230mah), то зарядний струм 1 А це багато, його треба зменшити. Це робиться заміною резизора R3 на модулі згідно з прикладеною таблицею. Резистор необов'язково smd, підійде найзвичайніший. Нагадування, що зарядний струм має становити половину від ємності акумулятора (або менше, не страшно).

Але якщо продавець говорить, що цей модуль для однієї банки 18650, чи можна їм заряджати дві банки? Або три? Що, якщо потрібно зібрати ємний павербанк із декількох акумуляторів?  МОЖНА! Всі літієві акумулятори можна під'єднувати паралельно (всі плюси до плюсів, всі мінуси до мінусів) ВНЕ ЗАВІСТИ ВІД ЄМЕКОСТІ. Спаяні паралельно акумулятори зберігають робочу напругу 4,2v, а їх ємність складається. Навіть якщо ви берете одну банку на 3400mah, а другу на 900 — вийде 4300. Акумулятори працюватимуть як одне ціле та розряджатимуться пропорційною своїй ємності.

Напруга в ПАРАЛЬній збірці ВСЕДИНА НАЙСТРІШЕ НА ВСІХ АКУМУЛЯТОРАХ! І жоден акумулятор фізично не може розрядитися в складанні раніше за інших, тут працює принцип сполучних судин. Ті, хто стверджують зворотне та кажуть, що акумулятори з меншою ємністю розрядяться швидше та помруть — плутають із ПІСЛЯДОВАним збиранням, плюйте ним в обличчя.

Важливо! Перед під'єднанням один до одного всі акумулятори мають мати приблизно однакову напругу, щоб у момент спаювання між ними не потекли рівні струми, вони можуть бути дуже великими. Тому найкраще перед складанням просто зарядити кожен акумулятор окремо. Зрозуміло, час заряджання всієї збірки збільшуватиметься, раз ви використовуєте той самий модуль на 1 А. Але можна спаалелелити два модулі, отримавши зарядний струм до 2 А (якщо ваш зарядний пристрій може стільки дати). Для цього потрібно з'єднати перемичками всі аналогічні клеми модулі (крім Out- і B+, вони продубльовані на платах іншими п'ятаками, вже й так виявляться з'єднаними). Або можна купити модуль, на якому мікросхеми вже стоять у паралельно. Цей модуль здатний заряджати струмом у 3 Ампери.

нейрон за зовсім очевидні речі, але люди, як і раніше, плутають, тому доведеться обговорити різницю між паралельним і послідовним з'єднанням.

ПАРАЛЕЛЬНЕ з'єднання (всі плюси до плюсів, всі мінуси до мінусів) зберігає напругу акумулятора 4,2 вольта, але збільшує ємність, складаючи всі ємності разом. У всіх павербанках застосовується паралельне з'єднання декількох акумуляторів. Таке збирання, як і раніше, може заряджатися від USB і підвищувальним перетворювачем напруга піднімається до вихідних 5v.

ПОСЛЕДОВАТЕЛЬНОЕ з'єднання (кожен плюс до мінуса подальшого акумулятора) дає кратне збільшення напруги однієї зарядженої банки 4,2в (2s — 8,4в, 3s — 12,6в тощо), але ємність залишається перетяжкою. Якщо використовуються три акумулятори на 2000mah, то ємність збирання — 2000 mah.

Важливо! Вважається, що для послідовного складання суто обов'язково потрібно використовувати тільки акумулятори однакової ємності. Насправді це не так. Можна використовувати різні, але тоді ємність батареї визначатиметься НАИМІНЬШОЮ ємністю в складанні. Складайте 3000+3000+800 — отримуєте складку на 800 mah. Тоді специ починають кукарегати, що тоді менш ємний акумулятор швидше розряджатиметься й втомиться. А це неважливо! Головне і дійсно священне правило — для послідовного складання завжди й обов'язково потрібно використовувати плату захисту BMS на потрібну кількість банок. Вона визначатиме напругу на кожній комірці та вимкне всю зборку, якщо якась розрядиться першою. У разі з банкою на 800 вона й розрядиться, БМС вимкне навантаження від батареї, розряд зупиниться й залишковий заряд по 2200mah на інших банках уже не матиме значення — потрібно заряджатися.

Плата BMS, на відміну від одинарного зарядного модуля, НЕ ЯВЛЯЄТЬСЯ ЗАРЯДНИМ СТРУКОМ послідовного збирання. Для заряджання потрібне налаштоване джерело потрібної напруги та струму. Про це Гайвер створив відео, тому не витрачайте час, подивіться його, там про це максимально досконально.

Заряджання декількох АКБ

Насправді за деяких допущень — можна. Для якихось саморобок зарекомендувала себе схема з використанням одинарних модулів, з'єднаних також послідовно, але для КОЖнього модуля потрібен СВІЙ ВІДДЕЛЬНИЙ ВИМОГИ. Якщо заряджаєте 3s — берете три телефонні зарядки та під'єднуєте кожну до одного модуля. Під час використання одного джерела — коротке замикання за живленням, нічого не працює. Така система також працює і як захист збирання (але модулі здатні віддавати не більш ніж 3 ампер) Або ж просто заряджайте збирання побанчно, під'єднуючи модуль до кожного акумулятора до повного заряду.

Для шурупокрутів на 12-14 вольтів підходить складка з трьох банок. На 16-18в — 4 банки. Краще відразу брати плату захисту на 20-30 А й зарядний пристрій на потрібну напругу (старе для кадмієвих акумуляторів не підійде!) Зарядні пристрої у формі звичайних зарядних блоків живлення теж є в Китаю. Усі BMS і зарядники розміщені тут https://alexgyver.ru/18650/

Індикатор зарядженості акумулятора

Теж тривала проблема — хоча б приблизно знати, скільки відсотків заряду залишається на акумуляторі, щоб він не розрядився в найвідповідальніший момент.

Для паралельних конструкцій на 4,2 вольта найбільш очевидне рішення буде відразу придбати готову плату павербанка, на якій уже є дисплей, що показує процентні заряди. Ці процентні не суперточні, але все ж допомагають. Ціна питання приблизно 150-200руб, всі представлені на сайті Гайвера. Навіть якщо ви збираєте не павербанк а щось інше, плата ця досить дешева та невелика, щоб розмістити її в саморобці. Плюс вона вже має функцію заряду та захисту акумуляторів. Є готові мініатюрні індикатори на одну або кілька банок, 90-100р https://alexgyver.ru/18650/

Ну а найдешевшим і народним методом є використання перетворювача МТ3608 (30 руб.), налаштованого на 5-5,1v. Власне, якщо ви робите павербанк на будь-якому перетворювачі на 5 вольтів, то навіть не потрібно нічого докуповувати. Доопрацювання полягає у встановленні червоного або зеленого світлодіода (інші кольори працюватимуть на іншому вихідний напрузі, від 6в і вище) через струмокогранжувальний резистор 200-500ом між вихідною плюсовою клемою (це буде плюс) і вхідною плюсовою (для світлодіода це вийде мінус). Ви не помилилися, між двома плюсами! Річ у тім, що під час роботи перетворювача між плюсами створюється різниця напруги, +4,2 і +5в дають між собою напругу 0,8в. У разі розряджання акумулятора його напруга падатиме, а вихідна з перетворювача завжди стабільна, отже, різниця збільшуватиметься. І за напруги на банці 3,2-3, 4в різниця досягне необхідної величини, щоб запалити світлодіод — він починає показувати, що час заряджатися.

Чим вимірювати ємність акумуляторів?

Ми вже звикли до думки, що для вимірювання потрібен Аймакс b6, а він вартий грошей і для більшості радіоаматорів дуже цікавий. Але є спосіб заміряти ємність 1-2-3банкового акумулятора з достатньою точністю й дешево — простий USB-тестер

У мене було два тестери — синій і білий із дротом. Білий підвищував струм на 15% (разом із ним і місткістю) а синій несуттєво занижує. Може залежить від примірника, але я все ж рекомендую синій хоча б тому, що він має таймер часу заряджання/розряджання. А в білого тільки марні комірки пам'яті, які не потрібні.

Тестер починає працювати приблизно від 2,8 в і аж до 10-15, отже, його можна живити безпосередньо від літієвого акумулятора, і він буде вважати струм і ємність. Залишається завести собі пару спідн-штекерів із виходом на голі дроти або крокодили, під'єднати акумулятор на вхід (обов'язково через захист!) а на вихід поставити навантаження. Наприклад, потужний резистор на 8-15ом (для однієї комірки та кратно більше для послідовних складок) або шматок ніхрома. Рекомендований струм розряду 300-500ma. Такий тестер дасть результат ємності з похибкою не більш ніж 5%. Для надійності можете в ланцюг розряду під'єднати мультиметр у режимі амперметра та порівняти реальний струм у показником тестера, щоб на майбутнє знати, чи є в нього відхилення і скільки. З такою поправкою в голові точність буде та ж у Аймакса. Коли акумулятор розрядиться до висікання й захист його вимкне, тестер запам'ятає результат. Залишиться увімкнути його будь-яким іншим джерелом живлення, щоб подивитися.

Мій примірник тестера дав мені результати ємності, які повністю до 10-20mah збіглися з дослідженнями серйозного дядька, який використовував для цієї ж марки акумулятора техніку на десятки тисяч рублів. А ще світлин такого процесу вистачає як доказ для повернення вартості акумулятора 2s з нечесною ємністю =)

Нові модулі

Т55000, оновлена плата для заряду літій-іонних і літій-залізо-фосфатних акумуляторів (нужно запаяти перемичку, щоб увімкнути режим) струмом 1-2 А (також потрібно підбирати гуматори для настроювання, але модуль реально тягне зарядний струм 2 А) і напругою живлення до 9в. Модуль має імпульсну схему, тому мало гріється, має високий ККД, що може бути важливим, наприклад, під час заряджання акумулятора від сонячних батарей.

Т55100, модуль для заряду послідовного складання 2s (потрібно запаяти перемичку), також має імпульсну схему (майже не гріється), на вхід потрібно подавати напругу від 9 до 15-19в. З огляду на опис продавця зарядний струм також можна підняти до 2 А.
