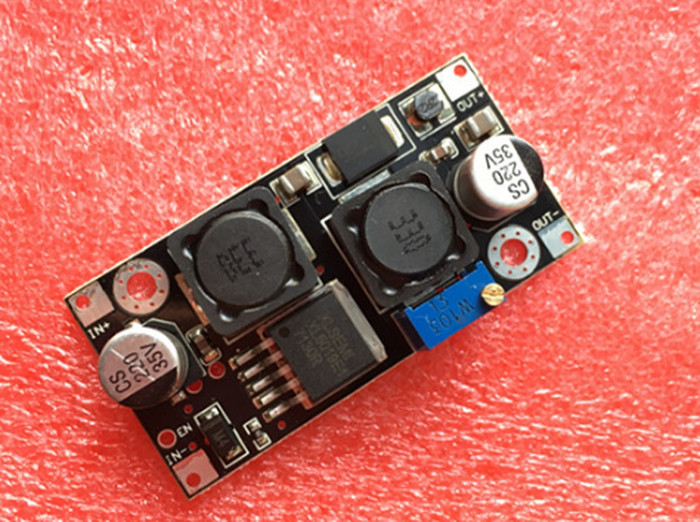

XL6019 Підвищувальний знижувальний Імпульсний DC-DC перетворювач від 5-32 В до 1,25-35 В, до 3 А

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

• За замовчуванням ми не телефонуємо, а відсилаєм листа на Viber або Email.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
• Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
• Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
• Ваші запитання так само пишіть на Email з вказанням посилання на товар.
•
• При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
  Відправлення відбуваються по першій можливості з вівторка по неділю.
• Після покупки, покупець першим виходить на зв'язок.
• Ціна за 1 штуку

Характеристики:

• Номінальна вхідна напруга: постійна 5,0 — 32,0 В;
• Максимальна вхідна напруга: постійна 36,0 В;
• Діапазон регулювання вихідної напруги: постійне 1,25 — 35,0 В;
• Максимальний струм навантаження: 3,0 А;
• Обмеження робочого струму навантаження: 4,0 А;
• Частота перемикання: 400 кГц;
• Пульсація вихідної напруги: <50 мВ;
• Нестабільність вихідної напруги: <2,5%;
• ККД: до 94% ;
• Робоча температура: -45°C — +85°C;
• Захист за перегріванням: 125°C;
• Розміри: 48 х 25 х 14 мм
• Вага: 24 г

Підвищувальний конвертер постійної напруги використовується для регулювання вхідної напруги в ланцюгу. Його можна використовувати в нескладних проєктах на мікроконтролерах.

У використанні перетворювач досить простий. Необхідно під'єднати джерело напруження до входів конвертера, потім під'єднати потрібний пристрій до виходів і подати живлення. Після настроювання перетворювача можна братися до роботи. Керування конвертера здійснюється за допомогою настройкового резистора, який розміщений на корпусі пристрою. Завдяки йому можна змінювати значення вихідної напруги.

Для під'єднання вхідної напруги конвертер має дві клеми, до яких за допомогою паяння приєднується джерело вхідної напруги. Позначення клем IN+, IN-.

Для під'єднання пристроїв до виходу конвертера передбачено дві  клеми, до яких за допомогою паяння, приєднується споживач вихідної напруги. Позначення контактів OUT+, OUT-.

Внимание! Модуль не має захисту від короткого замикання в навантаженні та від зворотної полярності тому встановіть запобіжник або захист від короткого замикання та дотримуйтеся полярності під'єднання

Регулювання струму здійснювати тільки через реальне навантаження, під'єднавши амперметр послідовно з навантаженням.

Застосовується XL6009 підвищувальний — знижувальний перетворювач 1,25 — 35 В:

• в автомобільних адаптерах для ноутбуків;
• в автомобільних і промислових пристроях, що вимагають напруження вище від рівня напруги мережі живлення;
• у портативній електроніці;
• незамінний у сонячних фотоелектричних системах, системах, що використовують енергію вітру, та інших застосунках, де є нестабільність напруги.
