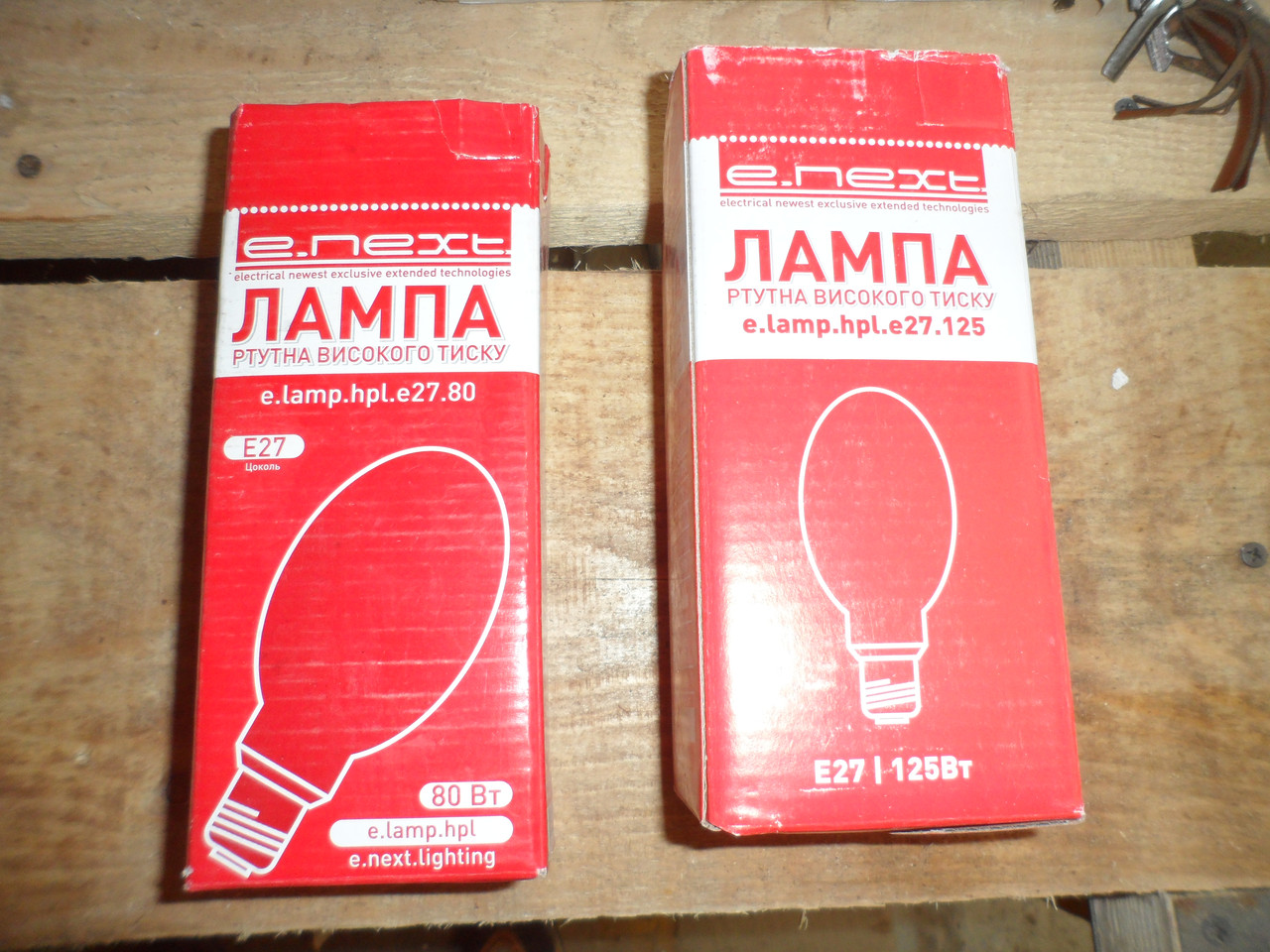

• Артикул:l0460002
• Потужність, Вт:125
• Тип цоколя:Е27
• Світловий потік, Лм:6 300
• Номінальний термін роботи, години:12 000
• Колірна температура, К:4 500
• А, мм:165
• d1, мм:76
• Форм - фактор:Элипсоидная
• Діммірованіе:Немає
• Розсіювач:Скло
• Індекс передачі кольору, Ra:Ra 42
• Робоче положення:Універсальне





Лампи ДРЛ - застосування
Дугова Ртутна Лампа (Лампа ДРЛ) — є дугової ртутної люминофорной лампою високого тиску. Широко застосовуються для загального освітлення об'ємних територій (вулиці, заводські цехи, майданчики і так далі), де немає жорстких вимог до передачі кольору, але при цьому потрібна велика світловіддача. Лампи ДРЛ мають потужністю від 50 до 2000 Вт. Вони розраховані на роботу в електромережах з змінним струмом і напругою живлення 220 Вольт (стандартна частота 50 Герц). Лампа ДРЛ потребує пускорегулирующим пристрої (дросель).

Лампи ДРЛ – принцип дії
На цю лампу подається змінна мережеве напруга. Воно направляється основному та додатковому електродів, які розташовані з одного боку пальника і на таку ж пару електродів, розташованих на іншому боці кварцової пальника. Наступним місцем (проміжком), де зосереджується електрична напруга, це проміжок між основними електродами пальники, які розташовуються на протилежних її боках.
Саме відстань між головними й додатковими електродами мало. Це дає можливість легко іонізувати цей проміжок газу, подавши на нього певну величину напруги. Струм, який виникає після пробою на даній ділянці, обмежується електричним опором. Воно знаходиться в електричної ланцюга додаткових електродів стоїть перед входом провідників в сам пальник. Як тільки на кінцях пальника почалася іонізація, розряд поступово переходить на ділянку між основними електродами кварцової пальника. Це дає подальше горіння лампи ДРЛ.

Лампи ДРЛ – особливості
На максимальний режим свого горіння лампа ДРЛ виходить після 7 хвилин. Це відбувається з-за того, що не розігрітому стані ртуть (в кварцовою пальнику) перебуває у вигляді крапельки або нальоту на стінках скляної колби. Після пуску, під дією температури, ртуть випаровується, і поступово покращується розряд між робочими електродами. Як тільки вся наявна ртуть перейде в газоподібний стан, лампа ДРЛ виходить на свій номінальний режим роботи.
Повторне включення лампи ДРЛ не відбудеться до тих пір, поки вона повністю не охолоне.
Лампа ДРЛ вельми чутлива до температури. Тому вона потребує зовнішньої скляній колбі. Дана колба має дві функції: служить перепоною між зовнішнім середовищем і пальником, тим самим перешкоджаючи охолодження пальника, а також, оскільки при внутрішньому розряді випускається не весь видимий спектр (тільки зелений колір і ультрафіолет), то люмінофор, що знаходиться на внутрішній стороні зовнішньої колби, перетворює ультрафіолет в спектр червоного світіння. Це дозволяє об'єднати кольору в біле світіння лампи ДРЛ.

Лампи ДРЛ – пристрій
Дугова ртутна лампа (ДРЛ) складається з трьох основних функціональних частин: цоколь, кварцова пальник і скляна колба.



» Цоколь призначений для прийому електроенергії з мережі, по засобам з'єднання контактів лампи (один з яких різьбовий, а другий — точковий) з контактами патрона, після чого відбувається передача змінного струму безпосередньо на електроди самої пальника лампи ДРЛ.

» Кварцова пальник є основною функціональною частиною лампи ДРЛ. Вона являє собою кварцову колбу, в якій з боків розташовуються по 2 електрода. Два з них основні та два додаткові. Простір пальника заповнено інертним газом «аргону» (для ізоляції теплообміну між пальником і середовищем) і крапелькою ртуті.

» Скляна колба — це зовнішню частину лампи. Всередині неї поміщена кварцова пальник, до якої від контактного цоколя підходять провідники. З колби викачують повітря і закачують в ній азот. І ще один важливий елемент, що знаходиться в скляній колбі, це 2 обмежують опору (приєднані до додаткових електродів). Зовнішня скляна колба з внутрішньої сторони покрита люмінофором.

Підключення до електромережі чотирьох електродної лампи здійснюється через дросель. Дросель підбирається у відповідності з потужністю лампи ДРЛ. Роль дроселя — обмежувати струм, що живить лампу. Якщо включити лампу без дроселя, то вона моментально згорить, оскільки через неї пройде занадто великий електрострум. В схему підключення бажано додати конденсатор (не електролітичний). Він буде впливати на реактивну потужність, а це заощадить електроенергію в два рази.



Дросель ДРЛ-125 (1.15 А) = конденсатор 12 мкф. (не менше 250 Ст.)
Дросель ДРЛ-250 (2.13 А) = конденсатор 25 мкф. (не менше 250 Ст.)
Дросель ДРЛ-400 (3.25 А) = конденсатор 32 мкф. (не менше 250 Ст.)

P. S. Лампа ДРЛ містить всередині крапельки ртуті, якщо розіб'ється кварцова колба, то пари ртуті розвіються в приміщенні на 25 м. кв. Звертайтеся з лампою ДРЛ обережно.





















ДРЛ лампи високого тиску володіють високою надійністю, гарною передачею кольору, дозволяють знизити витрати на установку і технічне обслуговування.

Ртутні люмінесцентні лампи ДРЛ

Ртутна лампа високого тиску містить пари ртуті, парціальний тиск яких під час роботи досягає 105 Па. Такі лампи володіють високою надійністю, гарною передачею кольору, дозволяють знизити витрати на установку і технічне обслуговування. Застосовуються для внутрішнього і зовнішнього освітлення.
Робота лампи практично не змінилася, за винятком деяких нюансів. По-перше для них потрібен дещо інший тип ПРА. По-друге, для розпалювання даного виду ламп потрібно 3-7 хвилин, до повного світлового потоку — 15-20 хвилин. По-третє температура пальника лампи набагато вище, тому її експлуатація практично не залежить від температури навколишнього середовища.

Маркування:

Д — дугове; Р — ртутна; Л — лампа.

Структура умовного позначення
ДРЛХ (Х) —Х:
ДРЛ — дугова ртутна з люмінофором;
X — номінальна потужність, Вт (50 — 1000);
(X) — величина червоного відносини, % (6; 8; 10; 12; 14; 15);
X — відмінна риса від базової моделі
(35; ПН підвищена надійність;
ХЛ1 кліматичне виконання і категорія розміщення).

Переваги ртутних люмінесцентних ламп ДРЛ:

широкий діапазон потужностей;
— достатній рівень світлової віддачі до 60 Лм/Вт);
— великий термін служби (12000 і більше);

Пристрій. ртутних люмінесцентних ламп ДРЛ

Люмінесцентна ртутна лампа ДРЛ складається з скляного балона, забезпеченого різьбовим цоколем. В центрі балона укріплена ртутно-кварцова або керамічний пальник (трубка) 3, заповнена аргоном з добавкою краплі ртуті 6. Чотирьох електродні лампи мають головні катоди 1 і додаткові електроди 2, розташовані поряд з головними катодами і підключені до катода протилежної полярності через додатковий вугільний резистор 5. Додаткові електроди, полегшують запалювання лампи і роблять її роботу більш стабільною.

Принцип дії

При подачі напруги на лампу ДРЛ спостерігається великий пусковий струм (до 2,5 I ном), близько розташованим між головним катодом і додатковим електродом зворотної полярності на обох кінцях пальника починається іонізація газу. Коли ступінь іонізації досягає певного значення, розряд переходить на ділянку між головними катодами, так як вони включені в ланцюг струму без додаткових опорів, і тому напруга між ними вище.
Стабілізація параметрів настає через 10-15 хвилин після включення (в залежності від температури навколишнього середовища — чим холодніше, тим довше буде розпалюватися лампа).
Електричний розряд в газі створює видиме блакитно-зелене і невидиме ультрафіолетове випромінювання, що викликає червонувате світіння люмінофора. Ці світіння підсумовуються, в результаті виходить яскравий світло, близький до білого.
При зміні напруги мережі на 10-15% в більшу або меншу сторону працює лампа висловлюється відповідним підвищенням або втратою світлового потоку на 25-30%. При напрузі менше 80% мережевого лампа може не запалитися, а в палаючому стані згаснути.
При горінні лампа сильно нагрівається. Зважаючи на особливості, лампа ДРЛ після вимикання повинна охолонути перед таким включенням, повторне включення лампи можливо лише після її охолодження (10-15 хвилин).

Схема включення лампи ДРЛ :

Включення ламп в мережу здійснюється за допомогою ПРА (пуску — регулюючої апаратури). У звичайних умовах послідовно з лампою включається дросель, при дуже низьких температурах (нижче -25°C) в схему вводиться автотрансформатор.

EL-лампа, LL-дросель, C-конденсатор.

EL-лампа, Т— трансформатор, C-конденсатор.

Область застосування:

— освітлення проспектів, площ і автострад;
— освітлення автомобільних стоянок, залізничних платформ, перони, підземних транспортних тунелів та пішохідних переходів;
— загальне освітлення промислових приміщень з високими стелями;
— архітектурне освітлення в поєднанні з іншими джерелами світла;
— освітлення перехресть з інтенсивним транспортним рухом.
Основними споживачами цієї продукції є міськсвітла, облавтодори і залізні дороги, великі металургійні та інші комбінати, підприємства
В даний час лампи ДРЛ витісняються лампами типу ДНАЗ, ДНАТ. Останні ми можемо спостерігати на будь-якій вулиці міста — вони характеризуються помаранчевим світлом. Але про це на сторінках сайту по лампи ДНАЗ, ДНАТ, ДНАД.







Лампа ДРЛ як бактерицидна



Лампа ДРЛ - (дугова ртутна з люмінофором)





Принцип роботи:
В тугоплавкої кварцовою трубці, при подачі напруги до лампи відбувається розряд, іонізація газу аргону з додаванням краплі ртуті. Розряд відбувається між близько розташованими електродами, між робочим електродом (катодів) і додатковим електродом, підключеним через додатковий опір.

Коли ступінь іонізації досягає критичного значення, опір газу зменшується і розряд переходить на робочі електроди, розташовані навпроти один одного, так як додаткові електроди підключені через опір і напруга на них менше ніж на робочих електродах.

Спектр випромінювання складається з ультрафіолетового, синього, зеленого, видимого світла. Шар люмінофора на зовнішній колбі лампи перетворює ультрафіолетовий спектр випромінювання у видиме світло близько до білого.

Процес разів згоряння лампи ДРЛ після включення тривати близько семи хвилин, зникнення напруги призводить до погасанию лампи. Гарячу запалити лампу неможливо, необхідно повне охолодження лампи.

Перевагами ламп ДРЛ є:

- висока світлова віддача (до 60 лм/Вт)
- компактність, при високій одиничної потужності
- здатність працювати при мінусовій температурі
- тривалий термін служби (близько 15 тис. годин)

Недоліки:

- низька передача кольору
- пульсація світлового потоку
- критичність до коливань напруги мережі



Для чого в лампи ДРЛ дросель? Схема підключення лампи ДРЛ

З - конденсатор.
ПР - плавка вставка.
L - дросель.
EL - лампа ДРЛ.

Дросель слугує для обмеження струму в лампі.
Що станеться, якщо підключити лампу безпосередньо,
без дроселя - лампа миттєво згорить, відбудеться коротке замикання в колбі.




Дросель



Лампу ДРЛ можна використовувати, як джерело ультрафіолетового світла для знезараження приміщень, овочевих ям тощо...

Якщо обережно розбити лампу, то побачимо в нутрії кварцову колбу. При розряді струму в лампі виділяється велика кількість тепла та ультрафіолетового світла. Цю частину лампи можна використовувати, як джерело ультрафіолетового світла.

Та трохи не забув - лампа містить крапельки ртуті, в кварцовою колбі якщо вона розіб'ється, то пари ртуті поширяться в приміщенні на 25м³. Тому ставтеся до лампи обережно, щоб не надихатися ртутними випарами.

Не забувайте, що електрики немає кольору, запаху, його не видно.
ДОТРИМУЙТЕСЬ ЗАХОДІВ БЕЗПЕКИ!.
