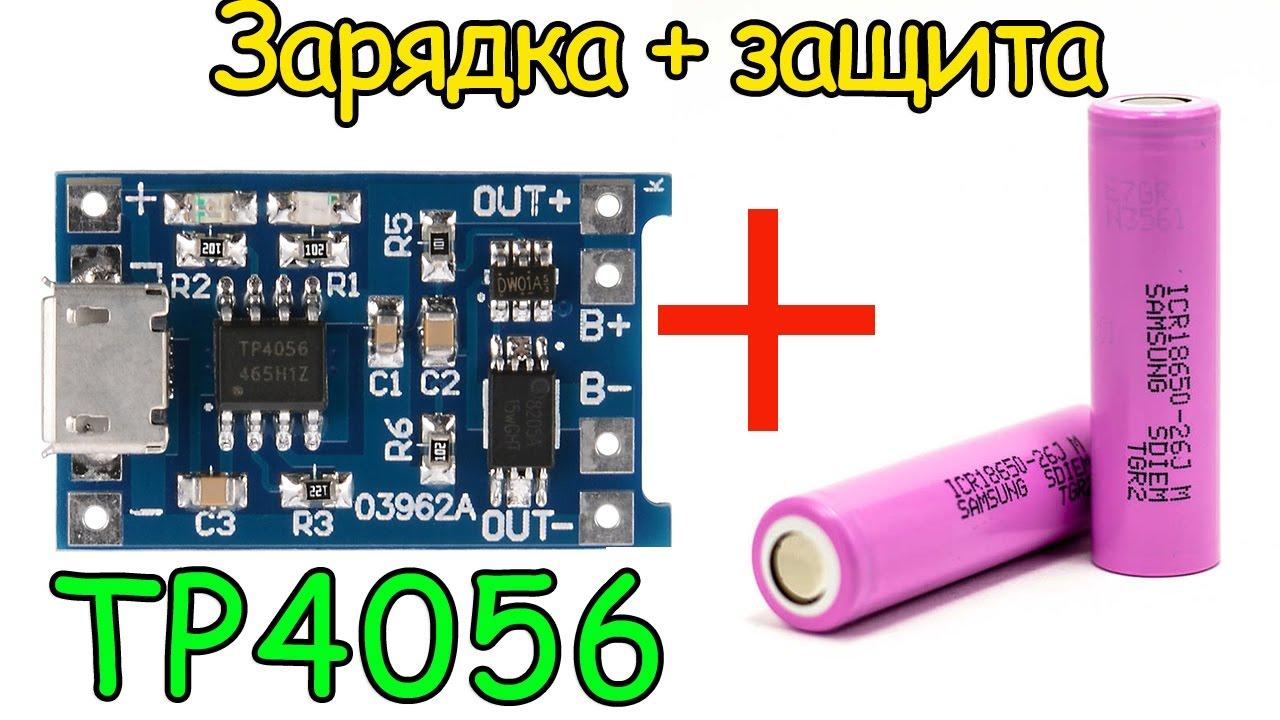

TP4056 з захистом від перерозряду, перевантаження і КЗ Модуль заряду Li-ion 18650 АКБ, Micro USB

Дана плата є модулем зарядки акумуляторів Li-ion напругою 3,7 із захистом і без неї, оскільки на самій платі є контрроллер кретического розряду батареї це В 2,5 при досягненні якого автоматично відключиться нагруска і захисту по струму від споживача не більше 3 А.
Модуль перетворює будь-джерело постійної напруги 4,5-5,5 В і струмом 1А в повноцінне ЗУ.
Плата зібрана на спец.мікросхемі TP4056 має індикацію процесу зарядки і сама вимикає акумулятор при досягненні напруги на ньому 4,2 Ст.
У момент заряду світиться червоний світлодіод, показано на 2-й фотці, коли батарея повністю заряджена засвітиться синій світлодіод.

Процес зарядки акумулятора ідентичний зарядки мобільного телефону, яскраві світлодіоди сповіщають про закінчення зарядки акумулятора.
Модуль підходить для зарядки Літій-Іонних і Літій-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 В. Будь то акумулятори від мобільного телефону або батареї типорозміру 18650 які застосовуються в батареях для ноутбуків і часто бувають без свого "захисту" з цією платою все це легко вирішується.

Подати напругу на пристрій можна двома способами: через роз'єм, мікро USB, або шляхом пайки проводів, минаючи роз'єм мікро-USB.
Акумулятор підключається до B+, B-, а нагруска, споживач, до OUT+, OUT-. На другій фотографії показано як це виглядає.
УВАГА! В модулі немає захисту від неправельного підключення (полюса +, -) до акумулятора і входу дотримуйтесь полярності.

Характеристики:
Вхідна напруга: постійне 4,5 - 5,5 В
Напруга повного заряду: 4,0 - 4,1 В
Напруга повного розряду: 2,9 - 3,1 В
Захисту:
Поріг захисту від перезаряду: 4,2 - 4,3 В
Поріг захисту від перерозряду: 2,3 - 2,5 В
Поріг захисту по струму розряду: 3,0 А.

Модуль зарядного пристрою з захистом для li-ion на TP4056

Плата містить контролер заряду Li-Ion акумуляторів TP4056. Мікросхема має індикацію процесу заряду і сама вимикає акумулятор при досягненні напруги на ньому 4,2 Ст. В момент заряду світиться червоний світлодіод, коли батарея повністю заряджена засвітиться зелений світлодіод, червоний при цьому згасне.
Модуль підходить для зарядки Літій-Іонних і Літій-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 В. Будь то акумулятори від мобільного телефону або батареї типорозміру 18650 які застосовуються в батареях для ноутбуків. Подати напругу на пристрій можна двома способами: через роз'єм mini/micro USB, або шляхом пайки проводів, минаючи роз'єм.
Відміну від більш дешевого зарядного модуля: на цій платі додатково стоїть мікросхема захисту DW01-P яка забезпечує захист від перезаряду, захист від перерозряду, захист від струмового перевантаження і короткого замикання.
Для визначення оптимального струму зарядки виробник дає таку залежність: Ток_зарядки=0,37*Емкость_батареи, наприклад, для зарядки батареї ємністю 1000 маг досить 370 мА струму зарядки.
В процесі зарядки мікросхема може нагріватися до 60 °C. Це є нормальним.



• метод заряду: лінійний;
• струм зарядки: 1 А (регульований);
• метод регулювання струму зарядки: заміна токозадающего резистора;
• точність вихідної напруги: 1,5%;
• вхідна напруга: від 4,5 до 5,5 В, постійне;
• напруга автоматичного заряджання акумулятора: 4,2 В;
• захист від перезаряду: є;
• поріг спрацьовування: 4.30±0.050 В;
• захист від перерозряду: є;
• поріг спрацьовування: 2.40±0.100 В;
• захист від перевантаження по струму (коротке замикання): є;
• поріг спрацьовування: 2.0 А;
• відновлення ланцюга після спрацювання захисту: автоматичне;
• захист від неправильного підключення входу і акумулятора: відсутня;
• індикатори: червоний - "Зарядка", зелений (блакитний) - "Повний заряд";
• основний вхідний інтерфейс: microUSB;

Розмір: 25 * 19 * 5 мм
