Ця модель є до укомплектованої вольтметром амперметром

коректні показники знімаються при підключенні навантаження з самого вольтметра/амперметра

проводів двухпиновых до нього немає у продажу

при запитке від самої плати зазвичай відображаються не коректне значення вимірів

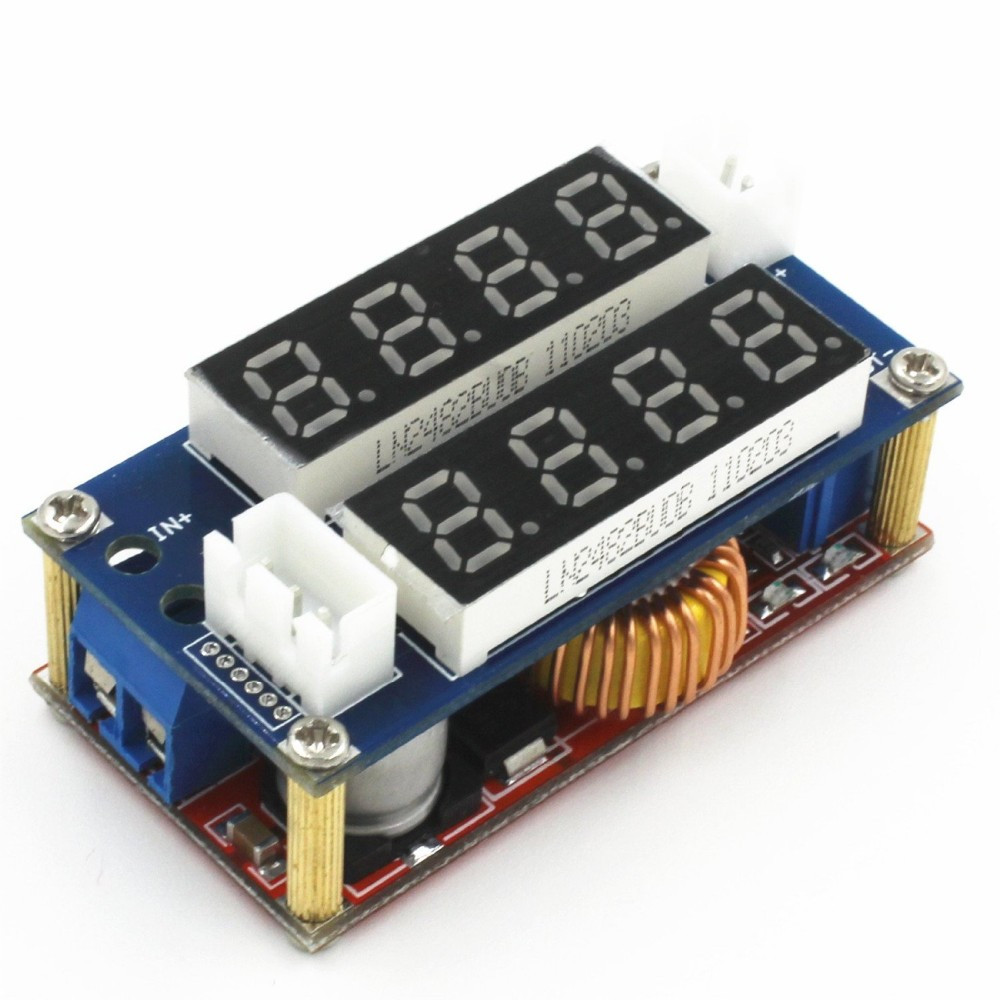

На верхній стороні корпусу конвертера є два LED дисплея. Верхній – вольтметр, нижній – амперметр. Обидва з яскраво червоним підсвічуванням. Обидва дисплея LED розраховані на один літерний і три цифрових символу.
Конвертер оснащений світлодіодною індикацією. З боку змінних резисторів є червоний світлодіод – він горить, коли використовується фаза CC (Constant Current). Із зворотного боку є два світлодіоди – синій і червоний. Синій світлодіод горить, коли використовується функція CC (струм стабілізації). Червоний, коли використовується функція CV (напруга стабілізації). Функції CC/CV (Constant Current/ Constant Voltage) дуже корисні, оскільки в будь-який момент часу при будь припустимою навантаженні струм і/або напруження будуть стабільними. Також є можливість передавати дані про струмі й напрузі на мікроконтролер з допомогою послідовного порту, який знаходиться зліва від цифрового амперметра.
Управління знижувальним конвертером здійснюється за допомогою змінних резисторів, що знаходиться на корпусі пристрою. З їх допомогою можна змінювати значення вихідного струму та напруги.

На знижувальному конвертері є дві клемних колодки і один послідовний інтерфейс для підключення вхідного напруги, для підключення якого пристрою до виходу конвертера, для передачі даних про струмі й напрузі на контролер:

- для підключення вхідного напруги має дві клеми-затиску, до яких приєднується джерело вхідної напруги. Позначення контактів IN+, IN-;
- для підключення, якого пристрою до виходу конвертора є клеми-затискачі, до яких приєднується споживач вихідної напруги. Позначення контактів OUT+, OUT-;
- послідовний інтерфейс (Serial) може використовуватися для передачі даних про струмі й напрузі на контролер. Позначення контактів GND, RXD, TXD.

ПОНИЖУЮЧИЙ ПЕРЕТВОРЮВАЧ З РЕГУЛЮВАННЯМ XL4005E1 5A 5-32 до 0.8-30 CC/CV/LED

Пристрій зібрано на монолітному імпульсному знижувальному перетворювачі напруги XL4005 з частотою перемикання 300кГц. Регулювання вихідної напруги і вихідного струму виробляється з допомогою високоточних потенціометрів. На платі є індикація режиму стабілізації струму. DC-DC перетворювач ідеальне рішення для харчування схем з великим падінням напруги (різницею між вхідним і стабилизируемым напругою). На відміну від класичних стабілізаторів напруги практично не виділяє тепло, має низький струм споживання.

При питании нагрузки рабочим током более 2А или чрезмерном перегреве контроллера ШИМ необходимо установить радиатор сверху на микросхему или плату модуля на радиатор, соблюдая изоляцию токопроводящих частей от устанавливаемого теплоотвода. Входное напряжение соблюдая полярность "+" и "-" подаётся на "IN", выходное напряжение снимается с выхода "OUT". Устройство предназначено для питания светодиодов, заряда аккумуляторов, схем питания электронной аппаратуры, где требуется стабилизация тока.

Соблюдайте полярность устройства при подключении!

 Технические характеристики

Входное напряжение : 5-32 В

Вихідна напруга: 0.8-30 плавно регулюється

Вихідний струм: регулюється, максимально 5 A

Мінімальний крок регулювання: 0.6 В

Вихідна потужність максимальна 75 Вт

Робоча температура: від -40 до + 85 градусів

Робоча частота: 300 кГц

Ефективність перетворення: до 96%

Захист від перегріву: автоматично відключається вихід після перегріву

Захист від зворотної полярності: немає

Розміри модуля: 61.7х26.2мх15 мм

Вага: 25 г
