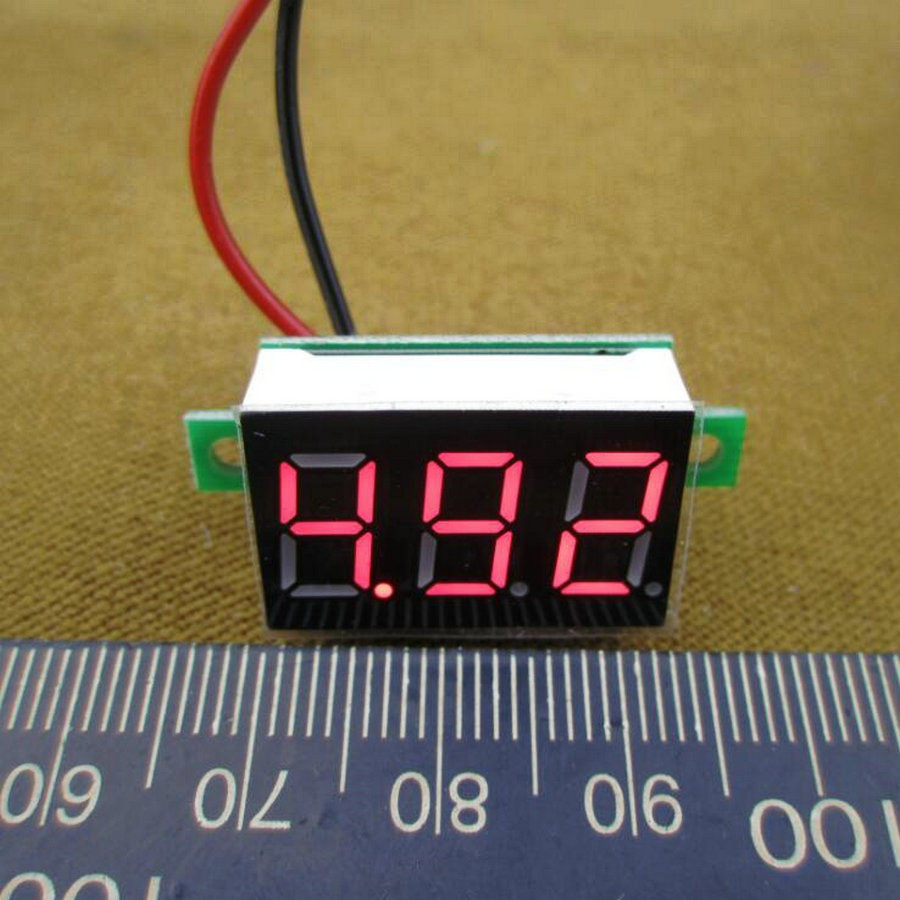

Цифровий мінівольтметр 4,5-30v DC 4,5-30 В (0-30B)
66 ₴
Мінімальна сума замовлення на сайті — 500 грн
- Немає в наявності
Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).
Ми раді вітати Вас у інтернет магазині cv-svet.com.ua
Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:
- За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
- Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
- Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
- Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
- Ваші запитання так само пишіть на Email з вказанням посилання на товар.
- При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
Відправлення відбуваються по першій можливості з вівторка по неділю. - Після покупки, покупець першим виходить на зв'язок.
- Ціна за 1 штуку
Точність автоматичного налаштування, коли менш ніж 10 В з точністю до 0.01 В, понад 10 В точністю до 0.1 В
Немає потреби в додатковому харчуванні
Технічні характеристики:
Колір дисплея: червоний
Два дроти Діапазон вимірювання: DC 4.5-30 В
Макс. Вхідна напруга: DC 30 В (вище, ніж напруга, має ризик вийти з ладу)
Допустима похибка: 1% (±1 цифра)
Режим відтворення: три цифри 0.36 "LED
Розмір: 21.5x13x8 мм (L * W * H)
Швидкість оновлення: приблизно 200 мс
Робоча температура: -10°c ~ + 65°c
Довжина провода: 15 см
Вага нетто: 5 г приблизно
Це важливо!
Під час під'єднання модуля дотримуйтеся полярності!
Переділка вольтметра з AliExpress в амперметр.
Заказав собі пару цифрових мінівольтметрів. Пришли за місяць у пухирці та антистатичних пакетах. Перевірив усі робочі загалом усе нормально. Мені були потрібні невеликі розміри корпусу вольтметра для виготовлення вимірювального міністінду.
Технічні характеристики від продавця:
Колір дисплея: червоний
Два дроти діапазон вимірювання: DC 4.7 ~ 32 В
Робочий струм: <23ма
Робоча температура: -10с+65c
Два дроти зв'язку, зі зворотної полярності захисту
Розмір: 21.5x13x8 мм (l * W * h)
Швидкість: приблизно 200 мс/час
Режим відтворення: три цифри
Під час тестування світлодіодів, драйверів до них та інших саморобок необхідно вимірювати в реальному часі напругу та силу струму на навантаженні. Зазвичай, мені треба під'єднувати два мультиметри, щоб на столі зменшити кількість дротів вирішив зробити з цих мінівольтметрів стенд. Можна було звичайно пограти з роздільником на вході контролера, але не хотілося випалювати світлодіодний індикатор. У цій конструкції мікросхема та всі елементи розташовані під ним. Вирішив зробити як є. Вставив у комутаційну коробку КС-8 для слаботочних систем ці вольтметри.
Попередньо випаляв перемичку між вимірювальним контактом і плюсом живлення, впив зелений дріт (вимірювальний).У принципі в такому режимі під час під'єднання стороннього джерела живлення цей вольтметр може вимірювати напругу до 99,9 В. Але завдання зараз у цьому не стояло-мне потрібно було переробити його в амперметр.
Випалюємо перемичку.
Припаваємо вимірювальний зелений дріт.
Далі мотеем із ніхрома вимірювальний шунт (у мене вийшло приблизно 2 Ома). Порівнював показання за мультиметром за однакового навантаження. І збираємо схему.
Результат мене цілком впорався. На робочому столі залишилося багато місця, знизилося кількість дротів, набагато легше стало працювати.Я не перегонаюся за премезіонною точністю, у домашніх умовах цього й не потрібно. Якщо поставити перемикач, то цей приладчик можна використовувати як у режимі вольтметра, так і амперметра, якщо використовувати один прилад.
З плюсів — непогана точність показань цього вольтметра, добре видно показання за слабкої освітленості, невеликі габарити, прийнятна ціна.
Цей стенд замінює два мультиметри.
Показання за вимкненого освітлення.
А вже куди застосувати цей приладчик — у блок живлення, зарядний пристрій або в автомобіль тощо, решайте самі залежно від ваших потреб.
Докладніше можна подивитися на відео. www.youtube.com/watch?v=Uno0-6QPG20
| Основні | |
|---|---|
| Країна виробник | Китай |
| Стан | Новий |
| Колір | Червоний |
| Користувальницькі характеристики | |
| Гарантія | гарантія від продавця |
| Технічний стан | справне |
