Газорозрядна ртутна лампа торгової марки Delux — приклад якісної ртутної лампи. Потужність лампи 1000 ватів, цоколь Е40. Колірна температура — 5000К, що відповідає холодному білому світлу.

Ртутна лампа — це джерело світла, робота якого базується на використанні випромінювання електричного розряду в парах ртуті. А оскільки на ультрафіолетове випромінювання припадає майже 40% всього випромінювання — він перетворюється на видиме світло за допомогою напиленого на внутрішній бік колби люмінофора. Ці лампи характеризуються надзвичайно високою світловидатністю, а також із їхньою допомогою знижуються витрати під час встановлення, експлуатації та технічного обслуговування в таких галузях застосування як дорожнє освітлення, освітлення ландшафтів.

Основні галузі застосування ртутних ламп — вуличні світильники, освітлення промислових об'єктів, а також сільськогосподарських і складських приміщень.

Переваги ртутних газорозрядних ламп:

1. Великий діапазон споживаних потужностей;
2. Високий рівень світловидатності (30-60 Лм/Ват);
3. Тривалий термін експлуатації (до 12 тис. годин);
4. Порівняно невеликі габарити.

Недостатки ртутних газорозрядних ламп:

1. Бідна кольоропередавання, а також те, що в спектрі їх випромінювання переважають холодні тони. Але для вуличного освітлення це не має значення;
2. Запалювання — тривалий процес для цих ламп. Те саме з перезапуском. Процес триває до 5 хвилин.

Докладніше

ДРЛ 1000 лампи високого тиску мають високу надійність, гарну кольоропередачу, дають змогу знизити витрати на встановлення й технічне обслуговування.

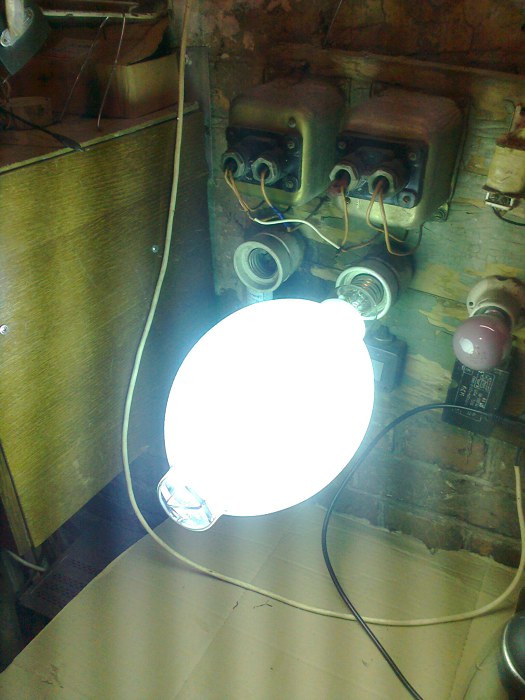

Ртутні люмінесцентні лампи ДРЛ 1000 Вт. **

Ртутна лампа високого тиску містить пари ртуті, парціальний тиск яких під час роботи досягає 105 Па. Такі лампи мають високу надійність, гарне передавання кольору, дають змогу знизити витрати на встановлення й технічне обслуговування. Застосовуються для внутрішнього та зовнішнього освітлення.
Робота лампи практично не змінилася, за винятком деяких нюансів. По-перше, для них потрібен дещо інший тип ПРА. По-друге, для розпалювання цього типу ламп буде потрібно 3-7 хвилин, до повного світлового потоку — 15-20 хвилин. По-третє, температура пальника лампи набагато вища, тому її експлуатація практично не залежить від температури довкілля.

Маркування:

Д- дугова; Р — ртутна; Л — лампа.

Структура умовного позначення
ДРЛХ (Х) —Х:
ДРЛ — дугова ртутна з люмінофором;
X — номінальна потужність, Вт (50 — 1000);
(X) — величина червоного відношення, % (6; 8; 10; 12; 14; 15);
X — відмітна риса від базової моделі
(35; ПН підвищена надійність;
ХЛ1 кліматичне виконання й категорія розміщення).

Переваги ртутних люмінесцентних ламп ДРЛ1000:

— широкий діапазон потужностей;
— достатній рівень світлової віддачі до 60 Лм/Вт);
— великий термін експлуатації (12000 і більше);

Пристрій. ртутних люмінесцентних ламп ДРЛ700

Ртутна люмінесцентна лампа ДРЛ 1000 складається зі скляного балона, забезпеченого нарізним цоколем. У центрі балона укріплена ртутно-кварцовий або керамічний пальник (трубка) 3, заповнена аргоном із додаванням краплі ртуті 6. Чотири електродні лампи мають головні катоди 1 і додаткові електроди 2, розташовані поруч із головними катодами та під'єднані до катоду протилежної полярності через додатковий вугільний резистор 5. Додаткові електроди полегшують запалювання лампи та роблять її роботу стабільнішою.

Принцип дії

У разі подавання напруги на лампу ДРЛ 1000 спостерігається великий пусковий струм (до 2,5 I ном), між близько розташованим головним катодом і додатковим електродом зворотної полярності на обох кінцях пальника починається іонізація газу. Коли ступінь іонізації досягає певного значення, розряд переходить на зону між головними катодами, позаяк вони входять до ланцюга струму без додаткових опор, і тому напруга між ними вища.
Стабілізація параметрів настає через 10-15 хвилин після увімкнення (залежно від температури довкілля — чим холодніше, тим довше розгорятиметься лампа).
Електричний розряд у газі створює видиме блакитнувато-зелене та невидиме ультрафіолетове випромінювання, що викликає червонувате світіння люмінофора. Ці світіння підсумовуються, у результаті виходить яскраве світло, близьке до білого.
У разі зміни напруги мережі на 10-15% у велику або меншу сторону робоча лампа відгукується відповідним підвищенням або втратою світлового потоку на 25-30%. За напруги менш ніж 80% мережевої лампи може не запалитися, а в стані горіння згаснути.
Під час горіння лампа сильно нагрівається. З огляду на особливості, лампа ДРЛ після вимкнення має охолонути перед наступним увімкненням, повторне ввімкнення лампи можливе лише після її охолодження (10-15 хвилин).

Схема увімкнення лампи ДРЛ 1000:

Вмикання ламп у мережу здійснюється за допомогою ПРА (пуску — регульованої апаратури). У звичайних умовах послідовно з лампою вмикається дросель, за дуже низьких температур (ниж −25 °C) у схему вводиться автотрансформатор.

EL-лампа, LL-дросель, C-конденсатор.

EL-лампа, Т-трансформатор, C-конденсатор.

Сфера застосування:

— освітлення проспектів, площ і картриджів;
— освітлення автомобільних стоянок, залізничних платформ, перонів, підземних транспортних тунелів і пішохідних переходів;
— загальне освітлення промислових приміщень із високими стелями;
— архітектурне освітлення в поєднанні з іншими джерелами світла;
— освітлення перехресть з інтенсивним транспортним рухом.
Основними споживачами цієї продукції є горсвіта, обліавтодори та залізниці, великі металургійні та інші комбінати, підприємства
Зараз лампи ДРЛ витісняються лампами типу ДНАЗ, ДНАТ. Останні ми можемо спостерігати на будь-якій вулиці міста — вони характеризуються жовтогарячим світінням. Але про це на сторінках сайту через лампи ДНАЗ, ДНАТ, ДНАД.

Технічні характеристики ртутної лампи високого тиску ДРЛ 1000

Потужність, 1000 W
Струм лампи, 16,0 A
Тип цоколя E40
Світловий потік, 58000 Lm
Светоотдача, 58 Lm/W
Колірна температура, 3800 К
Індекс передавання кольору, 42 Ra
Фітопотік, 0 мфт
Прогнозований термін експлуатації, 18 000 год

Розміри ртутної лампи високого тиску ДРЛ 1000 (6):

Довжина L, 292 мм
Діаметр D, 122 мм
Робоче положення довільне

Переваги ртутної лампи високого тиску ДРЛ 1000 (6):

Високий світловий потік;
Висока світлова видатність до 90 лм/Вт;
Покращує видимості під час туману;
Термін горіння в півтора раза більший, ніж в інших газорозрядних ламп.

Застосування ртутної лампи високого тиску ДРЛ 1000:

Вуличне освітлення
Освітлення парків садів;
Освітлення виробничих площ;
Архітектурна підсвітка;
ДРЛФ 400 — для вирощування рослин.
