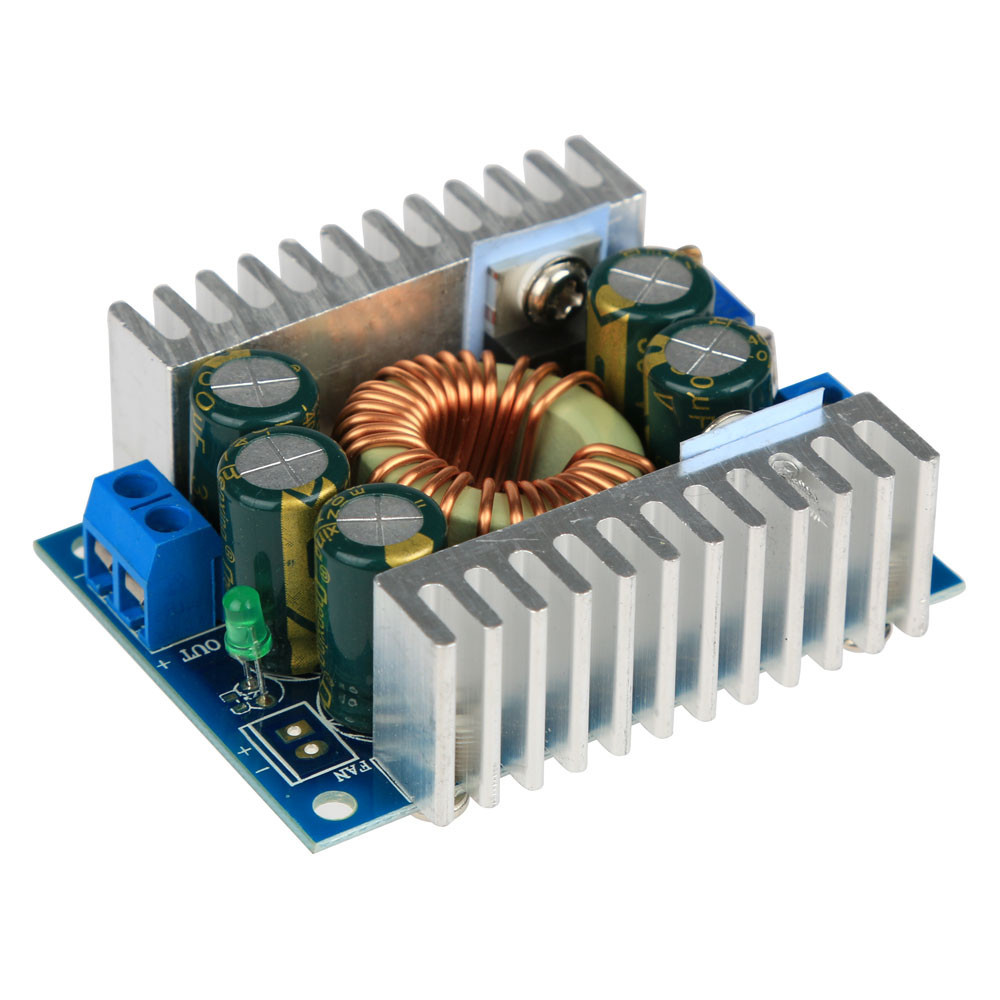

Понижувальний регульований DC-DC LM2596 30В 12A

Технічні характеристики

Вхідна напруга: 7-30 В (вхідна напруга не має перевищувати 30 В)

Вихідна напруга: безперервно регульоване 1.25-28 В

Вихідний струм макс: 0-12 A

Потужність макс: 100 Вт

Робоча температура: - 40 ~ + 85 градусів

Робоча частота: 300 кГц

Ефективність перетворення: до 95%

Захист від короткого замикання: так

Захист від перегрівання: так (автоматично вимикається після перегрівання)

Вхідний захист від неправильної полярності: немає

Розмір: 60х51х22 мм

Вага: 76 г

Знижувальний перетворювач може використовуватися:

• силовий трансформатор живлення;
• регульований блок живлення;
• автомобільний блок живлення для ноутбуків;
• живлення світлодіодних фар автомобіля;
• перетворення напруги для промислового обладнання, тощо.

оригінальний опис:

• Scope: High-power LED constant current driver, rechargeable lithium batteries (including ferroelectric), 4V, 6V, 12V, 14V, 24V battery charging, nickel-cadmium nickel-metal hydride batteries (battery) charging, solar panels, wind generators

• Input voltage: 7-40V

• Output voltage: continuously adjustable (1.25-35V) (applied to the input voltage is higher than the output voltage applications can boost)

• Output Current: 8A, 10A maximum time within the (power tube temperature exceeds 65 degrees, please add cooling fan, 24V 12V 5A turn within generally be used at room temperature without a fan)

• Constant Range: 0.3-10A (adjustable) module over 65 degrees, please add fan.

• Turn lights Current: current value * (0.1), turn the lamp current and constant value linkage, such as constant value of 3A, turn the lamp current is set to a constant current of 0.1 times (0.1 x 3A = 0.3A), when the constant 2A, when adjusted to the current value, then turn the lamp current constant current of 0.1 times (0.1 x 2A = 0.2A).

• This version is a fixed 0.1 times (actually turn the lamp current value is probably not very accurate) is full of instructions for charging.

• Minimum pressure: 1V

• Conversion efficiency: up to about 95% (output voltage, the higher the efficiency)

• Operating frequency: 300KHZ

• Output Ripple: about the ripple 50mV (without noise) 20M bandwidth (for reference) Input 24V Output 12V 5A measured

• Operating temperature: Industrial grade (-40 degree to + 85 degree) (please note the actual use of the power tube temperature, the temperature is too high, please enhance heat dissipation)

• No-load current: Typical 20mA (24V switch 12V)

• Load regulation: ± 1% (constant)

• Voltage Regulation: ± 1%

• Constant accuracy and temperature: the actual test, the module temperature changes from 25 degrees to 60 degrees, the change is less than 5% of the current value (current value 5A)

• Dynamic response speed: 5% 200uS

• Potentiometer adjustment direction: clockwise (increase), counterclockwise (decrease)

• Indicator: color indicator, charging indicator light red, fully charged light green (no load is green)

• Output short circuit protection: Yes, constant current (constant current setting values)

• Input reverse polarity protection: None,

• Output anti-anti-perfusion: no, for charging the battery needs additional two diodes!

• Connection: Terminals
