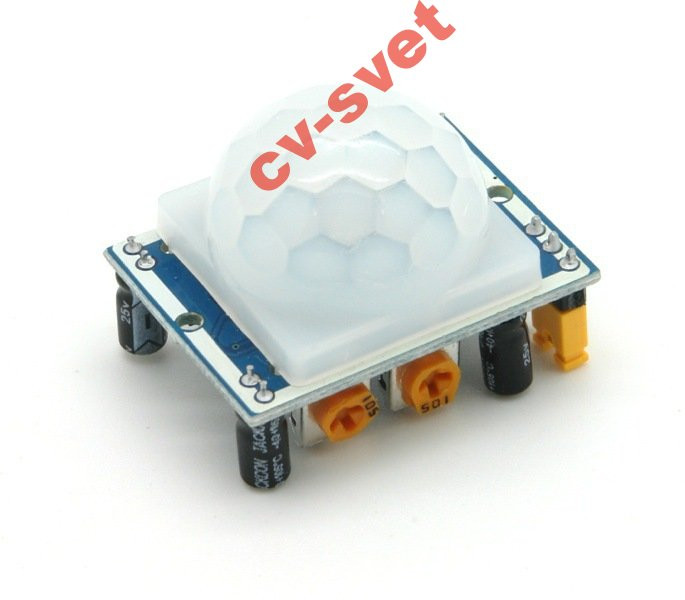

Інфрачервоний датчик руху HC-SR501 Arduino
72 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 500 грн
- В наявності 225 од.
- Оптом і в роздріб
Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).
Ми раді вітати Вас у інтернет магазині cv-svet.com.ua
Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:
- За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
- Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
- Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
- Замовлення актуальні 1-3 дні, після чого замовлення анулюється.
- Ваші запитання так само пишіть на Email з вказанням посилання на товар.
- При обміні шлюбу, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
Відправлення відбуваються по першій можливості з вівторка по неділю. - Після покупки, покупець першим виходить на зв'язок.
- Ціна за 1 штуку
Піроелектрика — це властивість генерувати певний електричне поле при опроміненні матеріалу інфрачервоними (тепловими) променями.
Над чутливим елементом встановлена лінза Френеля, яка використовується для збільшення радіусу огляду і посилення вхідного інфрачервоного сигналу.
Для використання датчика потрібно підключити живлення, підключити до контролера,або до реле через плату управління помістити датчик в середовищі вимірювання. Потім потрібно записати на контролер спеціальну програму, яка дозволяє працювати з датчиком. Після цього можна починати роботу. Не розташовувати датчик в місцях, де швидко змінюється температура! Це призведе до того, що датчик не зможе виявляти поява об'єкта в контрольованій зоні і буде багато помилкових спрацьовувань.
Модуль має два режими роботи:
- 1. Режим H. При спрацьовуванні датчика кілька разів поспіль на його виході (на OUT) залишається високий логічний рівень.
- 2. Режим L. На виході при кожному спрацьовуванні датчика з'являється окремий імпульс.
На датчику руху HC-SR501 встановлено кілька органів управління та налаштування:
- клеми для перемикання режимів роботи. Позначення клем: L, MD, H.
- два підлаштування резистора:
- Sx - для регулювання чутливості (від 3 до 7 м);
- Tx - для установки часу (від 5 до 300 сек), на протязі якого при виявленні руху на OUT буде логічна одиниця.
Має один інтерфейс для підключення до мікроконтролера. Це 3-х контактний штирьовий інтерфейс.
Контакти інфрачервоного датчика руху HC-SR501:
- OUT (вихідний сигнал) – контакт для обміну даними між датчиком і мікроконтролером;
- VCC – напруга живлення;
- GND – загальний контакт.
Живлення датчика руху HC-SR501 здійснюється від контролера Arduino, або від іншого керуючого мікропроцесорного пристрою, або від зовнішнього джерела живлення (блоку харчування, батареї).
Напруга живлення датчика руху HC-SR501 4,5 – 20 Ст.
До мікроконтролерів (ну або іншим мікросхем) модуль краще (хоча і необов'язково) підключати через транзистор і підтягаючий резистор на 10k
Робота PIR-сенсора (Passive Infrared sensor), тобто пасивного ІНФРАЧЕРВОНОГО датчика ґрунтується на вимірюванні інфрачервоного випромінювання від об'єктів.
Роботу можна розділити на два етапи:
1 - Калібрування. При включенні датчик вимірює інфрачервоне випромінювання для отримання еталонних значень.
2 - Моніторинг. Датчик постійно вимірює інфрачервоне випромінювання і при відхиленні від еталонного видає одиницю в порт.
Основні технічні характеристики:
• Зона роботи датчика: До 6 метрів (110° x 70° область виявлення)
• Робоча напруга: 5 - 9В
Модуль має 3 виводу (стандарту 2.54 мм):
GND: "-" харчування.
VCC: "+" живлення.
OUT: Висновок вихідного сигналу
Можна використовувати з будь-якими мікропроцесорними системами - MCU/ARM/PIC/AVR/STM32MCU/ARM/PIC/AVR/MSP430/PLC/STM32/Arduino
| Основні | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Гарантія | гарантія від продавця |
| Стан | Нове |
| Тип | провідний |
| Тип монтажу | настінний |
- Ціна: 72 ₴
