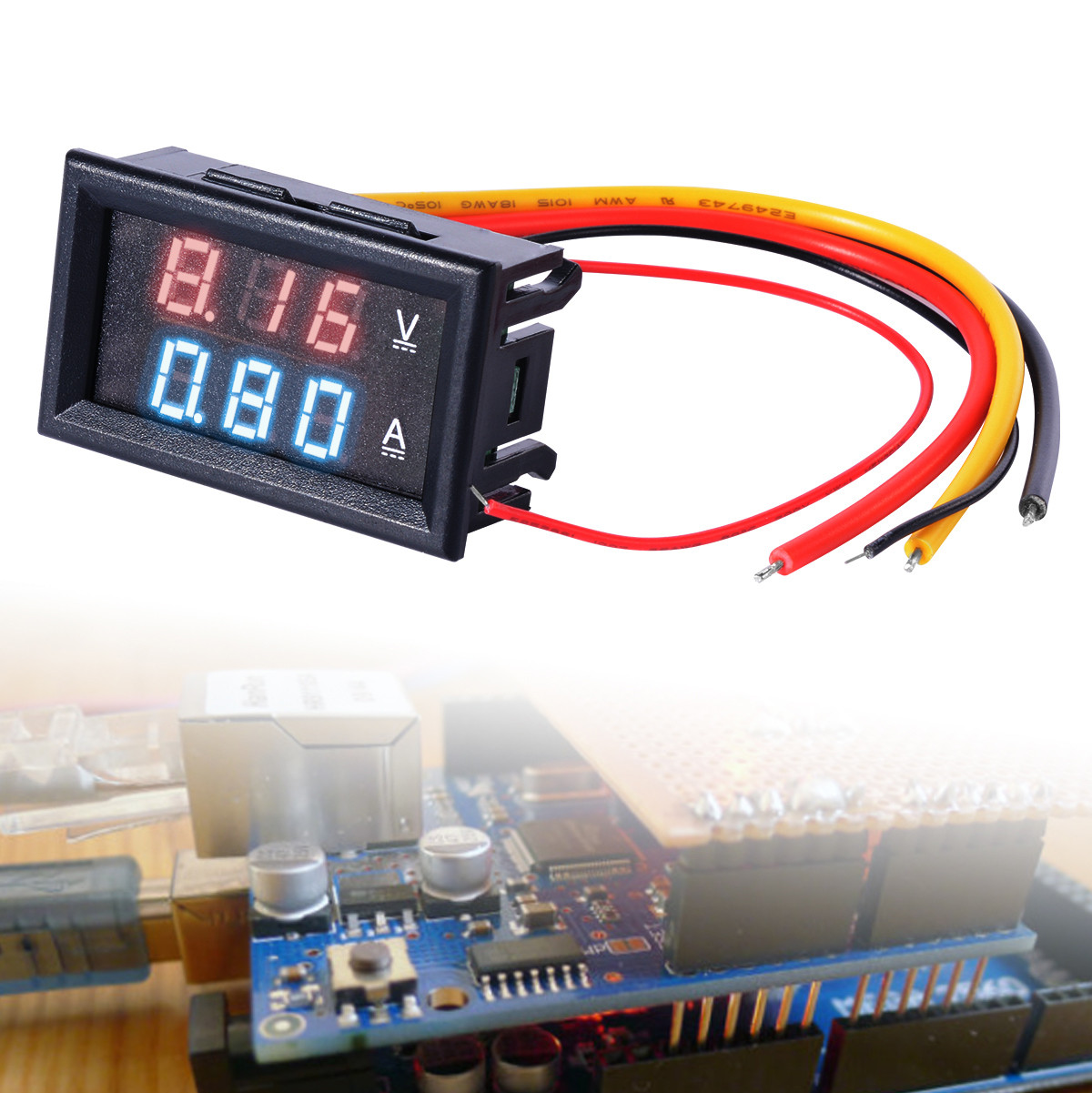

Цифровий амперметр вольтметр DC 100V 10А - 14A з шунтом №2 (покращена модель)

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

• За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
• Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
• Замовлення актуальні 1-3 дні, після чого замовлення анулюється.
• Ваші запитання так само пишіть на Email з вказанням посилання на товар.
•
• При обміні шлюбу, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
  Відправлення відбуваються по першій можливості з вівторка по неділю.
• Після покупки, покупець першим виходить на зв'язок.
• Ціна за 1 штуку

відміну від більш дешевої моделі - метод підключення, точність показань, комплектуючі плати, іншого шунт - все інше

а зовні однакові

Цифровий вольтметр + амперметр Цифровий амперметр вольтметр DC 0-100в 10a.

Цифровий вольтметр-амперметр постійного струму.Напруга живлення вимірювальної частини 4-30В.Вимірювана напруга 0-99.9 Ст. Вимірюваний струм 0-10А.(дозвіл 0.01 А).Струм споживання 60мА.Колір сегментів вольтметра-червоний,амперметра-синій.Розміри 48mm × 29 мільйонами доларів × 21mm.Висота сегментів-0.28" .

Вольтметр-амперметр цифровий 0,28(7 мм.) Не дорогий ,середньої якості
Трьох розрядний двох рядний ЧЕРВОНОГО -СИНЬОГО кольору світіння.
Вимірювана напруга DC0-100 V
Вимірюваний струм DC0-10 A (з випробуванням до 14A вимірює, але модель все ж на 10 ампер)
Напруга живлення DC 4.5-30V
Частота оновлення 500 mS
Точність вимірювання +/- 2,5 %
Робоча температура -10...+65
Монтажні отвори 45*26 мм.
Розміри . 48*28*22мм.

Вага 20 гр.

Мінімальна Роздільна здатність (а): 0.01 a.

Частота оновлення: ≥500ms/раз.

Дисплей: 0.28 "світлодіодний цифровий.

Робоча напруга: DC 4.5 ~ 30 Ст.

Вимірювана напруга: DC 0 - 100 Ст.
тонкий Червоний + харчування ( DC 4,5-30V)
Червоний товстий + виміру ( DC0-100 V)
Чорний тонкий - харчування та вимірювання .

СХЕМИ ПІДКЛЮЧЕННЯ ПРИЛАДУ НА ФОТОГРАФІЇ,ДЛЯ ЗОВНІШНЬОГО ЖИВЛЕННЯ І ЖИВЛЕННЯ ВІД ОКРЕМОГО ДЖЕРЕЛА.
Якщо струм навантаження перевищує 6 А тривалий час.товсті дроти необхідно припаяти до колодки "тато" на приладі.
Якщо чиста постоянка,то показання нормальні,а якщо пульсирущее то трохи "скачуть" десяті ампера.Таке спостерігається у всіх мікроконтролерних приладах ,будь-якого виробника.
Так само не долускается протікання струму в зворотному напрямку,тобто від навантаження до джерела.Для зазначених вимог є прилади на спеціалізованих мікросхемах

Схема підключення з трьома товстими (чорний, червоний, синій) проводами і двома тонкими (червоний, чорний):
