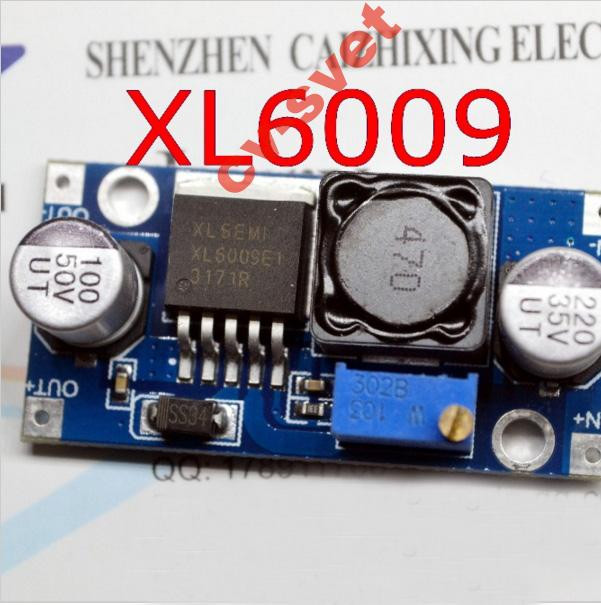

Підвищувальний перетворювач із регулюванням напруги DC-DC 3-35v XL6009 E/LM2577

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

• За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
• Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
• Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
• Ваші запитання так само пишіть на Email з вказанням посилання на товар.
•
• При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
  Відправлення відбуваються по першій можливості з вівторка по неділю.
• Після покупки, покупець першим виходить на зв'язок.
• Ціна за 1 штуку

мені питання з використання можете не задавати — просто продавайте за найнижчою ціною, а в технологію ненікал

Вхідна напруга: 3 - 32V
Вихідна напруга регульована: 5 - 35V
Вихідний струм без радіатора: 3 A (MAX).

Вхідний струм із радіатором: 4 A (MAX).
Мікросхема перетворювача: XL6009 аналог LM2577
Топологія: boost
Захист:
від короткого замикання
від перегрівання
Розмір плати: 43х21х14мм

Частота перетворення: 400 кГц

КПД: до 96%

 Антистатичне паковання

  За живлення навантаження, за якого вхідний струм перетворювача складе понад 1,0 (А) необхідно встановити радіатор зверху на мікросхему або плату на радіатор, дотримуючись ізоляції струмопровідних частин від радіатора.

Внимание! Вихідна напруга не може бути меншою, ніж вхідна.

Мінімальна різниця між вхідною і вихідною напругою 1 вольтів.

МАКСИМАЛЬНИЙ ДОВГОВРЕМЕННИЙ ТОК ВХОДИ — 3.0 АМПЕРА.

МАКСИМАЛЬНА ПОТУЖНІСТЬ ДОГЛЯДУ БЕЗ РАДІАТОРА — 10 ВАТТ (К ЗАМІРНУ ПОТУЖНІСТЬ 10 ВІЛЬНИМ МАКСИМАЛЬНО ДОПУСТИЧНИЙ ТОК СК СКЛАД 1.0 АМПЕР).

Розрахунок максимального струму навантаження:

Imax=(4,0A x Uвх)/Uвих, за Uвих < = 10 х Uвх, наприклад:

у разі вхідної напруги 5,0 В і вихідної 12,0 В

Imax=(4,0A x 5,0В)/12,0В = 1,67А (робота тільки з радіатором);

за вхідної напруги 12,0 В і вихідного 24,0 В

Imax=(4,0A x 12,0 В)/ 24,0 В = 2,0 А (робота тільки з радіатором)

Малюнок 1. Типова схема DC-DC підвищує перетворювача на XL6009

Мікросхема XL6009 — це аналог усім відомої, але вже застарілої LM2577.
Перетворювач XL6009 має низку переваг і переваг, порівнюючи з LM2577.
Докладніше інформації Ви зможете отримати з документації до мікросхем XL6009.

Імпульсний підвищувальний регульований перетворювач напруги на мікросхемі XL6009 зібраний за топології boost.
Універсальний підвищувальний перетворювач напруги буде корисний для радіоаматорів, під час конструювання різних електронних пристроїв.
Імпульсний підвищувальний регульований перетворювач напруги можна використовувати в комплексі із сонячною батареєю для отримання різних напруг.

Підвищений перетворювач напруги можна використовувати як:
зарядний пристрій
підвищує перетворювач напруги
підвищувальне джерело стабільного струму
мобільний блок живлення, що працює від одного Li-ion або двох AA, AAA акумуляторів



Під час випробування цей імпульсний підвищувальний регульований перетворювач напруги показав такі характеристики:

Input 3V Output 12V 0.4A 4.8W

Input 5V Output 12V 0.8A 9.6W

Input 7.4V Output 12V 1.5A 18W

Input 12V Output 15V 2A 30W

Input 12V Output 16V 2A 32W

Input 12V Output 18V 1.6A 28.8W

Input 12V Output 19V 1.5A 28.5W

Input 12V Output 24V 1 A 24W

Характеристики регульованого підвищувального перетворювача для автомобіля XL6009 аналог LM2577, 3-35V 3A від виробника:


Підвищувальний перетворювач постійної напруги 5,0 — 32,0 В у вихідну регульовану напругу 6,0 — 45,0 В із максимальним струмом 4,0 А

   Пристрій зібрано на монолітному ШІМ-регуляторі напруги XL6009 (400KHz 60V 4A Switching Current Boost / Buck-Boost / Inverting DC/DC Converter) з частотою перемикання 400 (кГц). Має вбудований тепловий захист і обмеження робочого струму.

  Регулювання вихідної напруги здійснюється за допомогою високоточного потенціометра з діапазоном регулювання 25 обертів, мінімальна кількість циклів регулювання —  приблизно 200.

  Застосовується в автомобільних адаптерах для живлення ноутбуків, автомобільних і промислових пристроях, що потребують напруження вище від рівня напруги мережі, портативної електроніки.

  DC-DC перетворювач ідеальне рішення для живлення схем із великим падінням напруги (різниця між вхідною і стабілізованою напругою). На відміну від класичних стабілізаторів напруги практично не виділяє тепла, має низький струм споживання.

  За живлення навантаження, за якого вхідний струм перетворювача складе понад 1,0 (А) необхідно встановити радіатор зверху на мікросхему або плату на радіатор, дотримуючись ізоляції струмопровідних частин від радіатора.

  Вхідна напруга, дотримуючись полярності, подається на вхідні контакти "IN+" і "IN-", вихідна напруга знімається з вихідних контактів "OUT+" і "OUT-". Шина "-" загальна, можна об'єднувати для під'єднання одним дротом.
