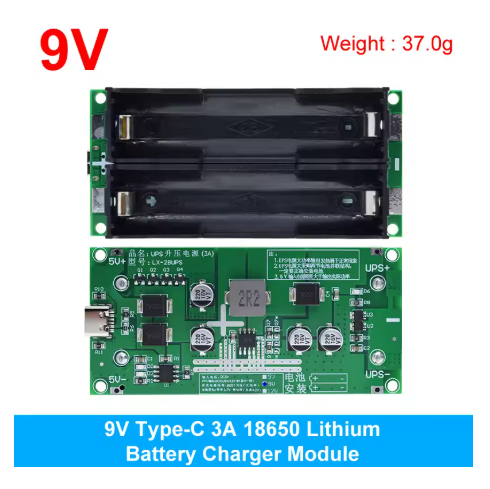

LX-2BUPS UPS 15W 9V на 2х18650 ДБЖ 9v Модуль безперебійного живлення роутера

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення было максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

• За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
• Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
• Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
• Ваші запитання так само пишіть на Email з вказанням посилання на товар.
•
• При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
  Відправлення відбуваються по першій можливості з вівторка по неділю.
• Після покупки, покупець першим виходить на зв'язок.
• Ціна за 1 штуку

Модуль LX-2BUPS 9v являє собою пристрій для реалізації джерела безперебійного живлення (ДБЖ або UPS) на двох акумуляторних батареях (АКБ) Li-Ion 3,7 В для різних електронних пристроїв, наприклад: роутер, модем, камери спостереження та інших.

Підключення модуля до джерела живлення напругою 5 В здійснюється двома методами: через роз'єм USB type-C або шляхом паяння проводів до контактних майданчиків на платі, що робить вхідний інтерфейс живлення більш універсальним.

При підключенні модуля з розрядженими АКБ та навантаженням до блока живлення (БЖ) споживання струму буде максимальним. Потужність БП повинна бути розрахована на потужність навантаження, що підключається плюс максимальної потужності розряджених АКБ. При потужності БЖ порівнянному з потужністю навантаження при підключенні навантаження з розрядженими акумуляторами, то для живлення навантаження може не вистачити потужності блоку живлення, навантаження може мимоволі перепідключатися. Щоб цього не відбувалося, вибирайте потужніше джерело живлення модуля.

АКБ модуля LX-2BUPS 5V/3A плавно заряджаються від напруги джерела живлення в процесі роботи до напруги 4,2 В, паралельно з цим йде живлення навантаження від цього блоку живлення. У разі відключення блоку живлення або відсутності електрики у мережі 220 В навантаження плавно перейде на живлення від АКБ, встановлених у модуль. При тривалій відсутності напруги 220 і розряджених акумуляторах модуль можна підключити до повербанку.

Час роботи навантаження від акумуляторів безпосередньо залежить від ємності самих АКБ і потужності навантаження, що споживається.

Модуль має кілька функцій захисту від перевантаження, перегріву та короткого замикання. Після спрацювання захисту необхідно перепідключити модуль UPS до джерела живлення та навантаження.

Характеристики LX-2BUPS 9V:

• Маркування: LX-2BUPS
• Вхідна напруга: 5 В
• Вихідна напруга: 9v
• Вихідна потужність: ≤15 Вт
• Число осередків для АКБ: 2
• Тип елементів АКБ: Li-ion 3,7 В (без вбудованого захисту)
• Напруга заряду АКБ: 4,2 В
• Контролер заряда: TP4056
• Струм заряду АКБ: ≤1 А
• Вихідний підвищуючий перетворювач: XR2981
• Вхідний інтерфейс живлення:
  • роз'єм USB type-C
  • контактні майданчики під пайку
• Вихідний інтерфейс живлення: контактні майданчики під пайку
• Мікросхема захисту АКБ: XB7608
• Функції захисту:
  • від перегріву
  • від навантаження
  • від перезаряду АКБ
  • від перерозряду АКБ
  • від короткого замикання на виході
• Власне енергоспоживання модуля: ≤7 мА
• Індикація LED:
  • червоний LED на вході процес зарядки
  • зелений LED на вході процес зарядки завершено
  • червоний LED на виході готовність до роботи
• Габаритні розміри модуля (Д×Ш×В): 90×42×23 мм

Модифікація модуля

Цей модуль може бути підданий деяким модифікаціям. Модуль LX-2BUPS може бути перероблений під іншу вихідну напругу шляхом заміни резистора R9 на інший номінал згідно з формулою:

R9 = R7 × ( (V_out/1,24) – 1 ) , где R7 = 10 кОм.

Для 5 вольт: R9 = 10 × ( (5/1,24) – 1 ) ≈ 31,3 кОм.

Для 9 вольт: R9 = 10 × ( (9/1,24) – 1 ) ≈ 62,6 кОм.

Для 12 вольт: R9 = 10 × ( (12/1,24) – 1 ) ≈ 86,8 кОм.

Максимальна вихідна напруга визначається характеристиками елементної бази встановленої на платі модуля, зокрема вихідним підвищуючим перетворювачем, зібраним на мікросхемі XR2981. У даного перетворювача вихідна напруга до 24 В, але його ККД зі збільшенням вихідної напруги зменшується, наприклад:

• при 5 В ККД перетворення: 90…92%
• при 9 В ККД перетворення: 87…90%
• при 12 В ККД перетворення: 85…87%
• при 20 В ККД перетворення: 75%

В аналогічних модулях під напругу 5 В, 9 В, 12 В встановлені наступні резистори R9:

• 5 В: 30 кОм
• 9 В: 62 кОм
• 12 В: 91 кОм

Модуль LX-2BUPS UPS/ИБП 5V/3A для Li-Ion 18650: Подробное описание и применение

Модуль LX-2BUPS — универсальный источник бесперебойного питания (ИБП) для маломощных устройств.

Этот модуль, работающий на двух параллельно подключенных литий-ионных аккумуляторах формата 18650. И выпускается в трёх различных вариантах исполнения с выходными напряжениями — 5 В, 9 В или 12 В.

Также, изменяя параметры схемы, можно установить нестандартное напряжение в диапазоне от 5 до 24 В. В статье подробно рассмотрим конструкцию, особенности работы, возможности настройки, а также варианты применения.

1. Принцип работы

Плата LX-2BUPS выполняет три основные функции:

1. Заряд аккумуляторов
   Литий-ионные аккумуляторы заряжаются при подключении внешнего источника питания через контроллер заряда на базе микросхемы XB7608. Она обеспечивает защиту от перезаряда, переразряда и короткого замыкания.
2. Повышающий преобразователь напряжения
   Для стабилизации выходного напряжения используется микросхема XR2981, которая преобразует низкое напряжение аккумуляторов (3,7–4,2 В) в заданное значение (5 В, 9 В или 12 В). Это обеспечивает стабильное питание подключенных устройств.
3. Автоматическое переключение источников питания
   Модуль автоматически переключается между аккумуляторами и внешним источником без задержек, обеспечивая бесперебойное питание.

2. Конструкция платы

• Микросхема зарядки и защиты: XB7608. Контролирует заряд/разряд аккумуляторов и защищает их от повреждений.
• Повышающий преобразователь: XR2981. Обеспечивает стабилизацию и повышение выходного напряжения до заданного уровня.
• Разъемы для подключения аккумуляторов: Поддерживается подключение двух аккумуляторов 18650 параллельно.
• Индикаторы: Светодиоды, отображающие состояние заряда и работы устройства.
• Резисторы R7 и R9: Позволяют изменить выходное напряжение модуля в диапазоне от 5 до 24 Вольт.

3. Основные параметры

Характеристики LX-2BUPS 5V/3A:

• Маркировка: LX-2BUPS
• Входное напряжение: 5 В
• Выходное напряжение: 5 В
• Выходной ток: ≤3 А
• Выходная мощность: ≤15 Вт
• Число ячеек для АКБ: 2
• Тип элементов АКБ: Li-ion 3,7 В
• Напряжение заряда АКБ: 4,2 В
• Контроллер заряда: TP4056
• Ток заряда АКБ: ≤1 А
• Выходной повышающий преобразователь: XR2981
• Входной интерфейс питания:
  • разъем USB type-C
  • контактные площадки под пайку
• Выходной интерфейс питания: контактные площадки под пайку
• Микросхема защиты АКБ: XB7608
• Функции защиты:
  • от перегрева
  • от перегрузки
  • от перезаряда АКБ
  • от переразряда АКБ
  • от короткого замыкания на выходе
• Собственное энергопотребление модуля: ≤7 мА
• Индикация LED:
  • красный LED на входе процесс зарядки
  • зеленый LED на входе процесс зарядки завершен
  • красный LED на выходе готовность к работе
• Габаритные размеры модуля (Д×Ш×В): 90×42×23 мм

Неплохой и дешовый Модуль LX-2BUPS для создания UPS/ИБП на 2 Li-Ion 18650 аккумулятора

Назначение выводов на плате LX-2BUPS 5V/3A:

• 5V : вход для источника питания
• 5V–: вход для источника питания
• UPS : выход для питания нагрузки
• UPS–: выход для питания нагрузки

4. Основные модули платы

Плата LX-2BUPS состоит из следующих компонентов:

1. Зарядное устройство аккумуляторов
   Используется контроллер заряда, TP4056, обеспечивающий безопасный заряд литий-ионных элементов с ограничением тока и напряжения.

1. DC-DC преобразователь
   Широкополосный преобразователь повышает напряжение аккумуляторов до 5 В, 9 В или 12 В в зависимости от варианта платы. Обеспечивая стабильный ток на выходе до 3 А. Обычно используется микросхема XR2981 или аналог.
2. Контроллер защиты аккумуляторов
   Модуль защиты включает в себя функции:
   • Защиты от переразряда.
   • Защиты от перезаряда.
   • Защиты от короткого замыкания. В этом модуле часто применяются схемы на базе XB7608.
3. Микросхема автоматического переключения
   Обеспечивает мгновенное переключение между внешним питанием и аккумуляторами без прерывания работы подключенных устройств.
4. Дополнительные компоненты
   Светодиодные индикаторы показывают уровень заряда, подключение питания и работу ИБП. Также присутствуют разъемы для подключения аккумуляторов и внешнего питания.

5. Настройка выходного напряжения

Модуль изначально настроен на одно из трех напряжений (5 В, 9 В или 12 В). Для изменения выходного напряжения в диапазоне от 5 до 24 В необходимо заменить резисторы R7 и R9 на плате модуля.

Модуль LX-2BUPS может быть переделан под другое выходное напряжение путем замены резистора R9 на другой номинал согласно формуле:

R9 = R7 × ( (V_out/1,24) – 1 ) , где R7 = 10 кОм.

Для 5 вольт: R9 = 10 × ( (5/1,24) – 1 ) ≈ 31,3 кОм.

Для 9 вольт: R9 = 10 × ( (9/1,24) – 1 ) ≈ 62,6 кОм.

Для 12 вольт: R9 = 10 × ( (12/1,24) – 1 ) ≈ 86,8 кОм.

Максимальное выходное напряжение определяется характеристиками элементной базы установленной на плате модуля, в частности выходным повышающим преобразователем собранным на микросхеме XR2981. У данного преобразователя выходное напряжение до 24 В, но его КПД с увеличением выходного напряжения уменьшается, например:

• при 5 В КПД преобразования: 90…92%
• при 9 В КПД преобразования: 87…90%
• при 12 В КПД преобразования: 85…87%
• при 20 В КПД преобразования: 75%

Ниже приведена схема из документации и там эти резисторы имеют номера R1 и R2

Формула для расчета нового выходного значения значения

Точные значения резисторов следует уточнить в технической документации на микросхему XR2981.

6. Особенности работы

• Параллельное подключение аккумуляторов:
  Обеспечивает увеличенный запас емкости и стабильное питание при использовании элементов 18650.
• Три стандартных режима:
  Модуль может поставляться в трех вариантах с фиксированными напряжениями: 5 В, 9 В или 12 В.
• Поддержка нестандартного напряжения:
  Возможность настройки до 24 В делает модуль универсальным для различных применений.

7. Преимущества и недостатки

1. Компактность и низкая стоимость.
2. Простота настройки и подключения.
3. Возможность работы с широким диапазоном выходных напряжений.
4. Подходит для питания устройств с током потребления до 3 А.
5. Безопасная зарядка и защита аккумуляторов.
6. Автоматическое переключение источников питания.
7. Возможность дополнительного использования внешних аккумуляторов

1. Ограничение по выходной мощности — подходит для устройств с потреблением до 3 А.
2. При подключении внешних аккумуляторов существенно возрастает время зарядки
3. Требуется подбор качественных аккумуляторов для надежной работы.

8. Варианты использования

1. Резервное питание для роутеров, модемов и других сетевых устройств.
2. Источник питания для Arduino, ESP и других микроконтроллерных систем.
3. Резервное питание для камер видеонаблюдения.
4. Резервное питание для портативных аудиоустройств и колонок.

9. Заключение

Модуль LX-2BUPS — отличное решение для создания компактного источника бесперебойного питания. Его возможности по изменению выходного напряжения и стабильная работа делают его универсальным выбором для множества проектов, где требуется питание 5–24 В.
