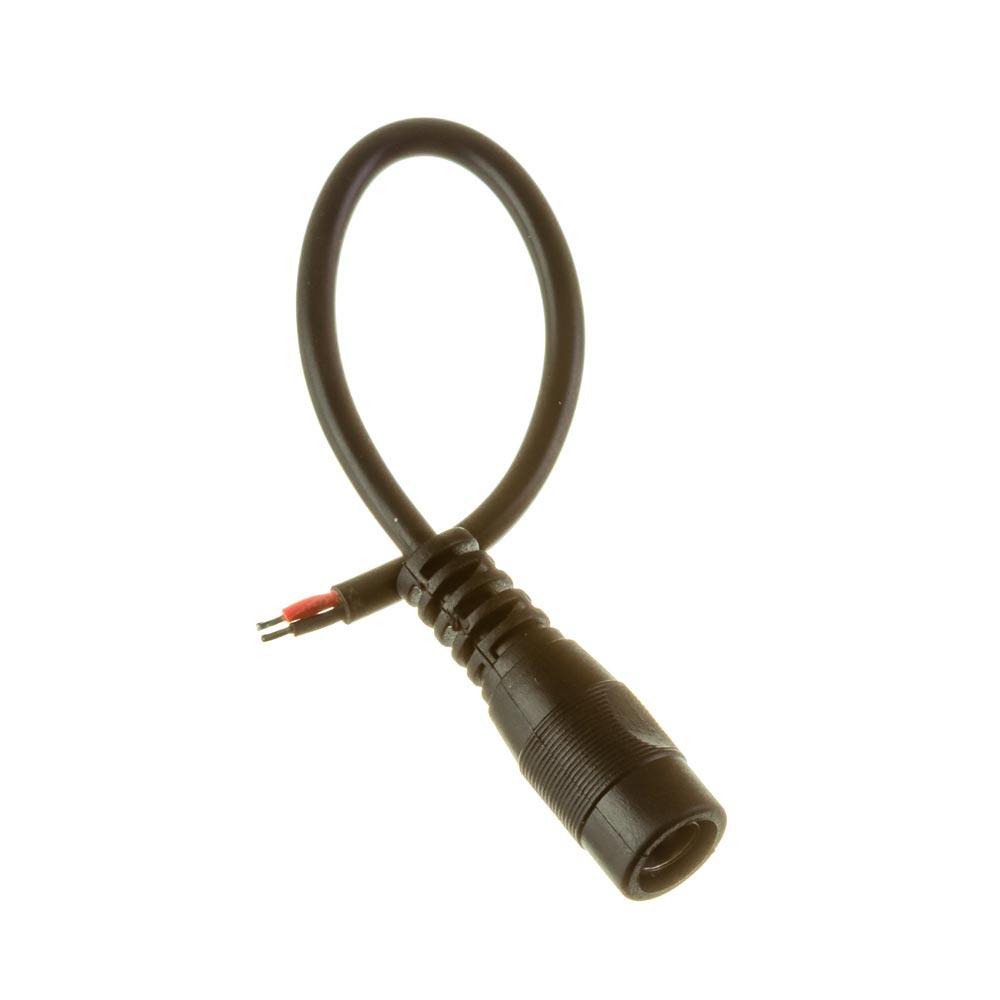

Конектор для світлодіодної стрічки з дротом 12 V mini jack 5,5 mm "мама"

Конектор для світлодіодної стрічки 12V mini jack 5,5 mm мама

Приготування до встановлення презентованого з'єднувача:

1. Зніміть ковпачок на конекторі та накладіть діодну стрічку.
2. Стовби мають збігатися.
3. Затисніть ковпачком.

Для вологонепроникних led-стрічок зніміть захисний силікон біля паяння.

Відмітні риси:

• Колір друкованої плати: білий.
• Матеріал роз'єму: ПВХ пластик.
• Матеріал штирків PCB: чиста мідь.
• Тип друкованої плати: X, T, L Corss.
• Для Mono.
• Кількість роз'ємів 1.
• Кількість контактів 2.
• Паяння не потрібне.

Роз'єм чудової якості та нешкідливий у роботі.

Під'єднується лід стрічка за допомогою особливих пластмасових затискачів. Ці з'єднувачі потрібні для швидкого кріплення діодної стрічки. Це зможе бути стрічка SMD 3528, SMD 2835 або SMD 4040. Представлений з'єднувач вживають для Mono.

Посібник з під'єднання конектора:

1. Світлодіодне джерело зобов'язане мати «+».
2. Всі контакти мають бути чистими.
3. Біла застібка роз'єму зобов'язана бути відкрита.
4. Світлодіодна стрічка вставлена в застібку, під зубцями.
5. Суворість «+» і «-» на стрічці до «+» і «-» на застібці.
6. Застібка закрита.
7. Обережно натягніть led стрічку, щоб перевірити, що з'єднання вийшло щільним.

Унаслідок цього під'єднання завершене.

Найголовніше: не забувайте, будь ласка, що роз'єм не є вологонепроникним.

У разі вживання справжнього девайса паяння не потрібно.
