№9 Цифровий вольтметр амперметр DC 100V 10А резисторний шунт амперметр вольтметр

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення было максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

• За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
• Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
• Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
• Ваші запитання так само пишіть на Email з вказанням посилання на товар.
•
• При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
  Відправлення відбуваються по першій можливості з вівторка по неділю.
• Після покупки, покупець першим виходить на зв'язок.
• Ціна за 1 штуку

продажа без консультаций

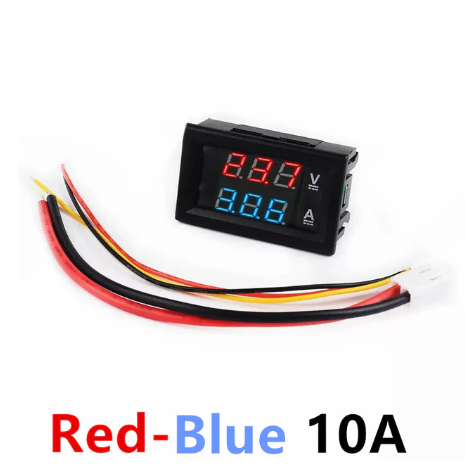

• Вольтметр — амперметр цифровий 0,28 (7 мм)  CMD-шунт
  Три розрядний дворядний КРИСНОГО кольору світіння.
  Вимірювана напруга DC0-100 V
  Вимірюваний струм DC0-10 A
  Напруга живлення DC 4.5-30V
  Частота оновлення 500 mS
  Точність вимірювання +/- 2,5%
  Робоча температура -10...+65
  Монтажні отвори 45*26 мм.
  Розміри. 47*28*22мм.

  Вага 20 г.

  Мінімальна роздільна здатність (а): 0.01a.

  Частота оновлення: ≥500ms/раз.

  Дисплей: 0.28 "світлодіодний цифровий.

  Робоча напруга: DC 4.5 ~ 30 В.

  Вимірювана напруга: DC 0 - 100 В.
  Червоний тонкий + живлення ( DC 4,5-30V)
  Червоний товстий + вимірювання ( DC0-100 V)
  Чорний тонкий — живлення і вимірювання.

  Чорний товстий — вхід для вимірювання струму (DC 0-10A) (CMD-шунт).

  Синій товстий — вихід до навантаження.


  Якщо струм навантаження перевищує 6 А тривалий час, то товсті дроти необхідно прип'ятити до колодки "тато" на приладі.
  Якщо чиста сталь, то показання нормальні, а якщо пульсує, то трохи "скачут" десяті ампери. Таке спостерігається у всіх мікроконтролерних приладах, улюбленого виробника.
  Так само не долущується протікання струму у зворотному напрямку, тобто від навантаження до джерела. Для зазначених вимог є прилади на спеціалізованих мікросхемах

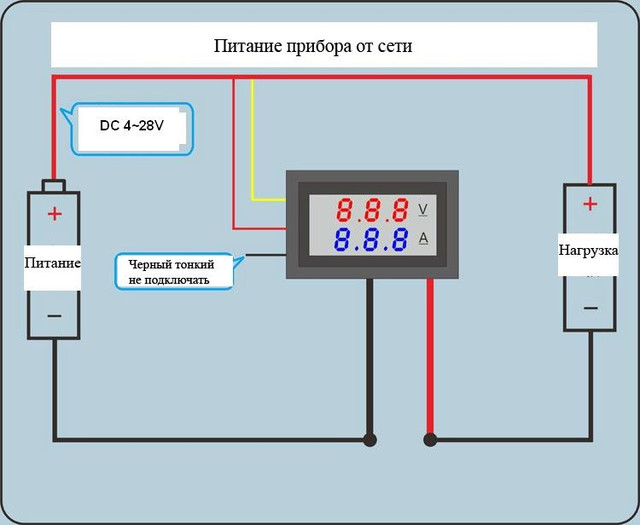

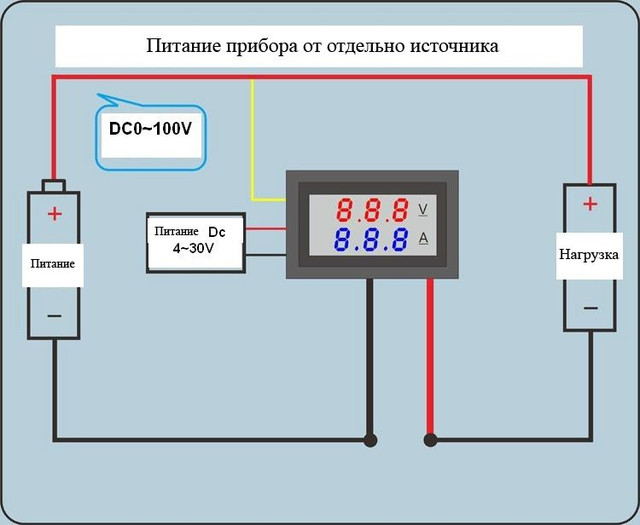

СХЕМЫ ПОДКЛЮЧЕНИЯ ПРИБОРА НА ФОТОГРАФИИ,ДЛЯ ВНЕШНЕГО ПИТАНИЯ И ПИТАНИЯ ОТ ОТДЕЛЬНОГО ИСТОЧНИКА.
Если ток нагрузки превышает 6 А длительное время.то толстые провода необходимо припаять к колодке "папа" на приборе.
Если чистая постоянка,то показания нормальные,а если пульсирущее то немного "скачут" десятые ампера.Такое наблюдается у всех микроконтроллерных приборах ,любого производителя.
Так же не долускается протекание тока в обратном направлении,т.е. от нагрузки к источнику.Для указанных требований имеются приборы на специализированных микросхемах

Схема подключения с двумя толстыми проводами (красный, черный) и тремя тонкими (жёлтый, красный, чёрный)
