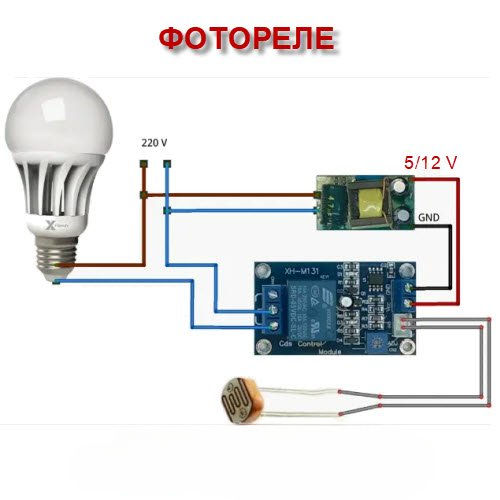

Модуль фотореле комутує 220 В у разі досягнення певної інтенсивності світла. Сутінковий датчик — друга назва. Рівень освітленості визначається фоторезистором, який під'єднаний за допомогою кабелю завдовжки 20 см. У разі потрапляння світла на фоторезистор змінює свій опір. Через це змінюється напруга в ланцюзі, яка сигналізує про кількість світла. Модуль можна використовувати у рішеннях, у яких необхідно спрацьовування реле за наявності заданої яскравості світла (освітлення вулиці, вмикання фар автомобіля тощо).

На модулі є чип-компактор LM393, який визначає інтенсивність світла на фоторезисторі з заданим рівнем. Рівень чутливості датчика можна регулювати за допомогою підстрочкового резистора. Модуль не має тимчасових таймерів увімкнення та вимкнення. Спрацьовує реле у разі перевищення заданого порога чутливості датчика. Якщо освітленість часто змінює свій стан, то й реле буде виробляти часто.

Під'єднується фоторезистор до модуля за допомогою дротового виведення. На платі модуля є 2 контактори клемника:

1. J1 (клемник 1):    під'єднується живлення реле 5 вольтів
2. J2 (клемник 2):    під'єднується навантаження (постійного або змінного струму)

Також на платі є 2 індикатори-світлодіоди:

1. D1:    сигналізує про живлення модуля
2. D2:    спалахує у разі перевищення заданого порога чутливості датчика

Внимание! Необхідно подавати живлення на плату модуля від зовнішнього джерела живлення.
Напруга живлення модуля становить 5 В. (у продажу можуть бути датчики на 12 і 24 вольти)
Плата реле комутує напругу до 250 В і витримує струм до 10 А змінного струму (макс значення)
Розміри модуля XH-M131: 30 мм * 53 мм

Електричні параметри датчика світла XH-M131

• Регулювання порога спрацьовування за певного рівня освітленості
• Живлення модуля: 5 В
• Комутація навантаження: 10A/AC 250 В або до 30 В DC
• Індикація наявності живлення: червоний світлодіод
• Спрацьоване реле від датчика: синій/червоний світлодіод
• довжина кабелю сенсора 20 см
• Розміри: 30 мм * 53 мм

Не спрямовуйте датчик — фоторезистор модуля на лампу  для запобігання зациклюванню
