YX-X2202 30A Плата керування зарядом-розрядом акумулятора 1.5-120 В

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

• За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
• Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
• Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
• Ваші запитання так само пишіть на Email з вказанням посилання на товар.
•
• При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
  Відправлення відбуваються по першій можливості з вівторка по неділю.
• Після покупки, покупець першим виходить на зв'язок.
• Ціна за 1 штуку

переклад від гугл-168:

Опис:

YX-X2202 являє собою дисплейний модуль захисту від перерозряджання. Він може заряджати акумулятор. Він може встановити початкову напругу заряду та напругу зупинки для акумулятора.

Характерна риса:

1>. Підходить для різних акумуляторів 1,5-120 В

2>. Захист від перерозряджання батареї

3>. Захист від заряджання

4>.Можно встановити параметри

5>. Функція автоматичного відновлення

Параметри:

1>. Назва продукту: дисплейний модуль захисту від перерозряджання

2>. Модель: YX-X2202

3>. Застосовна напруга батареї: 1,5-120 В

4>. Точність напруги: 0,1 В

5>. Струм навантаження: 30А

6>. Робоча температура: -25 °C ~ 85 °C

7>. Робоча вологість: 5% ~ 95% відносної вологості

8>. Розмір: 93*57*30 мм

Діапазон напруги заряджання акумулятора:

1> 0,6 В при 6 В ~ 7,2 В

2> 0,12 В при 12 В ~ 14,4 В

3> 0,24 В при 24 В ~ 28,8 В

4> 0,36 В при 36 В ~ 43,2 В

5> 0,48 В при 48 В ~ 57,6 В

6>.60В при 60В~72В

7> 0,72 В за 72 В ~ 86,4 В

8> 0,84 В при 84 В ~ 100,8 В

9>. Зарядний струм не має перевищувати одну десяту ємності. Зарядна напруга не має перевищувати напругу акумулятора в 1,2 раза.

Настроювання напруги:

1>. За нормального значення настроювання (дисплей блимає), натисніть кнопку «Пуск», щоб збільшити значення напруги, натисніть кнопку «Стоп», щоб зменшити значення напруги.

2>. У стані зображення напруги коротко натисніть кнопку «Пуск», щоб зобразити початкову напругу заряджання. Натисніть і утримуйте кнопку «Пуск», і після того, як дисплей почне блимати, встановіть значення напруги початку заряджання за допомогою кнопки «Пуск» і кнопки «Стоп».

3>. У стані зображення напруги коротко натисніть кнопку «Стоп», щоб зобразити напругу зупинки заряджання. Натисніть і утримуйте кнопку «Стоп». Після того, як дисплей почне блимати, встановіть значення напруги зупинки заряджання за допомогою кнопки «Пуск» і «Стоп».

4>. Відновіть заводські параметри: у нормальному стані запуску одночасно натисніть і утримуйте кнопки «Пуск» і «Стоп», на дисплеї зобразиться «888», що означає, що заводські параметри були успішно відновлені.

Принцип роботи плати керування:

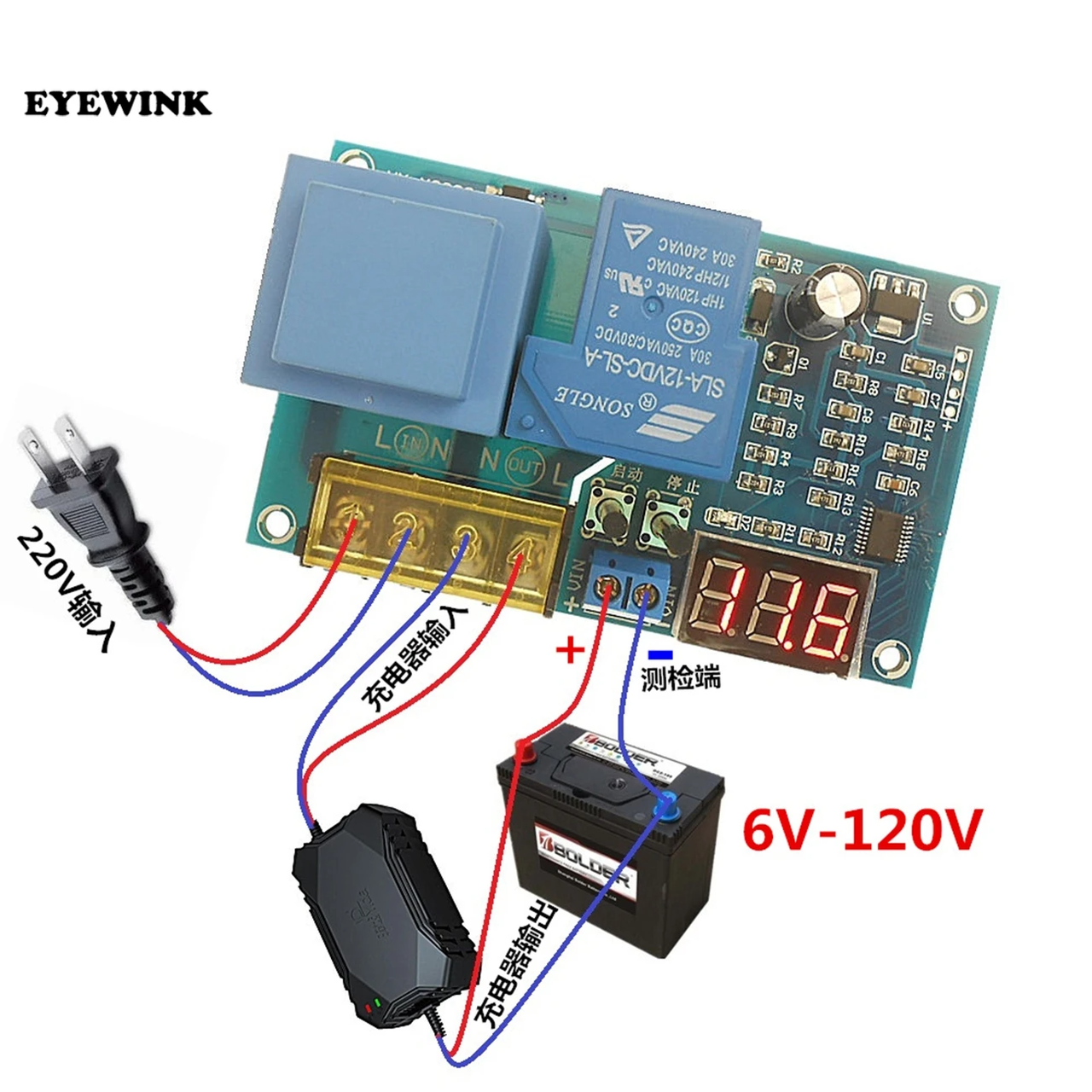

1>. Потужність змінного струму 220 В перетворюється на напругу постійного струму 12 В для живлення плати керування через закритий трансформатор. Один із каналів 220 В передається на клемі зарядного пристрою через реле, а інший під'єднується до іншої клемі зарядного пристрою. Після того як напруга встановлена, плата керування керує одним із дротів зарядного пристрою через реле, щоб керувати увімкненням і вимкненням живлення зарядного пристрою.

Заявка:

1>. Свинцево-кислотні акумулятори

2> нікель-іонні батареї

3>. нікель-металогидридні батареї

оригінальний опис:

Description:

YX-X2202 is a over-discharge protection dispaly module.It can charge the battery. It can set the start charge voltage and stopping voltage for the battery.

Feature:

1>.Suitable for various 1.5V-120V batteries

2>.Battery over-discharge protection

3>.Charging protection

4>.Can set parameters

5>.Automatic recovery function

Parameter:

1>.Product Name:Over-discharge Protection Dispaly Module

2>.Model:YX-X2202

3>.Applicable Battery Voltage:1.5V-120V

4>.Voltage Accuracy:0.1V

5>.Load Current:30A

6>.Work Temperature:-25℃~85℃

7>.Work Humidity:5%~95%RH

8>.Size:93*57*30mm

Battery Charging Voltage Range:

1>.6V at 6V~7.2V

2>.12V at 12V~14.4V

3>.24V at 24V~28.8V

4>.36V at 36V~43.2V

5>.48V at 48V~57.6V

6>.60V at 60V~72V

7>.72V at 72V~86.4V

8>.84V at 84V~100.8V

9>.The charging current should not exceed one tenth of the capacitance.The charging voltage should not exceed 1.2 times the battery voltage.

Setting Voltage:

1>.Under the setting value is normal(the display is flashes),press the Start Button is increase the voltage value,press the Stop Button is decrease the voltage value.

2>.In the voltage display state,short press the Start Button briefly to display the start charging voltage.Long press the Start Button,and after the display flashes,set the start charging voltage value through the Start Button and Stop Button.

3>.In the voltage display state,short press the Stop Button to display the stop charging voltage.Press and hold the Stop Button.After the display flashes,set the stop charging voltage value through the Start Button and Stop Button.

4>.Restore the factory settings: In the normal startup state, press and hold the start and stop buttons at the same time,the display shows "888",indicating that the factory settings have been successfully restored.

Control board working principle:

1>.The AC 220V power is converted into a DC 12V voltage to power the control board through a closed transformer. One of the 220V channels is transferred to the charger terminal via a relay, and the other is connected to the other terminal of the charger. After the voltage is set, the control board controls one of the wires of the charger through the relay, so as to control the power on and off of the charger.

Application:

1>.Lead-acid batteries

2>.nickel ion batteries

3>.nickel-metal hydride batteries
