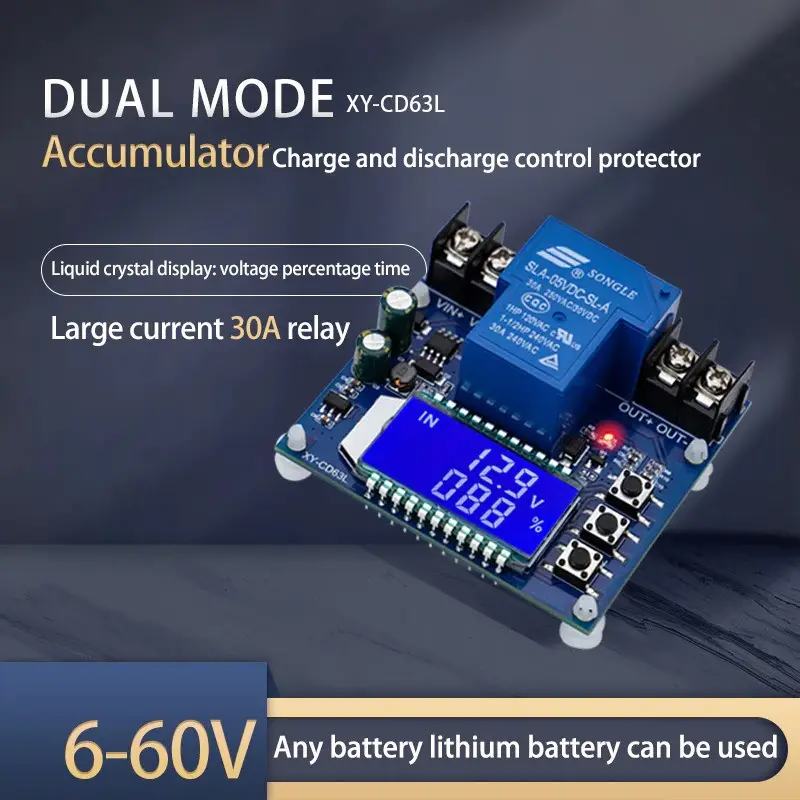

Плата керування зарядом-розрядом акумулятора XY-CD63L

Цей продукт являє собою контролер напруги, який вмикає і вимикає вихід через реле, яке діє тільки як перемикач і не може змінювати напругу.

Ви можете вільно встановлювати режим заряджання або розряджання та встановлювати параметри. Наприклад, коли напруга акумулятора досягає заданої напруги, модуль автоматично вимкнеться, щоб уникнути перерозряджання акумулятора та продовжити термін експлуатації акумулятора; Крім того, ви також можете встановити час заряджання та розряджання

З реле високого струму 30A, підходить для будь-яких акумуляторів напругою 6-60 В і літієвих батарей

Затримка вмикання означає, що після заряджання або розряджання інтервал між повторним увімкненням. Діапазон часу, який можна встановити, становить 0-999 секунд. Час примусового запуску (0-10 секунд)

Параметры:

• модель: XY-CD63L
• живлення: DC 6-60 В
• вимірювана напруга: DC 6-60 В
• струм: до 30 А
• точність керування: 0.1 В
• точність відбиття: 0.1 В
• розміри: 62 х 57 мм

Відтворення

• UP:  верхня межа напруги
• dn:  нижня межа напруги
• OP:  час проведення
• dOP:  час затримки провідності (0-999 секунд)
• FOP у режимі розряджання:  час примусового запуску (0-10 секунд)

Кнопки

• 【Кнопка ВВЕРХ】 Коротке натискання для перемикання на зображення відсотка та часу, тривале натискання впродовж 5 секунд для перемикання режимів, режим заряджання: Вхід, режим розряджання: вихід
• 【Кнопка SET】 Коротке натискання для перегляду поточних встановлених параметрів; тривале натискання кнопки SET для встановлення параметрів
• 【Кнопка ВНИЗ】  Коротке натискання для вимкнення/вмикання реле (функція аварійної зупинки), після вимкнення РК-дисплея реле вимикається

Інструкція

Режим заряджання IN
вмикається за допомогою встановлення верхньої гранічної напруги Up і нижньої граничної напруги dn; коли напруга акумулятора ≤ нижньої гранічної напруги dn,
реле вмикається, зарядний пристрій починає заряджати акумулятор; коли напруга акумулятора перевищує верхню граничну напругу Up, реле вимикається для завершення автоматичного заряджання; реле увімкнене та блимає, вказуючи на те, що відбувається заряд

Режим розряду OUT
Через встановлення верхньої гранічної напруги UP і нижньої граничної напруги dn; коли напруга батареї перевищує верхню граничну напругу,
реле вмикається і починає розряджатися; коли напруга батареї менша або дорівнює нижній граничній напруги dn, реле вимикається, виконується функція автоматичного розряджання; реле увімкнений, і індикатор OUT блимає, вказуючи, що він розряджається.

Примітка: Цей продукт є простим контролером напруги, який вмикається і вимикається через реле у разі вимкнення виходу, він діє тільки як перемикач і не може бути перетворений.

Опис функції:

1. Розрахунок процентного значення напруги: напруга батареї/верхня гранична напруга — нижня гранична напруга)

2. Функція кнопки:
Кнопка ВВЕРХ: коротке натискання для перемикання % і часу відтворення, тривале натискання впродовж 5 секунд для перемикання режиму, режим заряджання:

ВХОД, режим розряджання: ВЫХОД
Кнопка ВСТАНОВКИ: коротке натискання для перегляду поточних встановлених параметрів; тривале натискання кнопки SET для входу в
інтерфейс параметрів, настроювання: верхня межа напруги, dn: нижня межа напруги, OP: час провідності, dOP:
затримка увімкнення (0-999 секунд), за увімкненого FOPрежиму розряджання: примусове увімкнення (0-10
секунд)
Кнопка ВНІЗ: коротке натискання для вимкнення/вмикання вмикання реле (функція аварійної зупинки)
Кристалічний дисплей вимкнений, і реле вимкнене
Тривале натискання кнопки вниз для настроювання стану підсвітки РК-дисплея L-P: вимкнена підсвітка завжди увімкнена, ВМИК:
підсвітка автоматично вимкнеться через 5-10 хвилин; будь-яка клавіша прокинеться після вимкнення.

3. Настроювання параметрів

a. Натисніть і утримуйте кнопку SET, щоб увійти в інтерфейс налаштування параметрів;
b. Після входу в інтерфейс налаштування параметрів коротко натисніть клавішу SET, щоб перемкнути встановлені параметри;
c. Після вибору параметрів ви можете встановити його за допомогою клавіші вгору/вниз, підтримка короткого натискання,
натисніть;
d. Для встановлення інших параметрів повторіть кроки b) і c);
e. Після завершення всіх налаштувань параметри тривале натискання кнопки SET для виходу та збереження;

3.1 Функція керування часом заряджання/розряджання

Коли параметр часу OP встановлений на ненульове значення, запускається керування часом заряджання/розряджання; коли реле проводить
, коли вмикається перше заряджання/розряджання, починається синхронізація; коли синхронізація завершена, реле автоматично вимикається для завершення a
Другий процес заряджання/розряджання; якщо синхронізація завершена, у режимі заряджання напруга виявлення <нижніша гранична напруга dn або
У режимі розряджання, коли напруга виявлення перевищує верхню граничну напругу, функція контролю часу заряджання автоматично вимикається й блимає
миготливий дисплей H: ER нагадує користувачеві, що настроювання параметра часу нецільоване; натисніть будь-яку клавішу, щоб зупинити миготіння;
Коли контроль часу заряджання/розряджання не встановлений.у разі увімкнення пристрій записує повний час, у разі
вході в інтерфейс відбиття часу показується миготливий час заряджання; потім виходьте з інтерфейсу зображення часу або наступного разу
очищається під час увімкнення зарядки (реле увімкнене);

3.2 Автоматичне визначення параметрів:

після встановлення параметрів і виходу, якщо нижня межа напруги dn ≥ верхньої межі напруги,
система блиматиме "помилка" як нагадування;

3.3 Затримка вмикання функції dOP (0 ~ 999 секунд):

інтервал часу між завершенням заряджання/розряджання та повторним увімкненням;

3.4 Час примусового запуску FOP (0 ~ 10 С):

після виконання умов проведення реле примусово вмикається (0 ~ 10 °C) і
визначає напругу батареї; ця функція загалом призначена для функції розряду, і деякі випробувальні навантаження
у моментпровідність, вона буде миттєво знижена до нижньої гранічної напруги, і реле буде вимкнене через помилкове спрацьовування.
спосіб виконання нормального процесу розряджання;
