#2 Плата захисту BMS 13S 20A 48 V із захистом і балансуванням + ON/OFF Li-ion 18650 (Контролер заряду/розряджання)
1 272 ₴
- Немає в наявності
Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).
Ми раді вітати Вас у інтернет магазині cv-svet.com.ua
Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:
- За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
- Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
- Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
- Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
- Ваші запитання так само пишіть на Email з вказанням посилання на товар.
- При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
Відправлення відбуваються по першій можливості з вівторка по неділю. - Після покупки, покупець першим виходить на зв'язок.
- Ціна за 1 штуку
Опис (машинний переклад з англійської):
Особливість
1. Він підходить для літій-іонного акумулятора 13S 48V.
2. З функціями захисту від напруги, виявлення струму, включно з захистом від перевантаження за струмом, перенапруги, зниженої напруги та короткого замикання.
3. Ця BMS застосовується з високоякісною мікросхемою спеціально для захисту літієвих батарей. Висока
ступінь точності виявлення перезаряджання, перерозряджання, балансування напруги та з виявленням функцій вимкнення дротів,
з трьома рівнями надмірного розряджання та виявлення перевантаження за струмом і час затримки в процесі виявлення (перевантаження за струмом 1,
перевантаження струмом 2, захист від короткого замикання), з функціями захисту від заряджання в зарядному порту, щоб уникнути
проблем зі зворотним під'єднанням від зарядного пристрою. коротке замикання зарядного порту, з дворівневим захистом від перенапруги
під час заряджання: це друкована плата для літій-іонного акумулятора серії 13 48 В (54,6 В) з постійним струмом розряду 15 А.
і максимальний зарядний струм 4 А. Порт заряджання та розряджання відрізняється.
Напруга: 48 В
Вага: 0,1 кг
Розмір: Л72*В61*Х10мм
Номер моделі: 13M20A-SW
Номінальна ємність: 10-30 А·год
Тип: літій-іонний
Застосування: літій-іонний акумулятор 13S 48V
Робочий струм: 20А
Збалансований струм: 40 мА
Зарядний струм: от 1А до 5А
Напруга заряджання: 54,6 В
Номер у серії: 13S
Функції: з перемикачем ВМИК/ВИМИК і функцією балансу, захистом від перезаряджання, захистом від розряджання, захистом від перевантаження за струмом, захистом від короткого замикання, захистом від температури тощо.
Електричні характеристики (Ta=25 oC)
Ні. |
Тестовий елемент |
Мін. |
тип. |
Максимум |
Їж. см |
|
1 |
Вхідна зарядна напруга |
54,4 |
54,6 |
54,8 |
В |
|
2 |
Вхідний зарядний струм |
2 |
3 |
8 |
А |
|
3 |
Вихідний струм розряду |
15 |
20 |
22 |
А |
|
4 |
Захист від перевантаження за струмом |
50 |
60 |
70 |
А |
|
5 |
Споживаний струм |
10 |
25 |
30 |
уА |
|
6 |
Баланс струму |
40 |
50 |
55 |
мА |
|
7 |
Напруга балансу |
4,1 8 |
4. 2 |
4,2 5 |
В |
|
8 |
Напруга захисту від перезаряджання |
4. 21 |
4,2 7 |
4. 30 |
В |
|
9 |
Час затримки напруги захисту від перезаряджання |
0,5 |
1 .0 |
2.0 |
З |
|
10 |
Напруга захисту від перерозряджання |
2. 65 |
2. 7 |
2. 75 |
В |
|
11 |
Час затримки напруги захисту від перерозряджання |
0,5 |
1. 0 |
2.0 |
РС |
|
12 |
Випуск захисту від короткого замикання |
Зніміть навантаження |
||||
13 |
Імпеданс |
|
8 |
15 |
мОм |
|
14 |
Робоча температура |
-15 |
+25 |
+45 |
ºC |
|
15 |
Температура зберігання |
-20 |
+25 |
+30 |
ºC |
|
16 |
Розмір БМС |
L71 (±0,5)× W60 (±0,5)× H ≤1 2 |
мм |

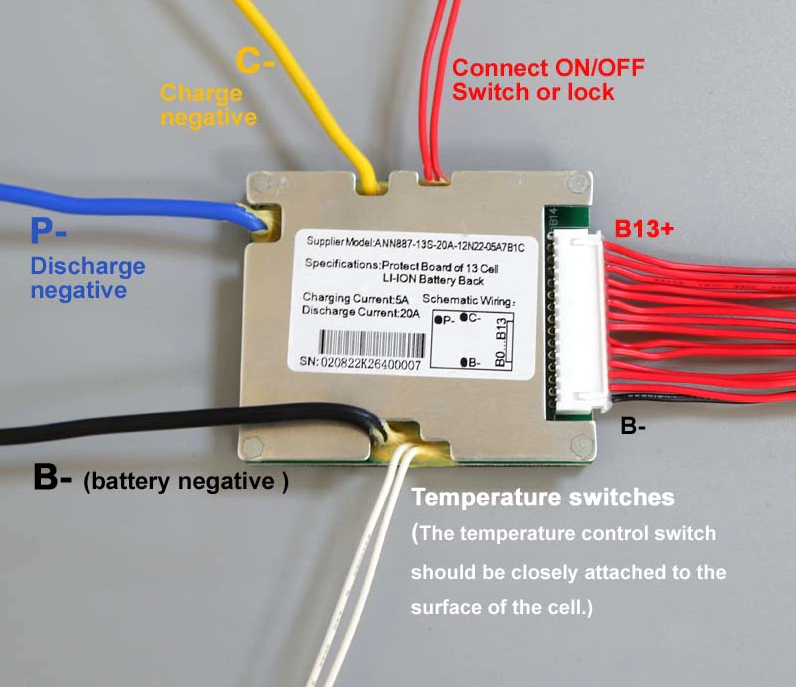

Інструкції з під'єднання:
силовий кабель
B-: під'єднайте до негативного акумулятора (чорний кабель 14AWG L = 150 ± 5 мм)
P-: під'єднання до мінуса нагнітального порту (синій кабель 14AWG L = 150 ± 5 мм )
C-: під'єднайте до негативному зарядному18AWG L = 150 ± 5 мм)
Кабель контролю напруги
Тип кабелю: UL1007 22AWG L=300±5мм
B-(чорний),B13+(червоний)
B-(GND,)/B1/B2/B3/B4/B5/B6/B7/B8/B9/B10/B11/B12 /B13 (В+)
Примітки:
Спочатку під'єднайте лінію B, а потім приєднайте джгут дротів контролю напруги. Останнім кроком є під'єднання ліній заряду та розряджання. Якщо ви хочете видалити їх, лад має бути зворотним. Будь ласка, зверніть увагу на лад під'єднання, інакше це пошкодить компонент.
оригінальний опис:
Feature
1. It is suitable for 13S 48V lithium ion battery pack.
2. With functions of protection from voltage, current detection, including over-current, overvoltage, under-voltage and short circuit protection.
3. This BMS has applied with high quality IC chip specially for lithium battery protection purpose .highly detection
precision degree on over-charge,over-discharge,voltage balancing ,and with detection on wires disconnection functions,
with three layers of over-discharge and over-current detections and delay times in detecting process.( Over-current 1,
over current 2,short cicircuit protection ),with charging protection functions at the charging port so as to avoid reverse
connection problem from the charger . short-circuit of charging port ,with two layers protection against over-voltage
when charging :This is The PCB for 13 series 48V(54.6v) lithium ion battery pack with 15A constant discharge current
and Max 4A charging current .the charge and discharge port is different.
Voltage:48V
Weight:0.1Kg
Size:L72*W61*H10mm
Model Number:13M20A-SW
Nominal Capacity:10-30Ah
Type:Li-Ion
Application:13S 48V li-ion battery
Working Current:20A
Balanced Current:40mA
Charging Current:1A to 5A
Charging Voltage:54.6V
Number in series:13S
Functions: With ON/OFF switch and balance function,over charge protection, over discharge protection, over current protection, short-circuit protection,temperature protection etc.
Electrical Characteristic (Ta=25 ºC)
No. |
Test Item |
Min. |
Typ. |
Max |
Unit |
|
1 |
Input Charging Voltage |
54.4 |
54.6 |
54.8 |
V |
|
2 |
Input Charging Current |
2 |
3 |
8 |
A |
|
3 |
Output Discharging Current |
15 |
20 |
22 |
A |
|
4 |
Over-Current Discharging Protection |
50 |
60 |
70 |
A |
|
5 |
Current Consumption |
10 |
25 |
30 |
uA |
|
6 |
Balance Current |
40 |
50 |
55 |
mA |
|
7 |
Balance Voltage |
4.18 |
4.2 |
4.25 |
V |
|
8 |
Over-Charge Protection Voltage |
4.21 |
4.27 |
4.30 |
V |
|
9 |
Over-Charge Protection Voltage Delay Time |
0.5 |
1.0 |
2.0 |
S |
|
10 |
Over-Discharge Protection Voltage |
2.65 |
2.7 |
2.75 |
V |
|
11 |
Over-Discharge Protection Voltage Delay Time |
0.5 |
1.0 |
2.0 |
mS |
|
12 |
Short Circuit Protection Release |
Remove the load |
||||
13 |
Impedance |
|
8 |
15 |
mΩ |
|
14 |
Operating Temperature |
-15 |
+25 |
+45 |
ºC |
|
15 |
Storage Temperature |
-20 |
+25 |
+30 |
ºC |
|
16 |
BMS Size |
L71(±0.5)×W60(±0.5)×H≤12 |
mm |
Wiring instructions:
power cable
B-:Connect to battery negative (Black cable 14AWG L=150±5mm)
P-:Connect to negative of discharge port (Blue cable 14AWG L=150±5mm)
C-:Connect tonegativeof charge port (Black cable18AWG L=150±5mm)
Voltage monitoringcable
cable type:UL1007 22AWG L=300±5mm
B-(Black),B13+(Red)
B-(GND,)/B1/B2/B3/B4/B5/B6/B7/B8/B9/B10/B11/B12/B13 (B+)
Remarks:
Please connect B- line firstly, and then connect voltage monitoring wiring harness. The last step is to connect charge and discharge lines. If you want to remove them, the order should be reversed. Please pay attention to the connection order, or it will damage the component.
Основні атрибути | |
---|---|
Тип | Контролер |
- Ціна: 1 272 ₴
