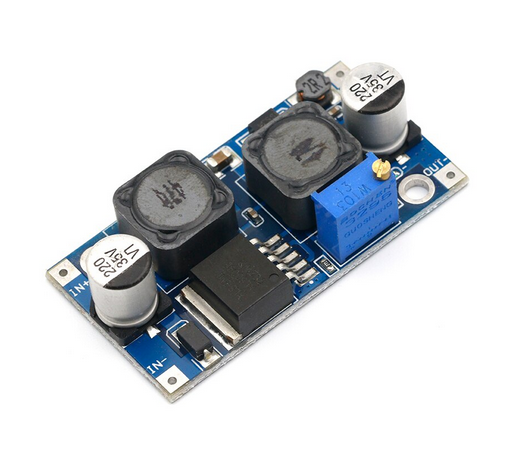

XL6009-2 Підвищувач Імпульсний DCDC перетворювач на XL6009 від 4-32В до 1,25-35В, до 4А

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

• За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
• Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
• Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
• Ваші запитання так само пишіть на Email з вказанням посилання на товар.
•
• При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
  Відправлення відбуваються по першій можливості з вівторка по неділю.
• Після покупки, покупець першим виходить на зв'язок.
• Ціна за 1 штуку

Підвищений конвертер постійного напруження використовується для регулювання вхідної напруги в ланцюгу. Його можна використовувати в нескладних проектах на мікроконтролерах.

У використанні перетворювача досить просто. Потрібно змонтувати джерело напруження до входу конвертера, а потім змонтувати пристрій до виходу і подати їжу. Після налаштування перетворювача ви можете приступати до роботи. Керування конвертером здійснюється за допомогою нарядкового резонансу, який знаходиться на корпусі пристрою. Завдяки йому можна змінити значення вихідних стресів.

Щоб з’єднати вхідний тиск, конвертер має дві клеми, до яких, за допомогою пайки, долучається джерело вхідної напруги. Позначення клем IN+, IN-.

Існує дві пристрої для встановлення з’ єднання з вашим фотоапаратом.  клемми, до яких, за допомогою пайки, долучаються споживачі вихідних стресів. Позначення контактів OUT+, OUT-.

Внимание! Модуль не має захисту від короткого замикання у завантажуванні та зворотній полярності, отже встановіть запобіжник або захист від короткого замикання і дотримуйтесь полярності з’ єднання

Регулювання струму можна виконувати лише за допомогою реального навантаження, підключивши амперметр послідовно з навантаженням.

Напруження автоматично запускати буде видовжене до 7 в менше або менше двигуна на високій швидкості,
коли напруга до 15 В або вище. При напруженні 12 в цей додаток автоматичної Бак вирішує цю проблему,  Незважаючи на вхідний тиск 5 В або 12 В або 32 В, вихід можна стабілізувати при 12 В.

Широке вхідне напруження 5V - 32V;

Широка вихідна напруга 1,25 V - 35V (з автоматичною Бак, сфера роботи, будь-які вході напруги можуть  бути довільно регулюється вихідним напруженням)

Вмонтовані 4-ефективні перемикачі MOSFET забезпечують ефективність до 94%; (ток LM2577 дорівнює  3A)

Висока частота перемикання 400 кГц, Пульсація менша і менша. (Частота LM2577 всього 50 кГц)

Призначення:

Автомобільний регулятор, сонячна фотоелектрична, вітрівна енергія та інші програми нестабільності  Напруження.

Технічні параметри

Специфікація моделі: додаток DSN6000AUD Автоматичний Бак

Властивості модуля: неізольований буст

Латки: несинхронне виправлення

Діапазон на вході: 3,8 V - 32V

Вихідний діапазон: 1,25 V - 35V

Вхідний струм: 3A ( max), Без навантаження 18ма (Вхід 5 В, вихід 8 в, без навантаження менше 18ма. Вище напруження, ніж  більше струму навантаження).

Ефективність перетворення:\94% (більший тиск, ніж нижча ефективність)

Частота перемикання: 400 кГц

Пульсація на виході: 50 мВ (чим вища напруга, тим більше струм, тим більше пульсація)

Регулювання навантаження: alice 0.5%

Регулювання напруженості: alice 0.5%

Робоча температура: -40 - + 85

Розміри: 48 мм * 25 мм * 14 мм (Д * Ш * В)
