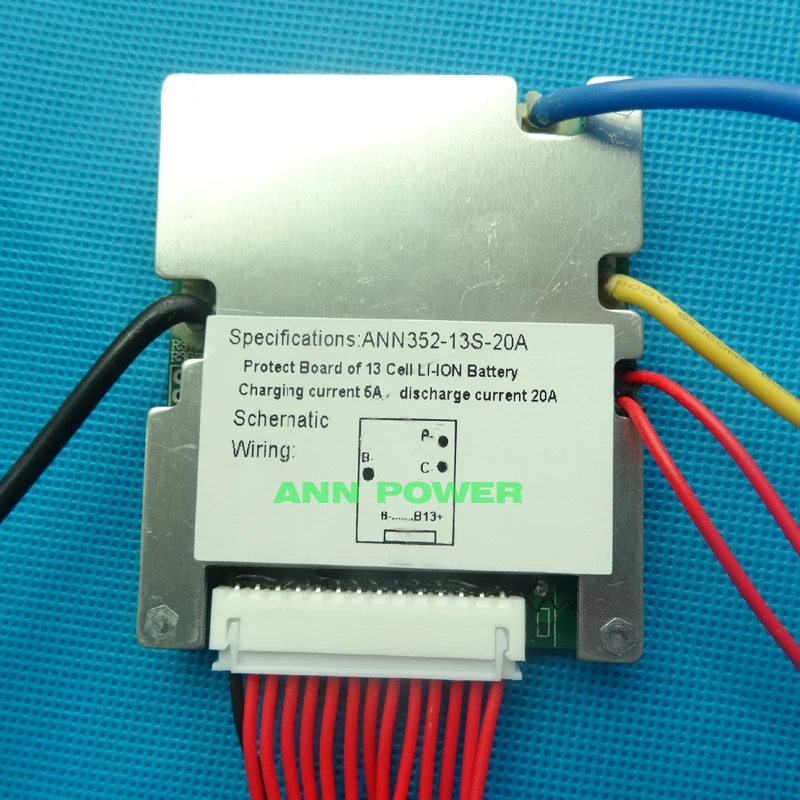

Плата захисту BMS 13S 20A 48V з захистом і балансуванням + ON/OFF Li-ion 18650 (Контролер заряду/розряду)
1 932 ₴
- В наявності 1 од.
Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).
Ми раді вітати Вас у інтернет магазині cv-svet.com.ua
Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:
- За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
- Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
- Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
- Замовлення актуальні 1-3 дні, після чого замовлення анулюється.
- Ваші запитання так само пишіть на Email з вказанням посилання на товар.
- При обміні шлюбу, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
Відправлення відбуваються по першій можливості з вівторка по неділю. - Після покупки, покупець першим виходить на зв'язок.
- Ціна за 1 штуку
Опис (машинний переклад з англійської):

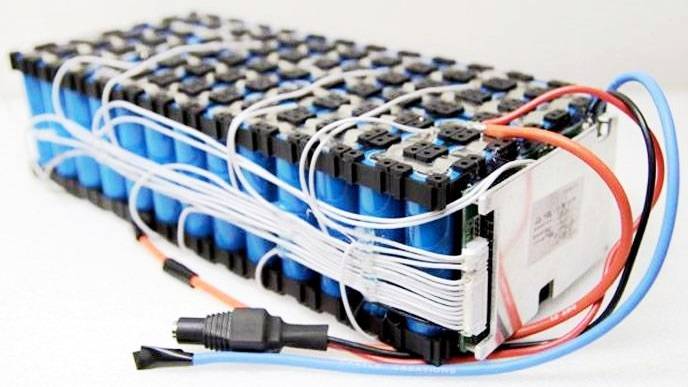

48V літій-іонний акумулятор для електровелосипеда BMS, 13S 48V 20A BMS, напруга зарядки 54,6 В, з функцією балансу і перемикачем ВКЛ / ВИКЛ.
Характерна риса
1. Він підходить для літій-іонного акумулятора 13S 48V.
2. З функціями захисту від напруги, виявлення струму, включаючи захист від перевантаження по струму, перенапруги, зниженої напруги і короткого замикання.
3. Эта BMS применяется с высококачественной микросхемой IC специально для защиты литиевых батарей. Высокая
степень точности обнаружения при перезарядке, чрезмерной разрядке, балансировке напряжения и с обнаружением функций отключения проводов,
с тремя слоями чрезмерной разрядки и Обнаружение перегрузки по току и время задержки в процессе обнаружения (
перегрузка по току 1, перегрузка по току 2, защита от короткого замыкания), с функциями защиты от зарядки в порту зарядки, чтобы избежать проблем с обратным
подключением от зарядного устройства. коротке замикання порту зарядки, з дворівневою захистом від перенапруги
при зарядці: це друкована плата для літій-іонного акумулятора серії 13 48 В (54,6 В) з постійним струмом розряду 15 А
І максимальний струм зарядки 4А. Порт зарядки і розрядки відрізняється.
Напруга: 48 В
Вага: 0,1 кг
Розмір: L72 * W61 * H10 мм
Номер моделі: 13M20A-SW
Номінальна потужність: 10-30 Ач
Бренд: ANNBATTERY
Тип: літій-іонний
Застосування: літій-іонний акумулятор 13S 48V
Робочий струм: 20А
Сбалансированный ток: 40 мА
Зарядный ток: от 1А до 5А
Напряжение зарядки: 54,6 В
Кол-во в серии: 13S
Электрические характеристики (Ta = 25 ºC)
Нет. |
Тестовый элемент |
Мин. |
Тип. |
Максимум |
Ед. изм |
|
1 |
Входное напряжение зарядки |
54,4 |
54,6 |
54,8 |
V |
|
2 |
Входной ток зарядки |
2 |
3 |
8 |
А |
|
3 |
Выходной ток разряда |
15 |
20 |
22 |
А |
|
4 |
Защита от перегрузки по току |
50 |
60 |
70 |
А |
|
5 |
Потребляемый ток |
10 |
25 |
30 |
uA |
|
6 |
Баланс тока |
40 |
50 |
55 |
мА |
|
7 |
Баланс напряжения |
4,1 8 |
4. 2 |
4,2 5 |
V |
|
8 |
Напряжение защиты от перезарядки |
4. 21 |
4,2 7 |
4. 30 |
V |
|
9 |
Время задержки напряжения защиты от перезарядки |
0,5 |
1, 0 |
2.0 |
S |
|
10 |
Напряжение защиты от переразряда |
2. 65 |
2. 7 |
2. 75 |
V |
|
11 |
Время задержки напряжения защиты от переразряда |
0,5 |
1. 0 |
2.0 |
РС |
|
12 |
Расцепитель защиты от короткого замыкания |
Снимите нагрузку |
||||
13 |
Импеданс |
8 |
15 |
мОм |
||
14 |
Рабочая Температура |
-15 |
+25 |
+45 |
ºC |
|
15 |
Температура хранения |
-20 |
+25 |
+30 |
ºC |
|
16 |
Размер BMS |
L71(± 0,5) × W60 (± 0,5) × H ≤1 2 |
мм |

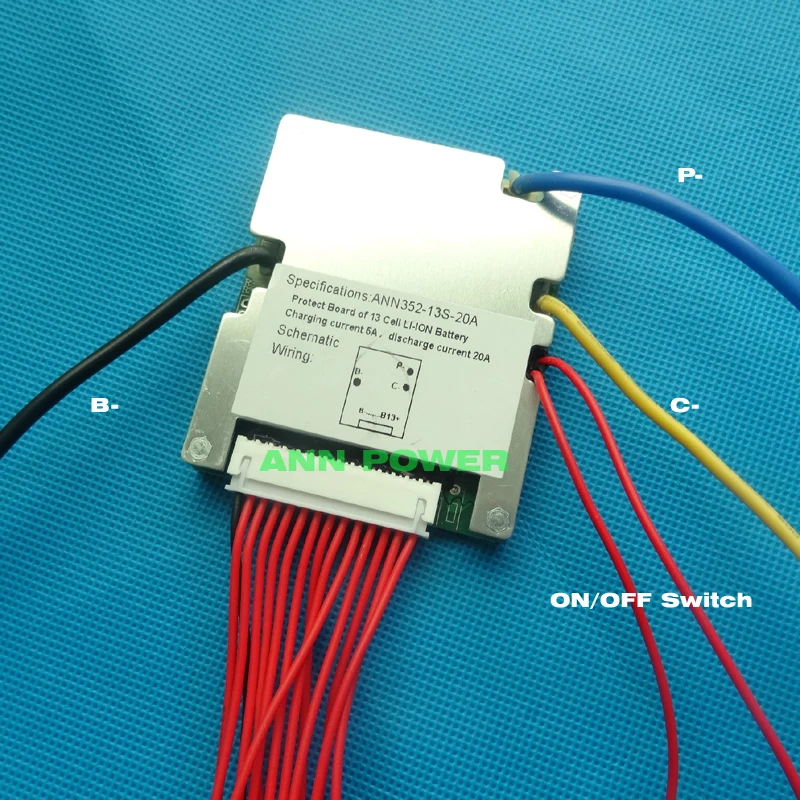

Инструкции по подключению:
силовой кабель
B-: Подключите к отрицательной клемме аккумулятора (черный кабель 14AWG L = 150 ± 5 мм)
Р: Conne кт к negat ив из выпускного отверстия (синий кабель 14AWG L = 150 ± 5 мм)
С-: Подключение к negatивы стоимости порта (черный cable18AWG L = 150 ± 5 мм)
Кабель для контроля напряжения
Тип кабеля: UL1007 22AWG L = 300 ± 5 мм
B- (черный), B13 + (красный)
B- (GND,) / B1 / B2 / B3 / B4 / B5 / B6 / B7 / B8 / B9 / B10 / B11 / B12 / B13 (B +)
Примечания:
Сначала подключите линию B, а затем подключите жгут проводов контроля напряжения. Последний шаг - подключение линий заряда и разряда. Если вы хотите удалить их, порядок следует изменить. Обратите внимание на порядок подключения, иначе это приведет к повреждению компонента.
Основні атрибути | |
---|---|
Тип | Контролер |
