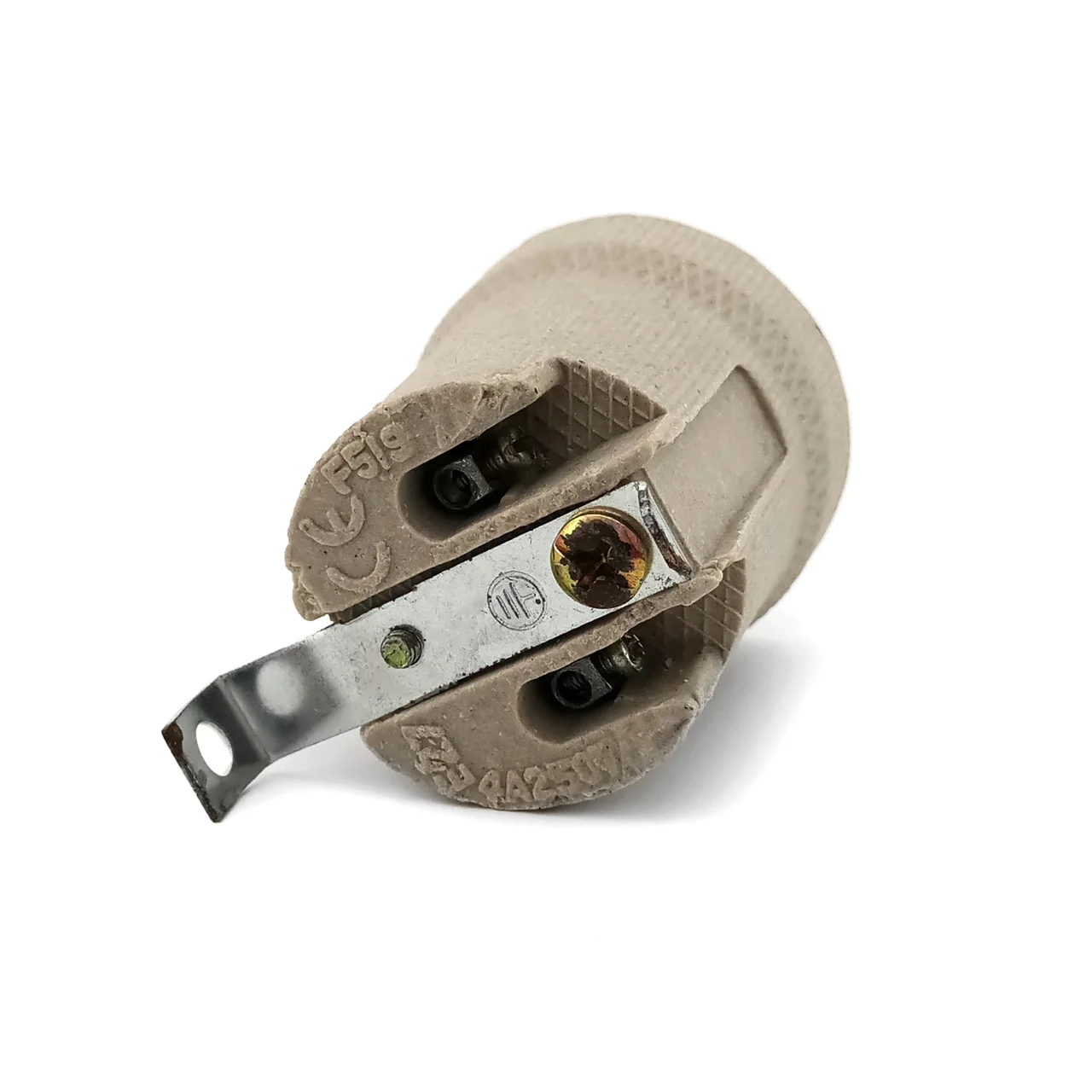

Керамічний патрон Е27 (27 мм) з тримачем

24 ₴

Мінімальна сума замовлення на сайті — 500 грн

  • В наявності
Керамічний патрон Е27 (27 мм) з тримачем
Керамічний патрон Е27 (27 мм) з тримачемВ наявності
24 ₴
+380 (66) 358-34-64
Замовлення лише через сайт (купити)
+380 (66) 358-34-64
Замовлення лише через сайт (купити)
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Ми раді вітати Вас в інтернет магазині cv-svet

Щоб Ваша покупка була максимально швидкої і комфортної ознайомтеся з умовами роботи нашого магазину:

  • Ми не відправляємо замовлення післяплатою. Звертаємо Вашу увагу, що «Покупка без ризику» не є аналогом накладеного платежу і передбачає 100% передоплату замовлення.
  • За замовчуванням ми не передзвонюємо покупцеві по телефону. Всі необхідні дані для обробки замовлення ми надсилаємо Вам на електронну пошту.
  • Ми не приймаємо замовлення по телефону. Набагато швидше і комфортние оформити замовлення на сайті.
  • Ми не записуємо дані клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок всі дані пересилаються на електронну пошту.
  • Замовлення актуальне три дні, після чого замовлення анулюється.
  • Питання, що цікавлять вас так само пишіть на пошту із зазначенням посилання на товар.
  • cc9522aad6_8029007_6882954.gif                                         cc9522aad6_8029007_6882954.gif
  • При обміні шлюбу, обміні з гарантійного рядок всі витрати на транспортування оплачується замовником.
    Відправлення здійснюються за першої можливості з вівторка по неділю.
  • Після здійснення покупки обов'язково виберіть форму оплати і доставки, вкажіть Email. Так як дана форма сильно спрощує процедуру купівлі. До того ж без цього угода може вважатися такою, що не відбулася.
  • Після покупки, покупець першим виходить на зв'язок
  • Ціна за 1 штуку



ОПИС: керамічний Патрон.
ОБЛАСТЬ ЗАСТОСУВАННЯ: призначений для установки електроламп і використання його в побутовому і промисловому застосуванні .





Патрон призначений для установки в нього електричних ламп з різьбовими цоколями Е27 по ГОСТ 28108-89.

Застосовується для потреб народного господарства і комплектації освітлювальної арматури.

Кліматичне виконання і категорії розміщення патрона УХЛ2, Т2 за ГОСТ 15150-69.

Ступінь захисту ІР20 по ГОСТ 14254-96.

Кріплення патрона до арматури здійснюється гвинтом М4 через отвір у денці.

Введення монтажних проводів в патрон бічного (роздільний).



Контактні затиски патрона дозволяють приєднання мідних проводів перерізом жил від 0,5 до 2,5 мм2.

Ізолюючі деталі патрона виготовляються з порцеляни підгрупи 111 ГОСТ 20419-83.

Номінальна напруга, В: 220



Номінальний струм, А: 4

Нормована робоча температура, °С: 165

Цоколь: Е 27



Електричні патрони призначені для фіксації ламп будь-якого виду, і подачі живлення для їх випромінювання. У зв'язку з цим до патронів пред'являються найвищі вимоги з безпеки.

В останні роки вітчизняні та імпортні виробники воліють для виробництва патронів використовувати термостійкий пластик, під назвою полибутелентерефталат. Це пластик високої жорсткості, який може виносити без особливого збитку для себе, дуже високі температури.

Якщо врахувати, що у відповідності зі стандартами, на задній стороні патрона повинна бути температура, яка не перевищує 110°С, то використання цього матеріалу більш обґрунтоване, ніж сплавів металів. Крім цього, сучасні патрони в обов'язковому порядку мають спеціальні пристрої для фіксації штирьков ламп будь-якого виду. Ці пристрої створюють максимальний контакт, при цьому при укрученні лампи, не спостерігається викривлень, і інших дефектів.

















Електричний патрон, пристрій і підключення

Електричний патрон є невід'ємною частиною будь-якого світильника і виконує завдання не тільки фіксації і передачі електричного струму джерела світла. До нього прикріплюють абажур, плафон та інші предмети естетики та управління світловим потоком.

У загальних рисах про пристрої електричного патрона я написав при описі пристрою люстри. Але для практичного застосування і ремонту електричних патронів необхідно більш детальне знайомство.

Маркування електричних патронів

На електричні різьбові патрони для ламп поширюється ГОСТ Р МЕК 60238-99, згідно якого патрони для мережі 220 В випускаються трьох типів. Е14 – в побуті іменований міньйон (зазвичай такі встановлені для підсвічування в холодильниках, СВЧ печах). Е27 – використовуються в переважній кількості світильників. Е40 – для вуличних світильників. Всі електричні патрони за принципом роботи влаштовані однаково і відрізняються тільки габаритними розмірами і конструктивним виконанням.

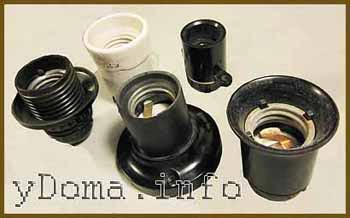

Електричний патрон



На корпусі кожного електричного патрона є маркування, де вказані його технічні характеристики. Патрон Е14 розрахований на максимальний струм споживання лампочкою до 2 А (440 Вт, Е27 – до 4 А (880 Вт) і Е40 – до 16 А (3500 Вт) і на напругу мережі до 250 В змінного струму.

Пристрій електричного патрона

Патрон складається із трьох основних деталей. Зовнішнього циліндричного корпусу, в якому закріплена різьбова гільза з різьбленням Едісона, денця і керамічного вкладиша. Для передачі струму від відповідних провідників на цоколь лампочки є 2 латунних контакту і кріпильні планки з різьбленням. Перед Вами патрон Е27, повністю розібраний на складові частини.

Устройсвто електричного патрона

На фото добре видно як торкаються латунні контакти з цоколем лампочки. Справа фото демонструє, як передається струм при закріпленні латунних контактів на керамічному вкладиші.

Як працює електричний патрон


Фаза, для підвищення експлуатаційної безпеки, повинна приходити на центральний контакт цоколя лампочки. При такому підключенні до мінімуму зводиться ймовірність зіткнення людини з фазою.

Електричний патрон на три лампочки

Одного разу мені поштою прийшло лист від Володимира з фотографіями нестандартного електричного патрона E27, призначеного для вкручування відразу трьох лампочок. Коли патрон був розібраний для підключення проводів, контакти з нього випали і розібратися, де вони були встановлені, для нього виявилося складним завданням, яку я і допоміг вирішити. Такого патрона у мене немає в наявності, так що наводжу оброблену надіслану Володимиром фотографію.

Електричний патрон на три лампочки

У контактуючих пластинах є отвори, і до них можна приєднати проводи гвинтами з гайками М3, якщо є під рукою паяльник, то можна дроти до пластин приєднати пайкою. Червоною стрілкою вказано пластина, до якої потрібно підключати фазний провід. Нульовий провід підключається до місця напрямку синьої стрілки. Синьою пунктирною лінією показано з'єднання між контактами. Цю перемичку можна і не робити, так як пластини будуть з'єднані між собою через цоколь укрученою лампочки, на фото зелена лінія. Але тоді, якщо права лампочка не буде вкручена, то на ліву лампочку теж не буде надходити живляча напруга.

Як підключити звичайний електричний патрон

Для того, щоб у деталях освоїти технологію підключення електричного патрона до проводів розглянемо процес складання патрона з нуля. Цей навик стане в нагоді і при ремонті електричних патронів.

До керамічного вкладишу притискається латунна пластина центрального контакту. З допомогою гвинта, закрученого в сталеву пластину, розташовану на протилежній стороні вкладиша, контактна пластина фіксується на вкладиші. Гвинт не тільки виконує завдання кріплення центрального контакту, під час роботи патрона через нього подається струм на центральний контакт. Гровер тут не обов'язковий, хоча якщо Ви поставите, буде тільки краще. Затягувати гвинт потрібно з достатнім зусиллям, так як він бере участь у передачі струму від проводу до лампи. Далі таким же чином кріпиться друга латунна пластина. Центральний контакт підгинається до рівня бічних контактів.

Складання електричного патрона

Формуються в обов'язковому порядку кільця на провідниках. Просмикуються через денце провідники і прикручуються до сталевих пластин. Якщо електричний патрон призначений для підключення через стаціонарний вимикач, то фазний дріт підключається до центрального контакту. Бажано перевірити надійність прилягання центрального контакту. Для цього потрібно докласти лампочку цоколем і переконатися, що при упорі цоколя в бічні контакти, центральний контакт прогинається не менше ніж на пару міліметрів. Якщо прогин менше, то потрібно контакт відігнути трохи вгору.

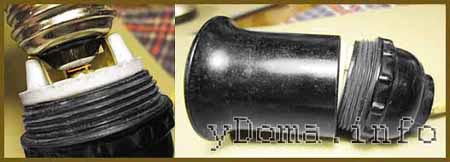

Перевірка складання електричного патрона

Залишилося накрутити циліндричний корпус на денце і патрон готовий до експлуатації. Залишилося підібрати підходящу лампочку. На сайті в науково-популярній формі представлена стаття «Про лампах розжарювання і люмінесцентних світлодіодних лампах і стрічках», ознайомившись з якою Ви зможете легко орієнтуватися в існуючому розмаїтті виробів світловипромінюючий техніки.

Як підключити електричний патрон з клемами

Більш сучасними є електричні патрони, проводи до яких підключаються за допомогою гвинтових затискачів, що нагадують затискачі клемних колодок. Такий вид підключення електричного патрона значно прискорює роботу з його підключення до електропроводки при монтажі. Пластмасовий корпус цих патронів монолітний, а контакти, що підводять електроенергію до цоколя лампи, закріплені в корпусі патрона заклепкою. Тому такий патрон ремонту не підлягає і у разі виходу його з ладу підлягає заміні цілком.

Електричний патрон підключений за допомогою клем.

Електричні патрони з затискними клемами зустрічаються типорозмірів Е14 і Е27 і цілком підходять для заміни традиційних розбірних патронів, пристрій яких описаних вище, при ремонті світильників і люстр.



Як підключити безгвинтової електричний патрон

Останньою новинкою в різновиду патронів Е14 і Е27, це патрон з безгвинтовим підключенням. На корпусі патрона є отвори, зазвичай дві пари. У них з невеликим зусиллям вставляються дроти. Встановлені всередині латунні пружинні контакти защемляють проводу та надійно утримують.

Безгвинтове підключення електричного патрона

Контакти в отворах 1-2 і 3-4 попарно з'єднані (на фотографії з'єднання позначено червоними лініями). Це зроблено для зручності підключення паралельно патронів в люстрах і світильниках з кількома лампочками. На один з патронів подається напруга живлення, а вже до нього за допомогою перемичок підключається наступний патрон. Так як сучасні енергозберігаючі та світлодіодні лампи споживають мало електроенергії, то кількість сполучених таким способом патронів може досягати десяти і більше. Підключати безконтактні електричні патрони легко і швидко. Досить вставити звільнений від ізоляції на довжину одного сантиметра провід у передбачене для цього отвір.

Але тут є особливість, яку потрібно врахувати. Дроти при виготовленні люстр зазвичай використовуються багатожильні, і надійно зафіксувати їх у контактах електричного патрона, особливо якщо жилки проводу тонкі, практично неможливо. Тому на заводах виробниках люстр кінці проводів, що підключаються до патрону, облуживаются. В результаті багатожильний провід на кінці ставати одножильним. Залужений кінець дроту легко вставляється в пружинний контакт патрона і надійно фіксується.

Підключення проводів до безвинтовому патрону

На фотографії продемонстровано послідовність підключення патрона до електропроводки. При заміні патрона в люстрі буває неможливо підібратися до проводів пальцями руки, тоді виручає пінцет.

Підключення проводів до безвинтовому патрону

Але не завжди є під рукою паяльник, та й не у кожного вдома є. У такому випадку при підключенні патрона можна обійтися без паяльника. Потрібно перед заправкою дроти пружинний контакт патрона, вставити в отвір металевий стрижень діаметром трохи більше діаметра проводу, наприклад цвях або, як на фотографії, годинну викрутку. Тоді пружний контакт відійде і в утворився зазор провід легко увійде. Після вилучення цвяха пружний контакт надійно затисне провід. Таким прийомом, в разі необхідності, легко і вийняти дроти з патрона.

Після заправлення дроту в пружний контакт патрона, потрібно обов'язково за дріт сильно потягнути, щоб перевірити надійність його фіксації.

Як підключити до електричного патрона розетку

Іноді виникає потреба встановити розетку, а до найближчої розподільної коробки далеко. З таким випадком, я зіткнувся, коли робив ремонт у ванній кімнаті. У дзеркала потрібно було встановити додатковий світильник і забезпечити можливість підключення електроприладів, наприклад електробритви. У ванній кімнаті вже був встановлений настінний світильник – кулька. Під'єднав до контактів в електричному патроні паралельно ще два дроти і підключив до них паралельно розетку. Правда, коли вимкнене світло у ванній кімнаті, то розетка теж знеструмлена, але в цьому є і позитивна сторона. У разі протікання води з верхнього поверху, не буде короткого замикання, навіть якщо в розетку потрапить вода. Встановлювати розетки у ванній кімнаті потрібно на максимально можливій відстані від ванни або душу, щоб виключити попадання води. Я встановив стандартну розетку, служить більше 10 років без проблем. Хоча краще встановити герметичну розетку, призначену для приміщень з підвищеною вологістю.

Ще раз мені доводилося підключатися до електричного патрона розетки в туалетній кімнаті, коли встановлював автоматичний датчик включення світла та дооснащал унітаз функцією біде.

В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик». В электрический патрон ввинчивался переходной патрон, с одной стороны которого была внешняя резьба как у лампочки, а с другой стороны была внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик позволял подключать к люстре любые электроприборы. Такой жулик можно сделать и самому из обыкновенного электрического патрона.

Крепление электрического патрона

Кріпиться патрон у світильниках, люстрах і, як правило, за денце. В отворі введення дроту в патрон є різьба. У Е14 – М10×1. У Е27 може бути одна з трьох: М10×1, М13×1 або М16×1. Світильники бувають підвішені безпосередньо на електропроводі і на металевій трубці будь-якої довжини і форми з різьбою на кінці.

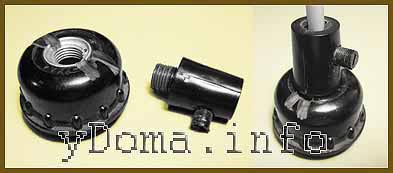

Кріплення електричного патрона за токоподводящий дріт

Кріплення патрона за токоподводящий провід без його додаткового закріплення не допустимо. В денце укручується пластмасова втулка з отвором в центрі для проходження електропроводи, в якій передбачено фіксуючий пластмасовий гвинт.

Кріплення електричного патрона за дріт

Після підключення проводів до контактів патрона і його складання, пластмасовим гвинтом затискають провід. Часто втулкою ще закріплюють декоративні елементи світильників та деталі для кріплення плафона. Таким чином, забезпечується надійність підключення електричного патрона, підвіски світильника і кріплення плафона. Фото звіт про те, як я кріпив патрон за токоподводящий провід при виготовленні бра для передпокою. Дріт застосовується спеціальний з підвищеною механічною міцністю.

Кріплення електричного патрона на трубці

Кріплення електричного патрона на металевій трубці найпоширеніше, так як дозволяє підвішувати важкі плафони і дає простір для дизайнерської фантазії. На трубку часто навинчивает додаткові гайки і з допомогою них, безпосередньо на трубці кріплять будь арматуру люстр, декоративні ковпаки, самі плафони. Все навантаження вже не несе електричний патрон, а металева трубка. Провід для підключення патрона пропускається всередині трубки.

Кріплення електричного патрона за трубку

Є електричні патрони, у яких на зовнішній частині циліндричного корпуса є різьблення, на яку можна накрутити абажурное кільце і за допомогою нього закріпити плафон або інший елемент дизайну напрямку світлового потоку.

Кріплення електричного патрона втулкою

В настільних лампах і настінних світильниках електричні патрони часто закріплюються металевими або пластмасовими трубчастими втулками до деталей з листового матеріалу. Такий спосіб кріплення розширює можливості конструкторів світильників, так як досить просвердлити в будь-якому місці деталі, зробленої з листового матеріалу отвір і закріпити патрон втулкою.

Кріплення патрона до пластині

Не раз доводилося ремонтувати світильники з таким кріпленням електричного патрона втулками з пластмаси з причини її деформації. Від нагрівання лампочкою розжарювання, пластмаса деформувалася, і електричний патрон починав бовтатися. Заміняв втулку металевої. Брав від змінного резистора типу СП1, СП3. У них кріпильна різьблення М12×1. Звертаю увагу, що різьба може бути й іншою. Справа в тому, що приєднувальна різьба патронів Е27 не нормована, і кожен виробник патрона робив різьблення на свій розсуд. Якщо надумаєте використовувати втулку від резистора, то перш, ніж ламати резистор, обов'язково перевірте, чи підходить різьблення до патрона. Резистор повністю розбирається і з пластмасового підстави витягується втулка.





Кріплення електричного патрона
з безгвинтовими контактними затискачами

Кріплення електричного патрона з безгвинтовими контактними затискачами дещо відрізняється від традиційного кріплення з причини того, що з'єднання корпусу з денцем здійснюється з допомогою двох засувок, а не різьблення.

Кріплення електричного патрона з безгвинтовими контактними затискачами

Спочатку на трубку з різьбленням в люстрі накручується денце, потім в патрон заправляються дроти і на завершення циліндричний корпус замикається в денце. На фотографії засувки у денця відламані, з такою несправністю люстра потрапила мені в ремонт. Такий патрон можна відремонтувати, технологія ремонту читайте у статті нижче.

Кріплення електричного патрона з безгвинтовими контактними затискачами засувками

Тому якщо Вам доведеться знімати такий патрон з люстри, то для того, щоб не зіпсувати дроту, спочатку відведіть за допомогою викрутки в сторони засувки, тим самим звільнивши корпус від денця.

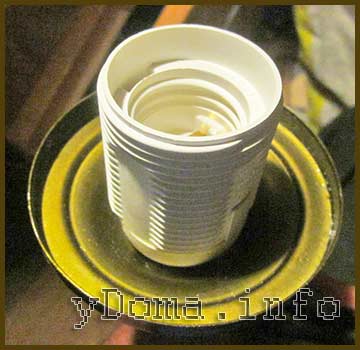

Електричний патрон

На цій фотографії зображений патрон з безгвинтовими контактними затискачами, встановлений при ремонті люстри натомість патрона, який вийшов з ладу. В даній люстрі патрон виконує і кріпильну функцію, фіксує декоративну металеву чашку, до якої зібраної люстрі прилягає скляний плафон.

Ремонт розбірного електричного патрона

Якщо у світильнику почали часто перегорати лампочки або лампочки починають при роботі змінювати яскравість світіння, то однією з причин, крім поганого контакту в вимикачі або розподільній коробці, є поганий контакт в електричному патроні. Іноді при цьому патрон при включенні світильника, починає видавати специфічний звук, що дзижчить, в доповнення від патрона може погано пахне гаром. Перевірити це не складно. Досить викрутити лампочку і заглянути в патрон. Якщо контакти почорніли, значить їх потрібно зачистити. Причиною почорніння може бути поганий контакт у місці приєднання патрона до проводів.

Ремонт електричного патрона

Для якісного ремонту електричного патрона його потрібно повністю розібрати, перевірити надійність приєднання проводів і зачистити до блиску латунні контакти.

Іноді при спробі викрутити лампочку її колба відклеюється від цоколя. У такому випадку потрібно спробувати вивернути залишився в патроні цоколь, відкрутивши циліндричний корпус електричного патрона, утримуючи його за денце. Якщо корпус відкрутить не виходить, то можна спробувати вхопити цоколь лампочки за край плоскогубцями і таким чином вивернути.



Ремонт електричного патрона
з безгвинтовими контактними затискачами

При ремонті квартири сусідки довелося зняти люстру із стелі. Коду вона, откручивала накидні гайки з електричних патронів з безгвинтовими контактними затискачами, щоб зняти плафони, то все циліндричні частини патронів від'єдналися від денець і повисли на проводах. Люстра провисіла всього шість років з лампочками розжарювання. Стало очевидно, що у результаті теплового впливу пластмаса стала крихкою, і засувки відламалися. Вирішив електричні патрони відремонтувати.

Підгонка рівня засувки

Сначала спилил остатки защелок до уровня площадок в цилиндрическом основании электрического патрона. На фотографии слева обломанная защелка, а справа – подогнанная в требуемый размер.

Сборка элеткрического патрона

Новые защелки были сделаны из листовой латуни толщиной 0,5 мм. Отрезанная полоска латуни шириной, равной ширине отломавшейся защелки, была согнута по форме, как на фотографии. Защелку можно сделать из любого листового металла, например, железа или алюминия.

Установка скобки на донышко

Загнутою стороною смужка була заведена в денце патрона з боку закругленої частини. Після цього прямий ділянку смужки був загнутий навколо залишився держателя обломившейся засувки, як показано на фотографії.

Характеристики
Основні
ВиробникDelux
Вихідний цокольЕ27
Користувальницькі характеристики
Гарантіягарантія від продавця
СтанНове
Тип цоколя (патрона)E27
