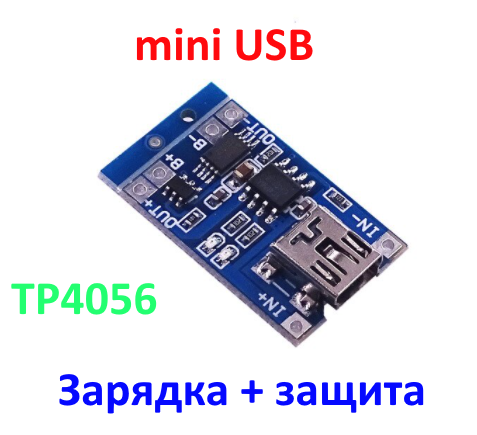

Mini USB TP4056 із захистом від перерозряджання, перевантаження та КЗ Модуль заряду Li-ion 18650 АКБ, Mini USB

Ця плата є модулем заряджання акумуляторів Li-ion напругою 3,7 В із захистом і без неї, оскільки на самій платі є контролер критичного розряду батареї це 2,5 В у разі досягнення якого автоматично вимкнеться навантаження й захисту за струмом від споживача не більш ніж 3 А.
Модуль перетворює будь-яке джерело постійної напруги 4,5-5,5 В і струмом 1 А на повноцінне ЗП.
Плата зібрана на спец. мікросхемі TP4056 має індикацію процесу заряджання й сама вимикає акумулятор у разі досягнення напруги на ньому 4,2 В.
У момент заряду світиться червоний світлодіод, показано на 2 фотці, коли батарея буде повністю заряджена засвітиться синій світлодіод.

Процес заряджання акумулятора ідентичний заряджанню мобільного телефона, яскраві світлодіоди сповіщають про закінчення заряджання акумулятора.
Модуль підходить для заряджання літій-Іонних і літієво-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 В. Чи то акумулятори від мобільного телефона, чи то батареї типорозмір 18650, які застосовуються в батареях для ноутбуків, і часто бувають без свого "захисту" з цією платою все це легко розв'язується.

Подати напругу на пристрій можна двома способами: через роз'єм, Mini USB або через паяння дротів, минаючи роз'єм Mini USB.
Акумулятор під'єднується до B+, B-, а навантаження, споживач, OUT+, OUT-. На другій світлині показано, який це має вигляд.
УВАГА! У модулі немає захисту від неправильного під'єднання (поліса +, -) до акумулятора та входу дотримуйтеся полярності.

Характеристики:
Вхідна напруга: постійна 4,5-5В
Напруга повного заряду: 4,0 - 4,1В
Напруга повного розряду: 2,9 - 3,1В
Захисти:
Поріг захисту від перезарядження: 4,2 - 4,3В
Поріг захисту від перерозряджання: 2,3 - 2,5В
Поріг захисту за струмом розряду: 3,0 А.

Модуль зарядного пристрою із захистом для li-ion на TP4056

     Плата містить контролер заряду Li-Ion акумуляторів TP4056. Мікросхема має індикацію процесу заряду та сама вимикає акумулятор у разі досягнення напруги на ньому 4,2 В. У момент заряду світиться червоний світлодіод, коли батарея буде повністю заряджена, засвітиться зелений світлодіод, червоний водночас згасне.
     Модуль підходить для заряджання літій-Іонних і літієво-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 В. Чи то акумулятори від мобільного телефона, чи то батареї типорозмір 18650, які застосовуються в батареях для ноутбуків. Подати напругу на пристрій можна двома способами: через роз'єм Mini USB або через паяння дротів, минаючи роз'єм.
Відмінність від дешевшого зарядного модуля: на цій платі додатково стоїть мікросхема захисту DW01-P, яка забезпечує захист від перезаряджання, захист від перерозрядження, захист від струмового перевантаження і від короткого замикання.
Для визначення оптимального струму заряджання виробник дає таку залежність: Струм заряджання=0,37*Емкість батареї, наприклад, для заряджання батареї ємністю 1000 мА·год досить 370 мА струму заряджання.
У процесі заряджання мікросхема може нагріватися до 60 °C. Це є нормальним.

• метод заряджання: лінійний;
• струм заряджання: 1 А (регульований);
• метод регулювання струму заряджання: заміна токозадального резистору;
• точність вихідної напруги: 1,5%;
• вхідна напруга: від 4,5 В до 5,5 В, постійна;
• напруга автоматичного завершення заряджання акумулятора: 4,2 В;
• захист від перезарядження: є;
• поріг спрацьовування: 4.30±0.050 В;
• захист від перерозряджання: є;
• поріг спрацьовування: 2.40±0.100 В;
• захист від перевантаження струмом (коротке замикання): є;
• поріг спрацьовування: 2.0 А;
• відновлення ланцюга після спрацьовування захисту: автоматичне;
• захист від неправильного під'єднання входу й акумулятора: немає;
• індикатори: червоний — "Зарядка", зелений (блакитний) — "Повний заряд";
• основний вхідний інтерфейс: Mini USB;

Розмір: 25 * 19 * 5 мм
