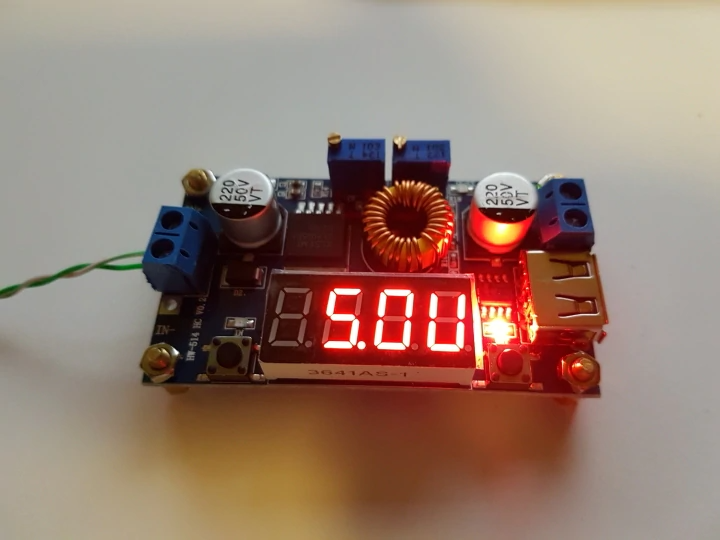

Понижуючий імпульсний модуль живлення з вольтметром для зарядки літієвих акумуляторів

Ми раді вітати Вас в інтернет магазині cv-svet.com.ua

Щоб Ваша покупка була максимально швидкої і комфортної ознайомтеся з умовами роботи нашого магазину:

• Ми не відправляємо замовлення післяплатою.
• За замовчуванням ми не передзвонюємо покупцеві по телефону. Всі необхідні дані для обробки замовлення ми надсилаємо Вам на електронну пошту.
• Ми не приймаємо замовлення по телефону. Набагато швидше і комфортние оформити замовлення на сайті.
• Ми не записуємо дані клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок всі дані пересилаються на електронну пошту.
• Замовлення актуальне три дні, після чого замовлення анулюється.
• Питання, що цікавлять вас так само пишіть на пошту із зазначенням посилання на товар.
•
• При обміні шлюбу, обміні з гарантійного рядок всі витрати на транспортування оплачується замовником.
  Відправлення здійснюються за першої можливості з вівторка по неділю.
• Після здійснення покупки обов'язково виберіть форму оплати і доставки, вкажіть Email. Так як дана форма сильно спрощує процедуру купівлі. До того ж без цього угода може вважатися такою, що не відбулася.
• Після покупки, покупець першим виходить на зв'язок
• Ціна за 1 штуку

1. Коли ви використовуєте продукт, входи і виходи модуля повинні бути ізольовані від землі.

2. Вихідна напруга USB відповідає модулю, а не фіксованим вихідною напругою 5 Ст. При зарядці цифрового устаткування переконайтеся, що вихідна напруга USB становить 5 Ст.

3. Деякі клієнти повідомляють: «модуль не може регулювати вихідну напругу завжди дорівнює вхідній напрузі. "Коли ви зіткнулися з цією проблемою, будь ласка, проти годинникової стрілки обертання" потенціометра напруги "10 кіл або більше, потім використовуйте модуль, ви можете налаштувати вихідна напруга. Оскільки заводське вихідна напруга за замовчуванням становить близько 20 ст.

Технічні характеристики

1. Діапазон вхідної напруги: 5-36 В постійного струму

2. Діапазон вихідної напруги: 1,25-32VDC регульований

3. Вихідний струм: 0-5A

4. Вихідна потужність: 75 Вт

5. Висока ефективність до 96%

6. Вбудована функція теплового відключення

7. Вбудована функція обмеження струму

8. Вбудована функція захисту від короткого замикання

9. Захист від зворотної полярності на вході: немає (якщо потрібно, Діод з високим струмом в серії з входом).

10. Д x Ш x В = 68,2 × 38,8 × 15 мм

11. Вага: 39 г

Застосування

1. Використовуйте в якості понижуючих модулів з захистом від перевантаження по струму

Використання:

(1) Налаштуйте праву кнопку так, щоб світлодіодний індикатор «OUT» висвітлював, цифровий вимірювач показує значення вихідної напруги, відрегулюйте «потенціометр напруги», щоб вихідна напруга досягла потрібного значення.

(2) Відрегулюйте правильну кнопку так, щоб цифровий лічильник показував значення вихідного струму; Провід короткої вихідний клеми, потім виберіть «потенціометр струму» так, щоб вихідний струм досяг попередньо визначеного значення захисту від перевантаження по струму. (Наприклад, цифровий вимірювач Відображає поточне значення 4А, потім ви можете використовувати модуль до максимального струму 4А)

(3) підключений до навантаження.

2. Використовуйте в якості зарядного пристрою

Використання:

(1) Переконайтеся, що вам потрібно зарядити поплавковое напруга акумулятора і зарядний струм; (якщо параметри літію 3,7 В/2200 мАч, то поплавковое напруга 4,2 В, максимальний зарядний струм 1С, ie 2200mA)

(2) в умовах відсутності навантаження Відрегулюйте «потенціометр напруги» так, щоб вихідна напруга досягла поплавкового напруги; (якщо до 3,7 В акумуляторна літієва батарея, вихідна напруга можна відрегулювати до 4,2 В)

(3) Відрегулюйте правильну кнопку так, щоб цифровий лічильник показував значення вихідного струму; Провід короткої вихідний клеми, потім виберіть «потенціометр струму» так, щоб вихідний струм досяг попередньо визначеного значення струму зарядки.

(4) Заводська зарядка за замовчуванням в 0,1 рази перевищує зарядний струм; (батарея під час зарядки поступово зменшується, якщо Параметри струму зарядки становить 1 А, потім, коли струм заряду менше 0,1 а, синій світильник s вимкнений, включається зелений світильник, що означає, що акумулятор заряджається)

(5) підключений до зарядці акумулятора.

(1,2,3,4 кроків як: вихід вивантажений, не підключайте акумулятор)

3. Використовується як світлодіодний модуль драйвера постійного струму

Використання:

(1) Відрегулюйте «потенціометр напруги», щоб вихідна напруга досягла потрібного значення.

(2) Відрегулюйте правильну кнопку так, щоб цифровий лічильник показував значення вихідного струму; Провід короткої вихідний клеми, потім виберіть «потенціометр струму» так, щоб вихідний струм досяг попередньо визначеного світлодіодний робочий струм.

(3) Підключення світлодіодний, робота.

(1,2 кроку як: вихід вивантажений, не підключається світлодіодний)

Вольтметр і амперметр Метод калібрування:

Модуль з функцією ручного калібрування може правильно відображати точне напруга і струм, якщо ви вважаєте, що поточне напруга і точність струму відповідають вимогам, не виконуйте наступні операції.

(1) кроки калібрування вихідної напруги

Крок 1, налаштуйте праву кнопку так, щоб світлодіодний індикатор «OUT» висвітлював, цифровий вимірювач показує значення вихідної напруги; Натисніть праву кнопку більше 2 секунд, потім відпустіть, цифровий лічильник і світлодіодний індикатор «OUT» блимає синхронізацією, так що ви входите в режим калібрування вихідної напруги.

Крок 2, натисніть праву кнопку (нормальна швидкість), значення напруги складається в одиницю; Натисніть Ліву кнопку, мінус блок; через блоку менше 0,1 В, відображення мінімального напруги до 0,1 В, тому вам потрібно безперервно натискати 1-5 разів, щоб побачити зміни вольтметра 0,1 В, Скільки разів вольтметр змінюється на 0,1 В натисненням кнопки, в залежності від поточного напруги дисплея, чим вище напруга, тим менше кількість натискання.

Крок 3, натисніть праву кнопку більше 2 секунд, потім відпустіть, щоб вийти з режиму калібрування вихідної напруги. Всі параметри автоматично включаються для збереження.

(2) кроки калібрування вхідної напруги

Крок 1, налаштуйте праву кнопку так, щоб світлодіодний індикатор «IN» висвітлював, цифровий вимірювач показує значення вхідної напруги; Натисніть праву кнопку більше 2 секунд, потім відпустіть, цифровий лічильник і світлодіодний індикатор «IN» блимає синхронізацією, так що ви входите в режим калібрування вхідної напруги.

Кроки 2 і 3, у відповідності з методом калібрування вихідної напруги.

(3) кроки калібрування вихідного струму

Крок 1, відрегулюйте правильну кнопку, щоб цифровий лічильник показував значення вихідного струму. Натисніть праву кнопку протягом більш 2 секунд, потім відпустіть, цифровий вимірювач блимає синхронізацією, щоб ви могли увійти в режим калібрування вихідного струму.

Крок 2, підключений до навантаження, амперметр в серії, Відрегулюйте праву і ліву кнопку, щоб змінити дисплей цифрового лічильника, так що це відповідає дисплею амперметра.

Посилка включає в себе:

• 1 шт. * регульований 5А CC/CV потужний понижуючий модуль зарядки світлодіодний драйвер USB вольтметром
