Опис

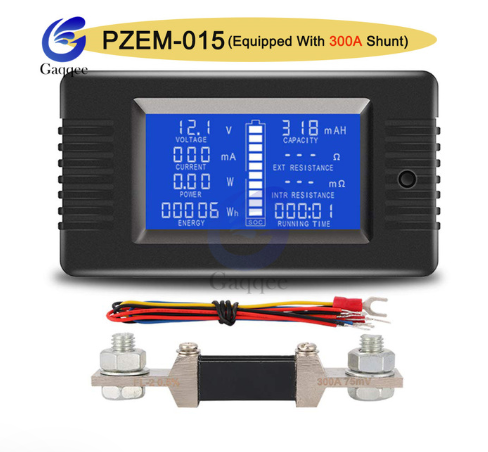

Вимірювач параметрів струму PZEM-015, 50-300 А

Цей вимірювач загалом використовується для вимірювання напруги, струму розряду, потужності розряду, імпедансу розряду, внутрішнього опору, ємності, залишкової потужності, енергоспоживання, часу роботи різних типів батарей і відображення даних вимірювань на РК-дисплеї. Залишається заряд батареї: показується символом батареї, всього 10 сіток, кожна сітка представляє 10% електроенергії.

Параметры:

• модель: PZEM-015
• діапазон вимірювання струму: 50, 100, 200, 300 А (вибирається вище)
• діапазон вимірювання напруги: 0-200 В
• мінуляція струму: 1 мА
• пусковий струм: 10 мА
• точність вимірювання: 1%
• діапазон вимірювання потужності: 0-60000 Вт, <10 Вт показує 9.99 Вт
• мінімальна роздільна здатність: 0.01 Вт
• пускова потужність: 0.2 Вт
• точність вимірювання: 1%
• діапазон вимірювання енергоспоживання: 0-9999 кВтч, дисплей <1 кВтч 999 Втч
• діапазон вимірювання імпедансу: 0-1000 Ом, <100 Ом показує 99,9 Ом
• діапазон вимірювання ємності: 0-1000AH, <1AH показує 999mAH
• діапазон вимірювання внутрішнього опору: 0-999 мОм
• діапазон часу роботи: 0-999 год, формат 0:00:00 ~ 999:59 (переповнення до 0)
• потужність споживання:
  • робочий режим: 0.03-1.2 Вт
  • режим сну: 0.5 МВт-0.5 Вт
• робоча температура: от-20 до + 60 С
• розміри: 87 х 47 х 24.25 мм

докладніше з статті з інтернету

PZEM-015. Старша версія "народного" тестера.

Усім привіт! Надумав тут прикупити собі тестер для ланцюга постійного струму, спочатку потрібен був на 12-15 вольтів і 10 Амперів, але хом'як International: «смисл брати просту модель, раптом колись знадобиться підчепити до джерела високої напруги та в ланцюга будуть гуляти високі струми, це ж потім докуповувати ще один модуль під інший діапазон, ось цей на 0-200 Вольт і 300 Ампер буде якраз». Ну і бонусом є шкала на 10 сегментів із настроюваним діапазоном і зображення опору навантаження.
Поки жаба задумалася, встиг ткнути на кнопку «купити»)




Характеристики

Вимірювання струму: 0-300A, за значення менш ніж 1 Ампера крок 1 мА.
Вимірювання напруги: 0-200 В, за напруги менш ніж 10 В крок 0,01 В
Вимірювання потужності: 0-60000 Вт, менш ніж 10 Вт крок 0,01 Вт
Обчислення споживання електроенергії: 0-9999кВт, менш ніж 1 кВт крок 1 Вт
Вимірювання зовнішнього опору: 0-1000 Ω, менш ніж 100 Ω крок 0,1 Ω
Вимірювання ємності: 0-1000А·год, менш ніж 1 А·год крок 1 мА·год
Вимірювання внутрішнього опору: 0-999mΩ
Тривалість: 0-999 годин, формат 0:00:00~999:59 (скидання до нуля)
Рівень заряду: 10 сегментів, кожен зображає по 10% виставленого діапазону

Екран із гарними кутами огляду
Відбивається 9 значень
Встановлення без шурупів
Вимірювання струму до 300A (з шунтом на 300A)
Розміри: 89.6 x 49.6 x 24.25 мм
Розмір екрана: 51 x 30 мм


Розпакування та зовнішній вигляд

Доставляв наш «любий» максипост приблизно місяць

Скромна коробочка з наклейкою та позначками про комплектацію

Усередині сам модуль, кілька дротів і шунт на 300 амперів

Розміри корпусу: 89.6 x 49.6 x 24.25 мм, більшу частину займає екран, кнопка трохи втоплена

Ззаду наклеєна інструкція з під'єднання

Шунт на 300А

Інструкція

Сфотографував ближче, розбивши на 4 частини

Функціонал

На передньому фото інструкції написано, що без додаткових комплектуючих можна подавати струм до 10 амперів, але це не цікаво, тому що мені спочатку потрібно було не менше 50, так що тестував із шунтом


Корпус за розмірами аналогічний PZEM-031, який працює в межах 100 вольтів і 20 Ампер ланцюга постійного струму, кнопка керування так само одна, але є пристойна різниця у показаній інформації. чата модель і її «змінні» поєднання виводили напругу, струм, потужність і споживану енергію

Обертова ж, крім цього, зображає шкалу заданого діапазону напруги, віддану акумулятором ємність, його внутрішній опір, опір навантаження та час роботи. Вхід у настроювання і скидання лічильників здійснюються довгим тапом кнопки. Пальцям це робити важко, тож випадково щось збити не вийде.

Першим регулятором є налаштування верхньої межі шкали напруги, значення змінюються коротким натисканням, перехід за символами автоматичний, якщо немає натискань.

Після довгого затискання пропонується вибрати нижню межу шкали напруги

Перевіряємо

Напруга, до речі, показує досить точно

Другий пункт налаштувань — вибір значення шунта. По стоку стояв 100 ампер, унаслідок використання комплектного значення струму було втричі менше реального, я вжесобоювся, що брак потрапив.

Навантаження в мене всього на 35 ватів, тож зміг підняти струм тільки до 3 Амперів за 12 Вольтах. На навантаженні, звичайно напруга впала, але через особливості під'єднання модуля немає просадки значення ні за струмом, ні за напругою джерела, навіть попри досить тонкі комплектні дроти.

Навіть якщо опустити напругу джерела до мінімальних 7 вольтів, показник струму не змінюється (на межі стільникова)

Для комфортного тестування акумуляторів із меншою напругою (хоть нікелевих), досить під'єднати зовнішнє джерело живлення з напругою 3.3-12 вольтів до відповідних входів

Споживання водночас становить приблизно 5 мА з увімкненою підсвіткою


Практика.

Загалом у мене на цей модуль інші плани, але реалізую їх, найімовірніше, ще не скоро, тож продемонструю працездатність на проведенні мотоцикла. Виявляється, якщо під'єднати шунт без замкнутого ланцюга, вольтметр пристоятиме, раз на раз так у два

Рознімається мінусовий кабель, все стає на свої місця, так само можна помітити правильні опору

Акумулятор був розряджений, так що заводив із під'єднаним ЗП, звідси такий швидкий стрибок після старту двигуна. До речі, за 20 амперів навантаження шунт зовсім не нагрівався, хоча запустив двигун далеко не відразу.

Ну й ємність вважається плюс навіть під час роботи генератора, тобто значення струму завжди позитивне

У цьому прикладі було б зручно віднімати залиту генератором ємність і за загальним значенням бачити, чи немає недорозряджання/перезарядження акумулятора та наскільки він зараз заряджений. Ступінь заряду можна зрозуміти й за напругою, але з ємністю було б ще показніше.
В попередньому огляду лічильника ємності у коментарях розвинув тему потужнішого розрядного тестера, тому модуль, що охоплює, можна використовувати як індикатор напруги, струму, ємності та внутрішнього опору. А ось ця плата може розривати ланцюг після падіння напруги нижче зазначеної межі

Навантаженням може бути як основний споживач, так і гумтори/лампочки або додатковий електронний навантажувальний модуль, тут уже в кого вистачить засобів і фантазії)
Під'єднуємо акумулятор, вмикаємо навантаження й їдемо. Повертаємося і дивіться, скільки він встиг віддати і за який час

За аналогією, можна вбудувати й у вже наявний ЗП для підрахунку залитої ємності під час заряджання.





Підсумки

Як за мною, зайнятий показометр:

+ Широкий діапазон напруги (0-200 В)
+ Бідний діапазон струму (0-300А)
+ До точності теж прикріпитися складно
+ Крім стандартних даних виводить настроювану шкалу діапазону напруги, відбиває як внутрішній опір акумулятора, так і опір навантаження. Те ж внутрішнє протистояння джерела напруги раніше бачив тільки в повноцінних зарядних пристроях.
+ Звичний корпус, вбудований без шурупів, досить тільки зробити отвір відповідного розміру

— Не відрізняє струм під час перемикання ланцюга на заряд/розряд і завжди вважає ємність у +. Було б класно, умій він віднімати залиту місткість із значення відданої.
— Кнопку навіть нігтім натискати складно, доводиться користуватися підручними предметами, що не завжди зручно.

Більше мінусів не видно, якщо знайдете, пишіть — я додамаю.

Як завжди, вітається конструктивна критика в коментарях. Всем добра =)

UPD. У коментарях стало цікаво, наскільки точно він показує невеликі струми з таким шунтом

~ 50 мА, навантаження не показує соті Ампера

100 мА

200 мА

500 мА

Як за мною, непогано, з огляду на те, що шунт 300 А зазвичай купують для вимірювання великих значень
