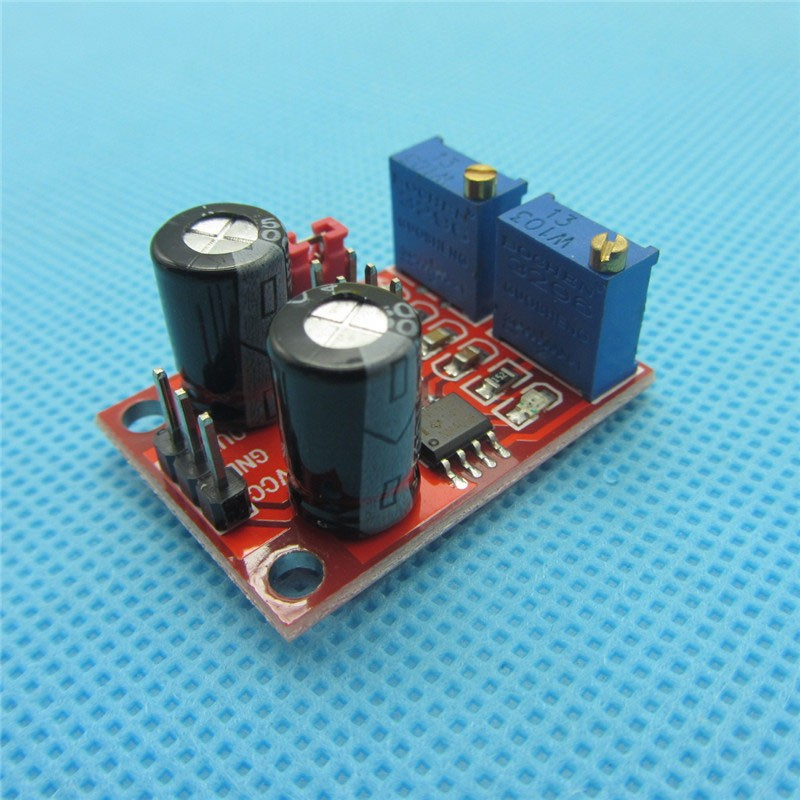

YL-107 Генератор прямокутних імпульсів на NE555 з регулюванням частоти і пов' язаності

91 ₴

Мінімальна сума замовлення на сайті — 500 грн

  • В наявності 2 од.
YL-107 Генератор прямокутних імпульсів на NE555 з регулюванням частоти і пов' язаності
YL-107 Генератор прямокутних імпульсів на NE555 з регулюванням частоти і пов' язаностіВ наявності 2 од.
91 ₴
+380 (66) 358-34-64
Замовлення лише через сайт (купити)
+380 (66) 358-34-64
Замовлення лише через сайт (купити)
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Увага!!! Сайт працює тільки по передоплаті, ми не відправляємо замовлення післяплатою (наложек немає).

Ми раді вітати Вас у інтернет магазині cv-svet.com.ua

Щоб Ваше замовлення було максимально швидким та комфортним ознайомтесь з умовами роботи нашої крамниці:

  • За замовчуванням ми не телефонуємо, а відсилаєм листа на Email.
  • Ми не приймаємо замовлення по телефону. Набагато швидше і комфортніше оформити замовлення через сайт.
  • Ми не занотовуємо данні клієнта по телефону (ПІБ, адресу доставки, електронну пошту). Щоб уникнути помилок, всі данні заповнюються в замовленні та відправляються на електронну пошту.
  • Замовлення актуальне 1-3 дні, після чого замовлення анулюється.
  • Ваші запитання так само пишіть на Email з вказанням посилання на товар.
  • cc9522aad6_8029007_6882954.gif                                         cc9522aad6_8029007_6882954.gif
  • При обміні браку, обмін по гарантійному терміну всі витрати на транспортування оплачує замовник.
    Відправлення відбуваються по першій можливості з вівторка по неділю.
  • Після покупки, покупець першим виходить на зв'язок.
  • Ціна за 1 штуку







Консультацій і роз'яснень не продається (не фахівець - все, що можна знайти в описі), просто продаю за низькими цінами.



YL-107 NE555 призначений для створення послідовності прямокутних імпульсів. Цей модуль є покращеним анонімом NE555 у налаштуваннях частотиОсобливістю YL-107 є не тільки регулювання частоти, але зміни пов'язаності імпульсів. Модуль можна використовувати як генератор імпульсів для кроків двигуна, для тестування обладнання і т.д.

Плата модуля спроектирована на базе таймера NE555Мікросхема NE555 має 8 виводів і виконаних в корпусі SO-8. Кількість споживання мікросхеми без навантаження становить до 20 мА. Велетенська частота — від 1Гц до 200 КГц. Діапазон частоти вихідних імпульсів можна змінювати за допомогою перемичок:


Перемичка 1 (L): від 1 Гц до 50 Гц
Перемичка 2: від 50 Гц до 1 КГц
Перемичка 3: від 1 КГц до 10 КГц
Перемичка 4 (H): від 10 КГц до 200 КГц

Якщо вам потрібно, вам слід скористатися підрядковим резонансом. Налаштування частоти імпульсів виконується за допомогою потенційометра R1, а шанобливість сигналу задається за допомогою змінного різистора R2. Якщо ви зміните діапазон, вам слід вимкнути живлення від модуля.

З’ єднання з пристроями за допомогою 3 виводів:

VCC: Напруження живлення від 5 до 15 В
GND: «земля»
OUT: Управитель сигналу


Харчування можна отримувати від зовнішнього джерела живлення, платформи Arduino або будь-якого іншого мікроконтролерного пристрою. Про наявність живлення сигналізує світлодіод, який підключений до шини живлення. Величина тиску живлення становить від 5 до 15 В.

Характеристики
Основні
ВиробникArduino
